工藝要求：近千米的距離非均勻分布N多分站，每個分站就地控制一臺電機正反轉。控制室需要監控聯網的所有分站設備。

用CN之間PPI聯網，軟件自帶的PPI向?qū)ЫM態很是方便，整個網絡基于RS485接口傳輸。現在SMART自帶的DB9口不支持PPI聯網通訊，支持以太網口的GET/PUT通訊，下來一起完成GET/PUT通訊聯機過程。

2臺SR30，一臺做主機（192.168.2.200），一臺做從機（192.168.2.201）。

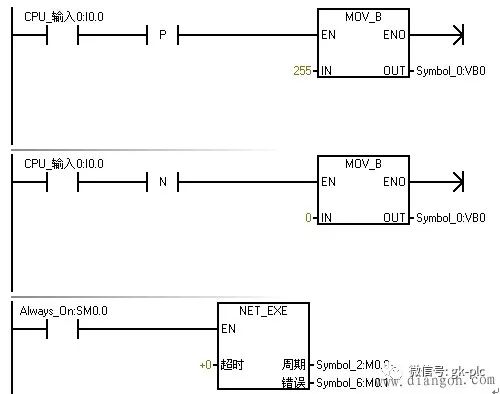

主機中程序編寫如下：

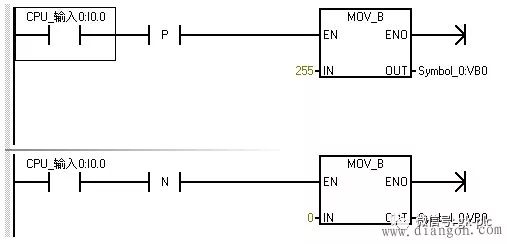

從機中程序編寫如下：

主機中利用向?qū)ЫM態GET/PUT網絡過程：

打開向?qū)?/p>

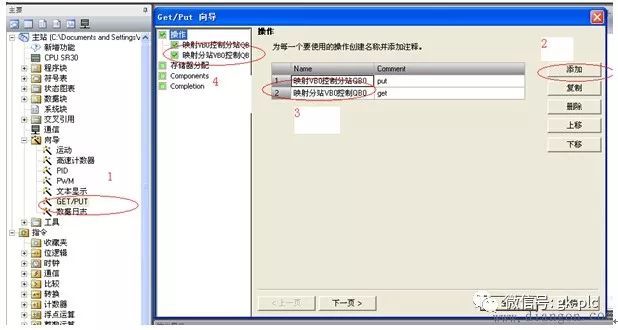

1.進入向?qū)?/p>

2.點擊添加，操作項目樹下添加一個名稱，與默認名稱共2個分別組態成PUT/GET

3.雙擊可以修改名稱以及添加注釋

4.完成后自動出現組態的數量，上圖為2個

2個操作——Put、Get的具體組態步驟：

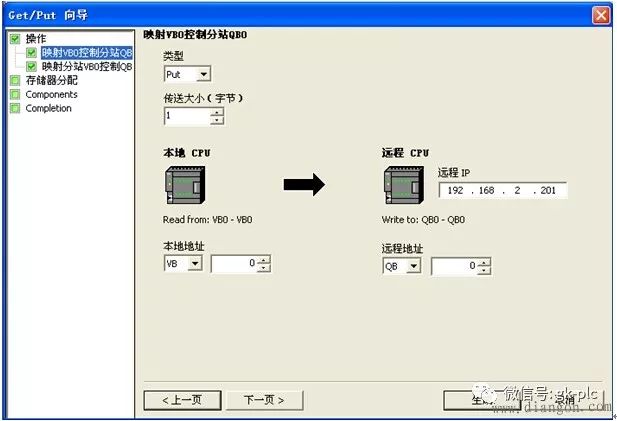

雙擊組態Put界面，相當于將主站VB0映射到分站QB0（寫一個字節的數據）

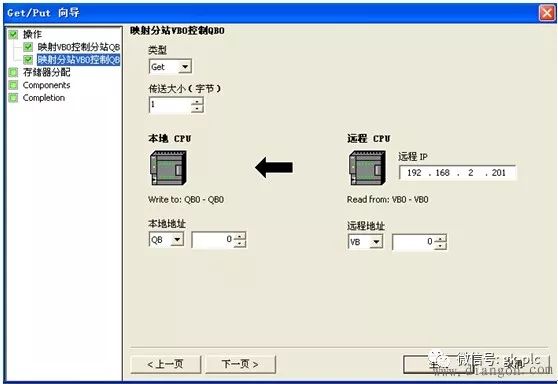

雙擊或者“下一頁”組態Get界面，相當于將分站VB0映射到主站QB0（讀一個字節的數據）

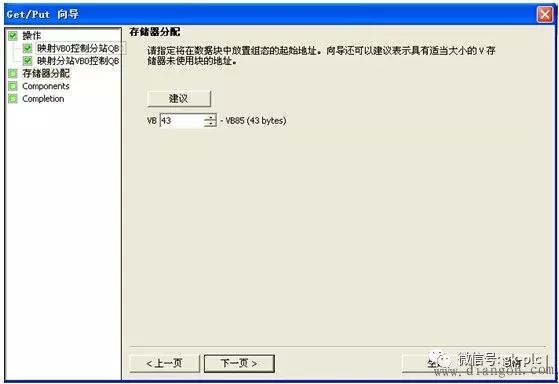

繼續點擊“下一頁”，出現“存儲器分配”界面。表明剛剛組態的數據交換占用主站plc的43個字節（VB43~VB85）

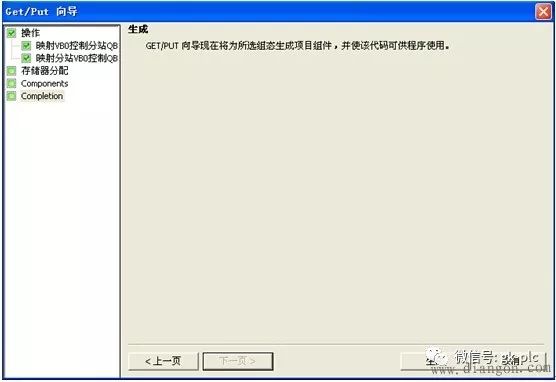

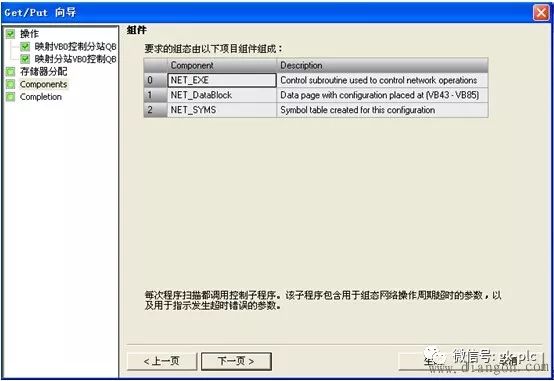

繼續點擊“下一頁”，出現“組件”界面。剛剛的組態生成一個邏輯控制塊、一個符號表、一個數據塊。

主機檢測到自己I0.0上升沿，將255 MOV到VB0（即就是VB0的8個位都為1），而組態的聯機Put指令將主站VB0映射到了分站QB0，那么此時分機（192.168.2.201）Q0.0~Q0.7整個QB0全部都有輸出；同理，主機檢測到自己I0.0下降沿，將0 MOV到VB0（即就是VB0的8個位都為0），此時分機（192.168.2.201）Q0.0~Q0.7整個QB0全部沒有輸出。

簡單點說，就是用主機I0.0點控制從機QB0一個字節的輸出；用從機I0.0點控制主機QB0一個字節的輸出。

到底是不是這樣子？下載程序后看看運行情況。

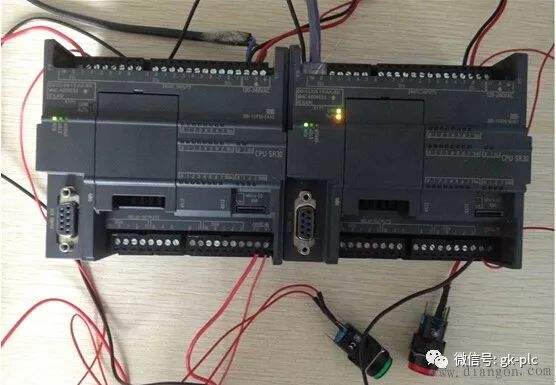

連接網線，將主控程序下載進主機PLC，上圖右側為主機（192.168.2.200）。監控時可以發現Rx/Tx指示燈亮（上圖右側PLC上橘黃色燈光）。

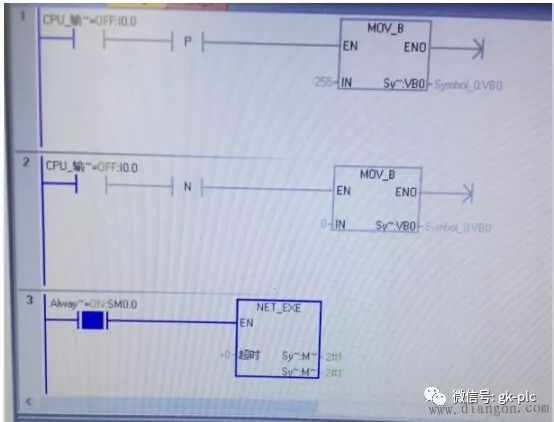

監控主機程序截圖。

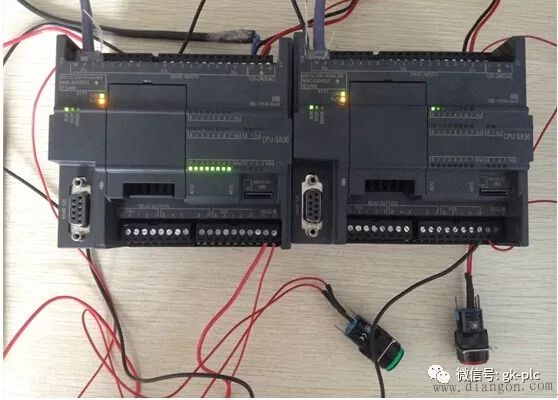

將分控程序下載進分站PLC，如上圖將2臺PLC網口用網線連接起來，紅色按鍵按下鎖定（接于主機I0.0位），此時檢測到主機I0.0上升沿，分機PLC的Q0.0~Q0.7全部輸出（上圖左邊PLC下端一排綠燈）

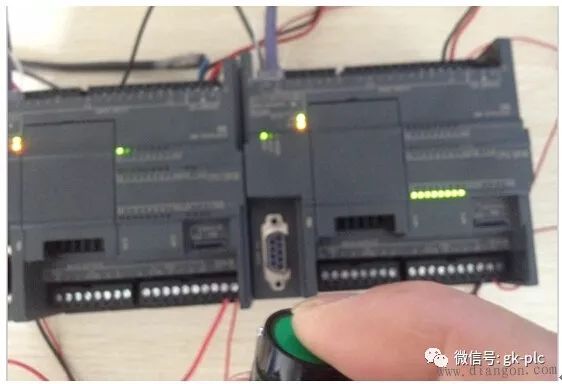

綠色自復位按鍵按下不放（接于從機I0.0位），此時檢測到從機I0.0上升沿，主機PLC的Q0.0~Q0.7全部輸出（上圖右邊PLC下端一排綠燈）

OK！在STEP 7-MicroWIN SMART V2.0環境下采用Get/Put向?qū)瓿蒔LC之間Get/Put以太網通訊就是這樣簡單。
