本文詳細介紹了PCB板中模擬電路和數字電路共地和不共地的區別。為了大家看的明白...我就用ORCAD畫了兩個電路,一個是一個普通的三極管模擬放大電路,另一個是數字電路振蕩器...好了不廢話了...上圖...

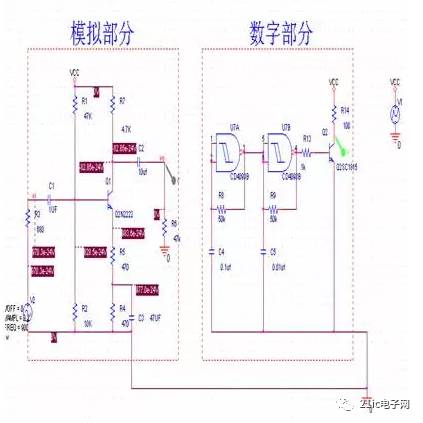

下面是一點接地時候兩個電路的電路圖...

其實在原理圖中沒有必要把一點接地畫成這樣... ,只是為了大家看的更明白....大家可以看的出來,左邊是普通的放大電路...右邊是一個振蕩器..因?yàn)?a target="_blank">仿真時候數字電路部分的電流太小,所以后面接一級三極管...

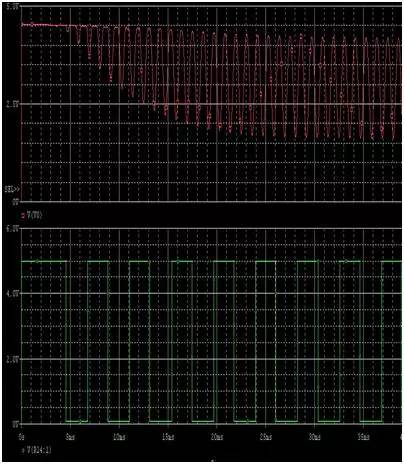

下面是兩個電路的波形圖...

大家可以看的到...這兩個波形...都十分好... ,沒有失真....

紅色的為三極管放大器放大時候的波形...綠色為振蕩器波形...有人可能要問紅色的為什么前一段波形不行...那是因?yàn)樵贠RCAD中模擬實際的電源...從沒電到有電...是有一段時間的...所以前面一段波形很小... ...

大家可以看出一點接地,兩個電路都沒有影響....互相工作的都很正常....

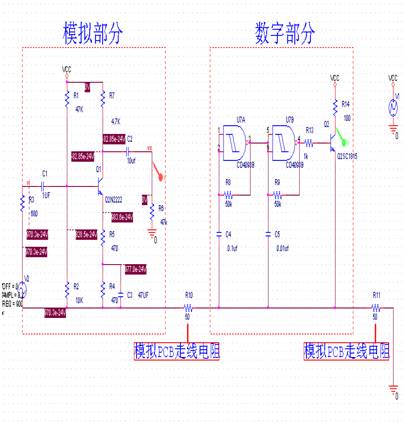

下面發的不是一點接地時候的電路圖....

我這里面用兩個電阻來代PCB上走線的電阻...我想有人肯定會說,這不是扯蛋嗎,PCB上的電阻哪有這么大.50歐...哈哈.在這里我為了 大家看的更直觀一些,所以用這么大...實際上是不會有這么大的...但相對于頻率高的電路來說,有時候?qū)Ь€的阻抗遠小于感抗!!!那就可能會產生這么大 的電阻了.這里是數字電路接在后面

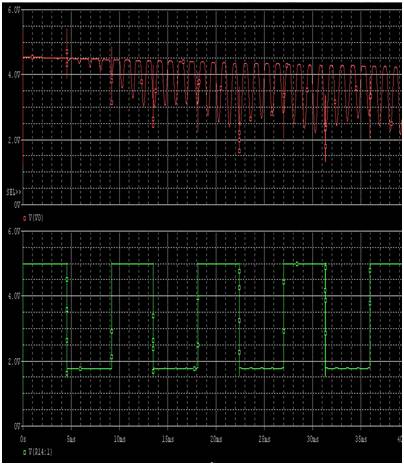

下面發的是兩個電路的仿真波形....會不會和剛才一樣沒有干擾呢....

大家可以看到模擬電路的波形放大被干擾的不成樣子了...

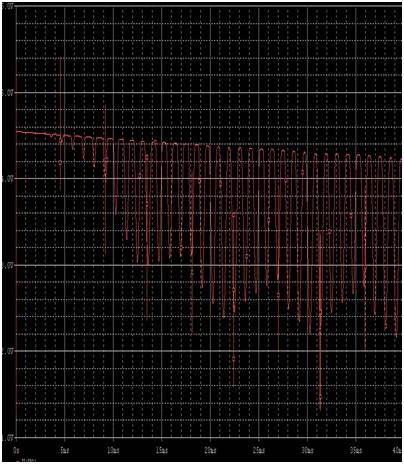

單獨發一張模擬的波形圖...

這失真是慘不忍睹....

下面發數字的... ...由于數字的布在離電源近... ...被干擾的不是很嚴重...

大家可以看到數字電路還是被干擾了... .....

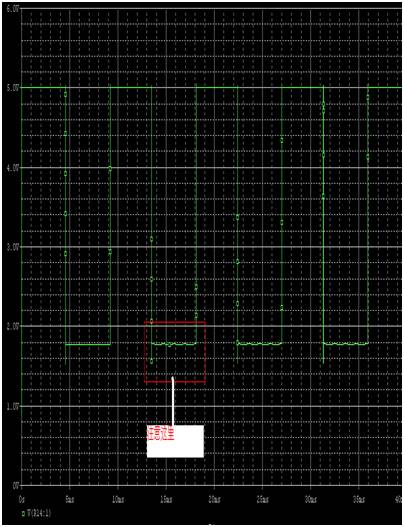

再發一個放大的圖來大家看看...

大家可以看看...被模擬干擾了吧... ...
