對于PCB上的表層走線,有著大學問!

貿澤電子設計圈 ? 來源:互聯網 ? 作者:佚名 ? 2017-11-01 08:57 ? 次閱讀

很多人對于PCB走線的參考平面感到迷惑,經常有人問:對于內層走線,如果走線一側是VCC,另一側是GND,那么哪個是參考平面?

要弄清楚這個問題,必須對了解傳輸線的概念。我們知道,必須使用傳輸線來分析PCB上的信號傳輸,才能解釋高速電路中出現的各種現象。最簡單的傳輸線包括兩個基本要素:信號路徑、參考路徑(也稱為返回路徑)。

信號在傳輸線上是以電磁波的形式傳輸的,傳輸線的兩個基本要素構成了電磁波傳輸的物理環境。從電磁波傳輸的角度來講,信號路徑和參考路徑一道構成了一個特殊物理結構,電磁波在這個結構中傳輸。從電流回路角度來講,信號路徑承載信號電流,參考路徑承載返回電流,因此參考路徑也稱為返回路徑。


對于PCB上的表層走線,走線和下面的平面層共同構成了電磁波傳輸的物理環境。這里,走線下面的平面到底是什么網絡屬性無所謂,VCC、GND、甚至是沒有網絡的孤立銅皮,都可以構成這樣的電磁波傳輸環境,關鍵在于下面的平面是導體,這就夠了。

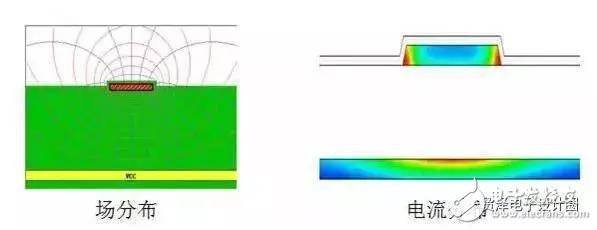

信號路徑是表層走線,所以下面的平面就是參考路徑。對于PCB上這一特殊結構,參考路徑是以平面的形式出現的,所以也叫參考平面。從電流回路的角度來說,參考平面承載著信號的返回電流,所以也叫返回平面。下面的圖顯示了表層走線的場分布和電流分布。這里參考平面的作用應該很清楚了:作為電磁波傳輸物理環境的一部分(從電磁波傳輸角度)、作為電流返回路徑(從電流回路角度)。

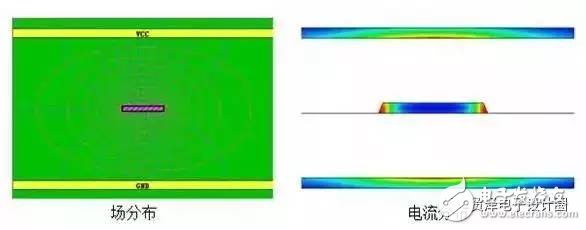

如果搞懂了上面的邏輯,那么內層走線的參考平面在哪就很清楚了,走線、上方平面、下方平面3者共同構成了電磁波傳輸的物理環境,所以上下兩個平面都是信號的參考路徑,也就是參考平面,從下面的場分布圖中可以很清楚的看到物理環境和場分布的關系。

從構成電流回路的角度來看,下圖的電流分布圖也很清晰的顯示出返回電流的分布,如果兩個平面和走線之間的間距近似相等,那么兩個平面上的返回電流也近似相等,此時,兩個平面同樣重要。從這個角度也能很好的理解兩個平面都是參考平面。如果還是無法理解為什么兩個平面都是參考平面,不防好好看看下面的這個圖,無論從哪個方面來看,兩個平面是完全對稱的,為什么還糾結哪個是參考平面,如果一個是,那么另一個為什么不是?

理解參考平面的最直接的方法就是“構成電磁波傳輸的物理環境”。

看看感到困惑的結構,是否滿足這個條件?

很寬的無網絡孤立銅皮可以么?

當然導體必須是“平面形式”才能稱為“參考平面”,要不然何來平面之說!

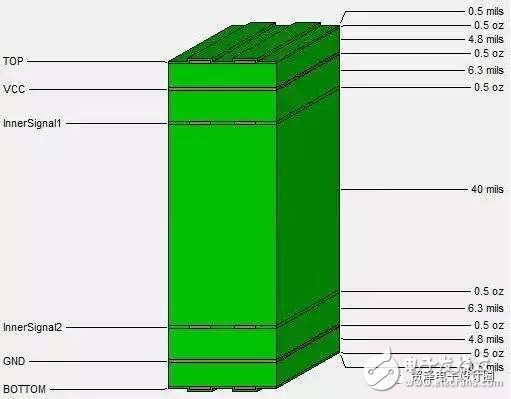

前文指出了如果兩個平面和走線的間距近似相等(這種情況在十幾層的板子上很常見)時,那么兩個平面對于走線的重要性也近似一樣。實際工程中我們還會碰到另一種情況,兩個平面其中之一距離走線很近,另外一個距離走線很遠,比如典型的6層板配置,中間的芯板(Core)厚度通常在1毫米以上。下圖是一個6層板層疊示例,內層兩個信號層InnerSignal1和InnerSignal2都屬于這種情況,這時兩個平面對內層走線的作用肯定是不同的。這時哪個是參考平面?

先看平面上的返回電流,對于InnerSignal2來觀察遠離它的VCC平面上的返回電流有多少。下圖是紅色表示的是信號電流10mA,藍色表示的就是VCC上的返回電流約1.2mA。遠離InnerSignal2的VCC上的返回電流很少,有近90%的返回電流時從緊鄰InnerSignal2的GND平面上返回的,GND平面對InnerSignal2影響遠大于VCC平面。

再看VCC平面對InnerSignal2層走線阻抗的影響。下圖將有VCC平面和沒有VCC平面兩種情況下走線阻抗做了一個對比,即使拿掉VCC平面也沒有對走線阻抗產生致命的影響,阻抗變化量不到1歐姆,變化率小于2%。從工程角度來講可以近似認為InnerSignal2層走線參考平面就是和它最接近的GND平面。


盡管可以這樣近似,但關鍵是一定要清楚距離InnerSignal2層很遠的那個VCC平面不是沒有影響,只不過影響不大而已。任何時候不要把問題絕對化,這樣對初學者有百害而無一利,如果總是追求非此即彼、非黑即白,很可能會走入死胡同。

高速電路信號完整性設計中,很多問題都是這樣,你要關注的不是“有”還是“沒有”的問題,而是“多”和“少”的問題。這樣在對付毫不講情面的電路板的時候才能有足夠的底牌,防止它耍脾氣撂挑子,最大限度的掌控它。
