產品介紹

ZBW/ZDBW型無觸點穩壓器采用集成電路按特定順序控制若干個晶閘管電壓過零通斷，來改變補償電壓的大小與極性，是晶閘管交流開關技術與變壓器技術的完美結合。采用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓，容量可做到2000KVA，補償范圍最大可達±50%，效率可達99%以上，是引領大功率電力穩壓器發展方向的先進產品，是節能型綠色環保產品，具備所有保護功能，工作十分可靠，適應性特強。實現了全無觸點調壓，具有穩定性能好，效率特高等優點，對電網無污染，能在各種惡劣的電網和復雜的負載下可靠地連續工作,使用壽命極長，能連續無故障運行10萬小時以上，實現了穩壓器長期免維護。它可滿足高精尖設備對電源的特殊需求，具有響應速度快、穩定精度高、無碳刷、無觸點、免維護、三相電壓自動平衡等優點，是機械式穩壓器的升級換代產品。并在機械加工、醫療設備、印刷設備、廣電通訊系統等領域得以廣泛良好應用。

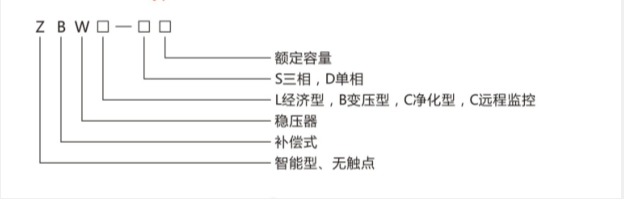

型號命名

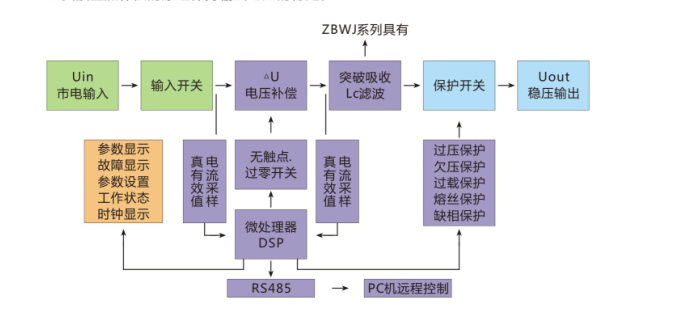

工作原理

采用微電腦（MCU+PLD+12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。

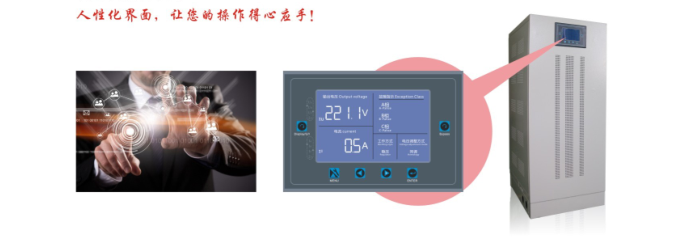

人機界面

ZBW系列穩壓器采用大屏幕LCD液晶顯示，通過LCD液晶屏幕能直觀顯示電壓、電流、故障狀態、工作方式等參數。其穩壓精度、輸出電壓、工作方式等可通過面板設定，操作簡單。

技術指標

性能特點

產品選型

ZBW智能無觸點交流穩壓器（標準型）

ZBWL智能無觸點交流穩壓器（經濟型）

該機型的穩壓精度為5%，特別適合對電壓精度要求不高的設備使用，性價比高。其它指標與標準型完全相同。

ZBWB智能無觸點交流穩壓器（帶變壓器的穩變一體機）

該機型集穩壓與變壓于一體，與分離式穩壓器與變壓器相比具有占地面積小、外形美觀，避免分離式穩壓器與變壓器鏈接的麻煩，可以適應不同國家的電壓要求（如三相220V/200V/400V/460V/690V等），除外形尺寸外其它指標與標準型完全相同。

ZBWJ智能無觸點交流穩壓器（凈化型）

有的電網質量出現了瞬間尖脈沖、高頻諧波干擾、設備間相互的EMI電磁傳導干擾等各種異常情況。普通的穩壓電源可能不能滿足要求，特研制了ZBWJ系列交流凈化穩壓電源。

在ZBW系列基礎上增加了以下功能（包含ZBW系列所有指標）：

A、浪涌保護：40KVA峰值大電流8~20US多次沖擊自恢復（防雷）

B、尖峰抑制：輸入4000V，8~20US脈沖，輸出小雨40V

C、濾波性能：15KHZ-10GHZ，差模70-100dB，共模100dB，對高頻具有很好的抑制作用。

D、加裝超隔離變壓器（選件）

ZBWT智能無觸點交流穩壓器（三相三相型，無零線接入）

該產品適合輸入沒有零線的場合使用。

ZBWC智能無觸點交流穩壓器（遠程監控）

該產品具有標準的接口RS485，滿足MODBUS-RTU協議，方便遠程監控。

應用場合

各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變等惡劣供電環境。

使用環境

該系列穩壓器應在室內使用，正常使用條件為：

1,環境溫度：－15℃～＋45℃；

2,海拔高度不超過1000m；

3,相對濕度：≤90％；

4,安裝場所應無嚴重影響穩壓器絕緣的氣體，蒸汽，化學沉積，灰塵，污垢及其他爆炸性和侵蝕性介質；安裝場所應無嚴重振動或顛簸凡不符合上述規定的特殊使用條件，應由使用單位和原廠協商確定。
