1、【ZYNQ-7000開發之三】ZYNQ平臺的HDMI驅動測試

2、ADV7511 Xilinx Evaluation Boards Reference Design

PC平臺：WINDOWS 10 64位

Xilinx設計開發套件：Xilinx_vivado_sdk_2016.3（之前用的是2014.2，后面的截圖還是2014的，就沒有一一改過來了）

下載HDL參考設計代碼，包括庫和項目文件

下載地址： https://github.com/analogdevicesinc/hdl

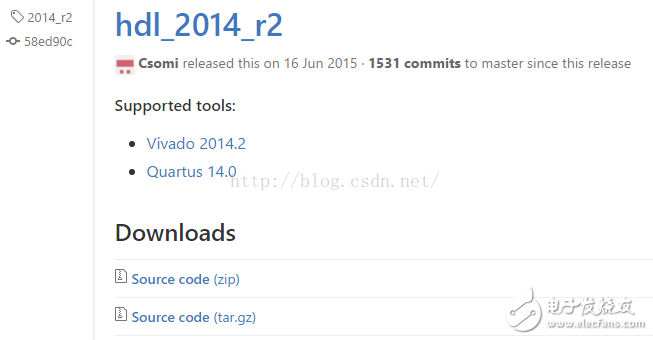

下載之前先確定好分支版本，查看release note，因?yàn)槲沂莢ivado 2016.3，所以選擇最接近的版本hdl_2016_r2版本，如果是vivado 2015，可選擇hdl_2015_r2，2014則選擇hdl_2014_r2，

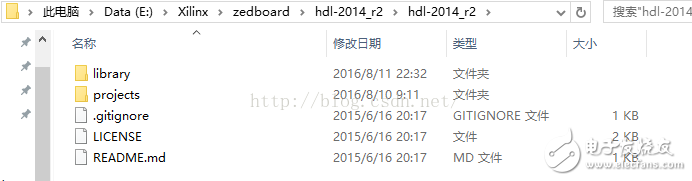

解壓后目錄如下

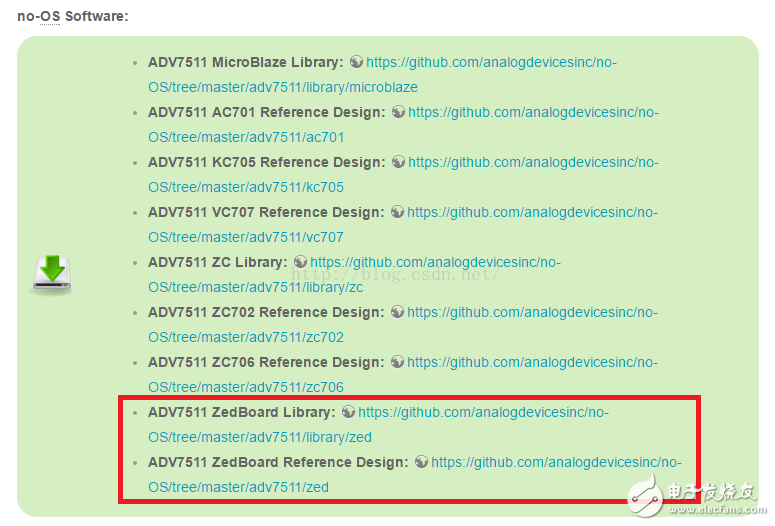

二、要進行HDMI的輸出測試，還需要PS端的測試程序，可以在ADV7511 Xilinx Evaluation Boards Reference Design頁面找到no-OS版的下載鏈接，包括transmitter library和測試代碼

三、編譯HDL庫，需要先編譯如下庫

hdl-2016_r2/library/axi_clkgen

hdl-2016_r2/library/axi_hdmi_tx

hdl-2016_r2/library/axi_i2s_adi

hdl-2016_r2/library/axi_spdif_tx

hdl-2016_r2/library/util_i2c_mixer

編譯方法：比如編譯axi_clkgen，打開vivado tcl shell，進入hdl-2016_r2/library/axi_clkgen目錄，執行source axi_clkgen_ip.tcl

編譯成功后輸出如下信息

按照此方法依次編譯上面列出的幾個IP庫

注意：如果出現要求的vivado版本不一致時，需要修改library/scripts/adi_ip.tcl文件

# check tool version

if {！［info exists REQUIRED_VIVADO_VERSION］} {

set REQUIRED_VIVADO_VERSION “2016.3”

}

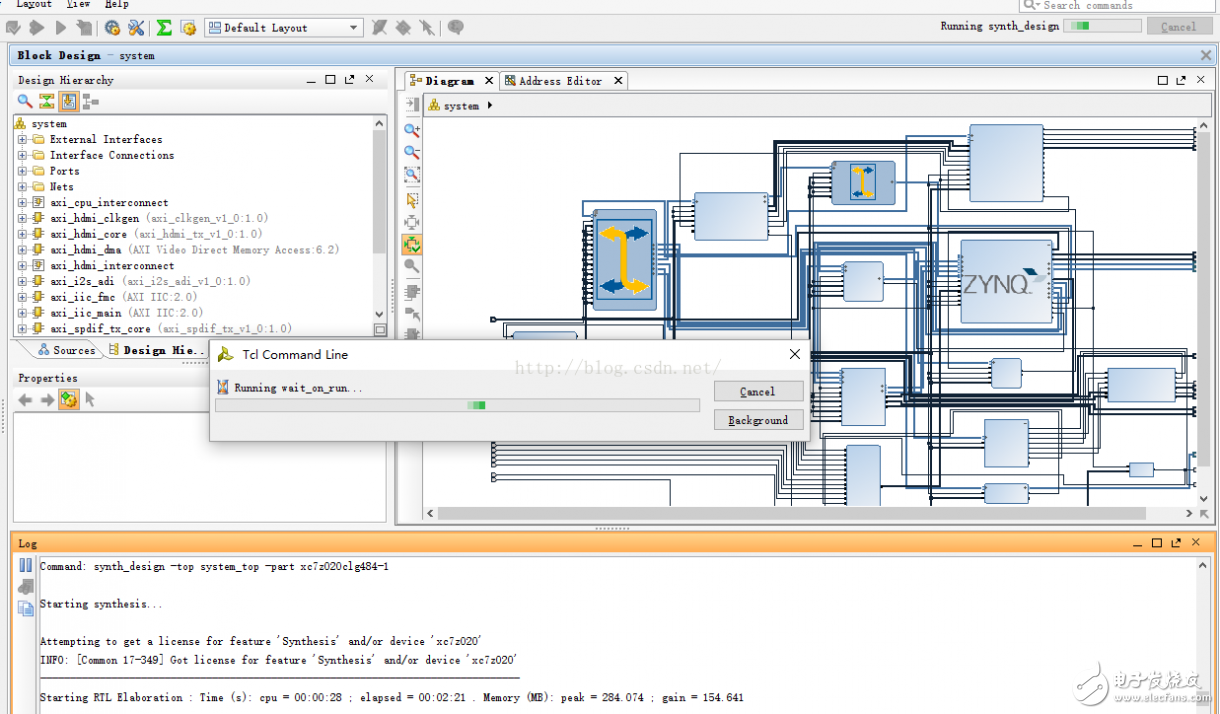

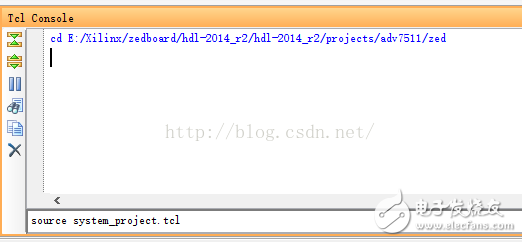

四、構建ADV7511項目，打開vivado gui，在tcl命令行里進入到hdl-2016_r2/projects/adv7511/zed目錄，執行tcl腳本進行構建：source system_project.tcl

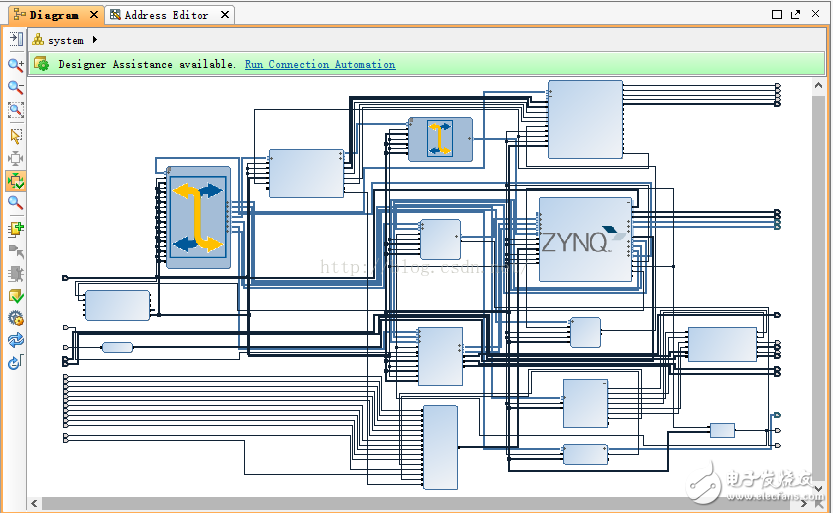

構建完成之后生成的block design圖

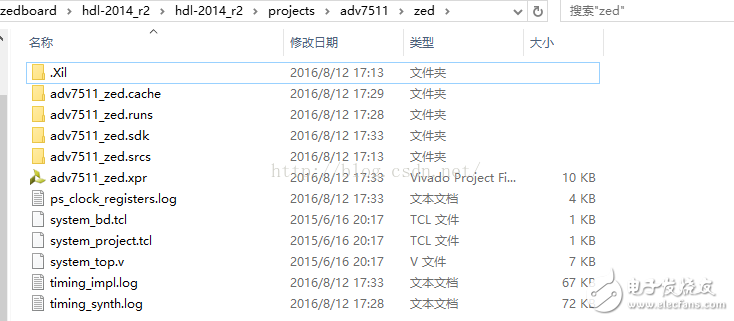

然后在file菜單下export出hardware，zed目錄下可以看到生成的目錄文件，

五、在vivado菜單file中啟動SDK，Launch SDK

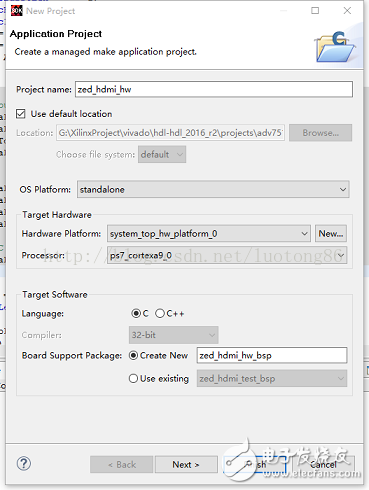

1、 新建一個application project

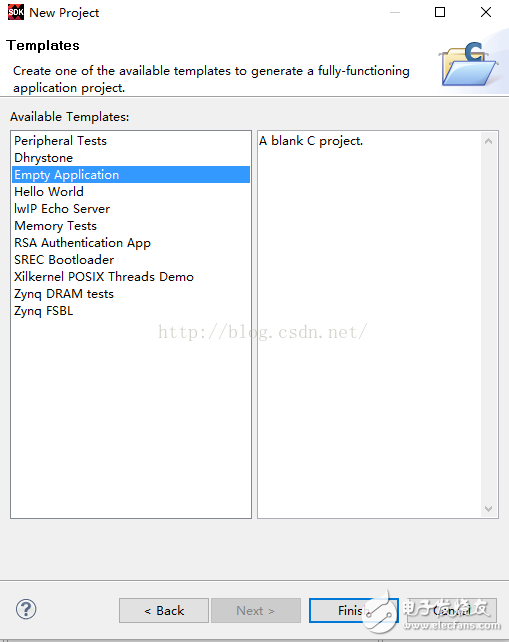

然后輸入project name點擊下一步，選擇Empty Application， Finish

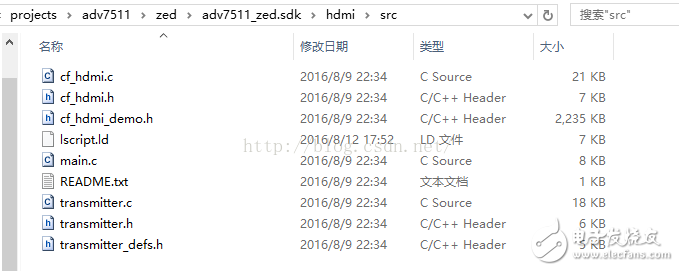

2、打開E：Xilinxzedboardhdl-2016_r2hdl-2016_r2projectsadv7511zedadv7511_zed.sdkhdmisrc目錄，把下載好的測試程序文件即E：Xilinxzedboard o-OS-master o-OS-masteradv7511zed目錄下的所有文件拷貝過來；在SDK界面右鍵hdmi項目，執行刷新，會出現很多錯誤，因?yàn)槿鄙兕^文件和鏈接庫

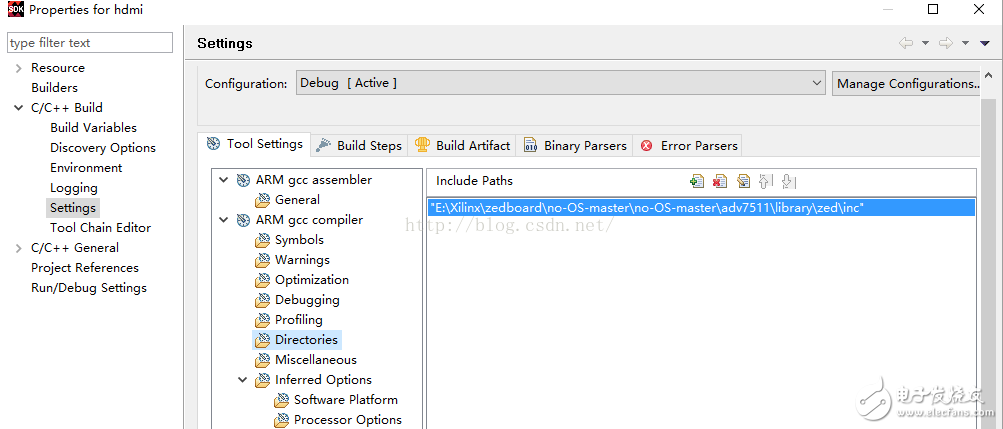

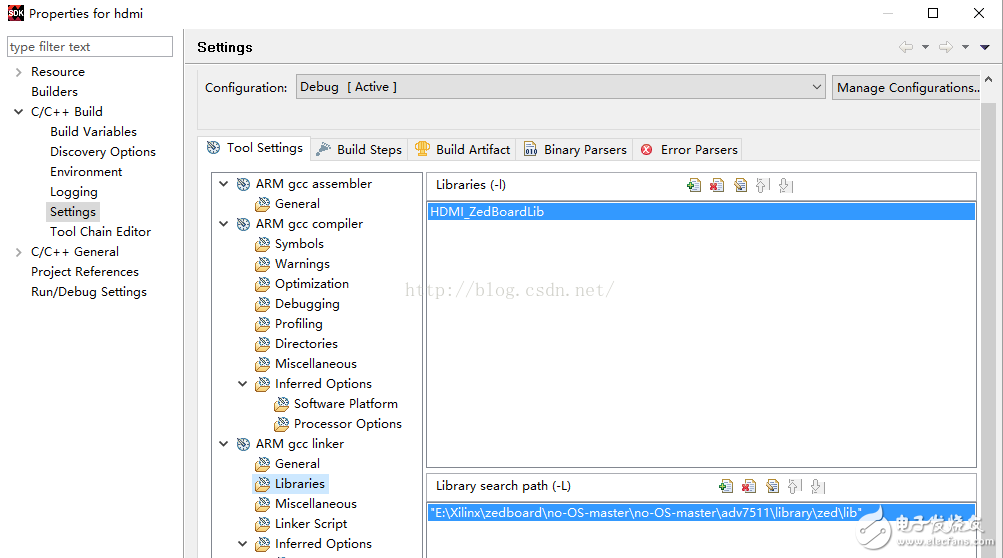

3、設置頭文件路徑和庫路徑，右鍵hdmi項目設置項目屬性，添加頭文件路徑，庫文件路徑和鏈接參數，設置完成后SDK自動進行編譯，上一步出現的error就沒有了

如果出現uses VFP register

arguments， zed_hdmi_test.elf does not錯誤，需要修改工程配置，

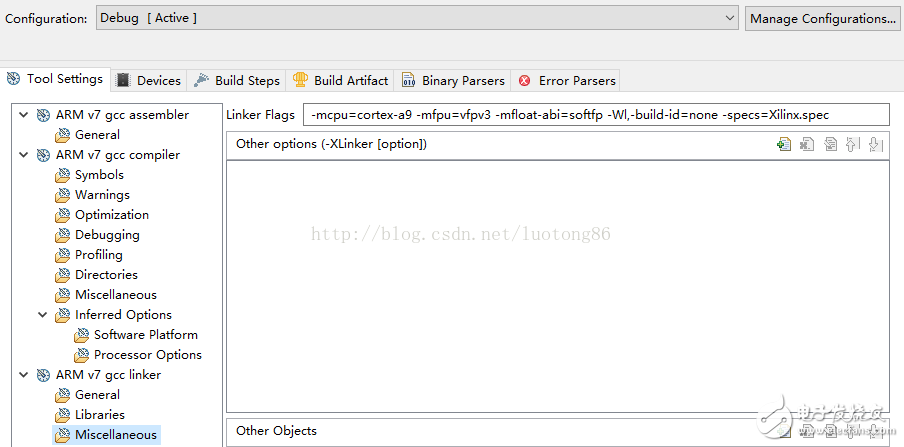

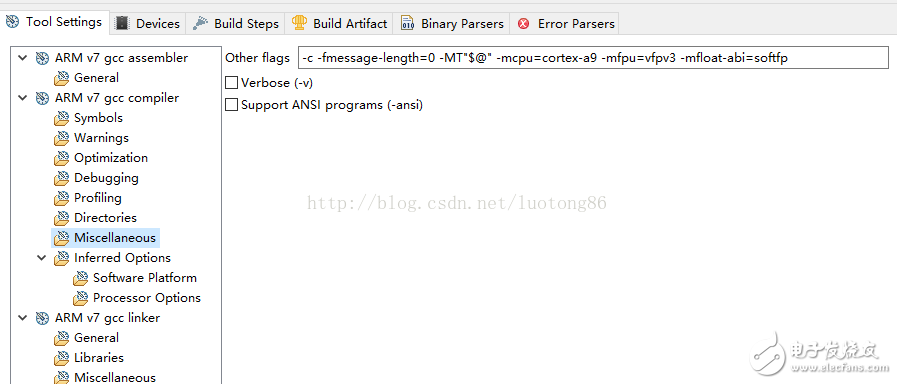

右鍵單擊工程-》properties-》C/C++build-》Setting-》ARM

v7 gcc compiler（和ARM v7 gcc

linker）-》Miscellaneous 把-mfloat-abi的值改成softfp

另外BSP項目也需要修改，右鍵BSP-》Board Support Package Setting

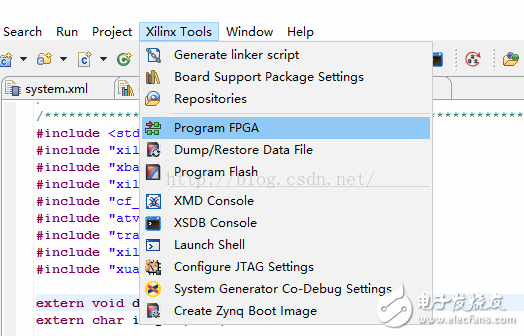

六、把程序下載到zed板上進行測試，連接好顯示器，串口，和JTAG，第一步先對FPGA進行program，

執行run即可在顯示器上看到測試圖片

hdl-2014_r2和測試代碼
