SDI轉換器是專用的用于將高清數字分量串行接口（HD-SDI）信號轉換為HDMI信號的設備，內部集成SDI接收器和HDMI調制器，可以方面的將HD-SDI信號轉換為HDMI信號，同時將SDI所帶音頻信號分離轉換后嵌入到HDMI信號中，以實現聲音及圖像同步傳輸。

Village Island科技， 2005年成立于東京，包括日本總部及新加坡、馬拉西亞辦事處，是一家眾所周知的專業廣播電信視聽硬件方案供應商。目前為止已經為其合作伙伴開發了成千上萬用于廣播電信產業的設備和系統。Village Island在完成顧客需求的時候始終保持實現技術的靈活性和節能性。Village Island產品集成了來自全世界的許多技術生產廠商的技術結合、分配和重組。此外，Village Island就其發布的技術產品提供專業的服務，并每年組織相應的技術研討會和技術培訓。Village Island還是IABM和TICO聯盟的成員。intoPIX是一家創新科技供應商，主要開發用于視頻壓縮、圖像處理和解決視聽設備安全問題的科技產品。intoPIX團隊具有豐富的圖像處理和開發FPGA IP核經驗，同時開發配套軟件工具，完成硬件或者IP封裝實現前沿TICO和JPE2000的壓縮以及視頻安全傳輸。

VICO-4 4:1 SDI轉換器

不久前，日本Village Island 科技發布了一款SDI轉換器——VICO-4 TICO SDI轉換器，這款轉換器采用了視覺無損的4:1TICO壓縮法，將一段4K60P的視頻流（四個3G-SDI視頻流或一個12G-SDI視頻流）漏斗式壓縮入一個簡單的3G-SDI輸出流中，減少了視頻在傳輸過程中對電纜、路由和廣播網絡壓縮資源等基礎設施的消耗。（圖1： VICO-4 4:1SDI轉換器）

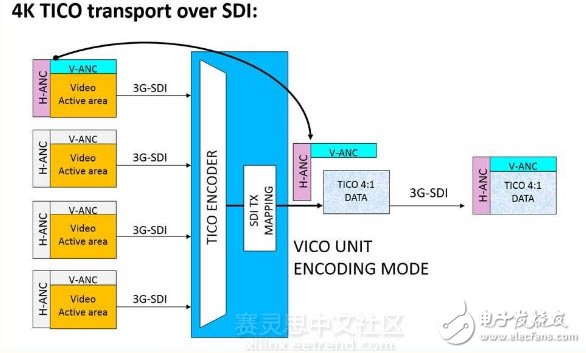

圖2 ： VICO-4 TICOSDI轉換器結構圖

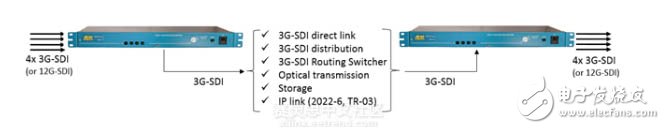

圖3： VICO-4 TICO SDI轉換器連接示意圖

而VICO-4 TICO SDI轉換器是如何實現4:1的視頻壓縮比例呢？其原因可能為在實時廣播環境下，視頻傳輸采用了intoPIX 團隊提出的輕量級TICO壓縮算法，TICO視頻壓縮算法具有非常低的視頻延遲（僅僅是一個非常小的視頻線），VICO-4 TICO SDI轉換器內部將TICO視頻壓縮算法作為一個硬件IP實現，并結合軟件控制，逐幀逐幀實現視頻壓縮，同時降低了視頻傳輸?shù)难舆t。圖2顯示了4路3G-SDI信號如何轉換為1路3G-SDI信號的轉換過程。

從圖4的VICO-4轉換器主控板的主電路可以看到（標記部分），在主控板上有一個主控芯片，用來完成4:1的視頻壓縮和信號多路復用，而這款芯片是恰好是Xilinx Kintex UltraScale KU035 FPGA芯片。對于TICO完成視頻壓縮IP的實現，Kintex UltraScale KU035 FPGA內部包含大量片上可編程邏輯單元， 16個16.3Gbps的傳輸端口，完全符合視頻壓縮IP對4個3G-或一個12G-SGI I/O傳輸接口的需求。

圖4 VICO-4 TICO SDI轉換器主板

總結：

Xilinx推出的Kintex UltraScale系列芯片具有極高的市場性價比，中級設備的最大信號處理帶寬，采用20nm工藝實現。廣泛應用于網絡接口卡、視頻處理、圖像處理、超高清晰度攝像頭等應用中，所以Kintex UltraScale系列芯片無疑是實現SDI視頻信號轉換的最佳選擇。
