ADALM-PLUTO SDR USB學習模塊：

ADI致力于為不同水平和背景的學習者提高他們的射頻設計能力。在上個月末，ADI團隊推出一款全新的ADALM-PLUTO SDR USB學習模塊。這款價值149美元的USB模塊射頻的發射范圍可達到325MHz到3.8GHz，并且接收模塊能達到20MHz的持續帶寬。該學習模塊集成了兩個主要的子模塊：ADI AD9363高靈敏度射頻收發器，以及Xilinx Zynq Z-7010 SoC。

圖1為本射頻模塊的一個簡易結構框圖：

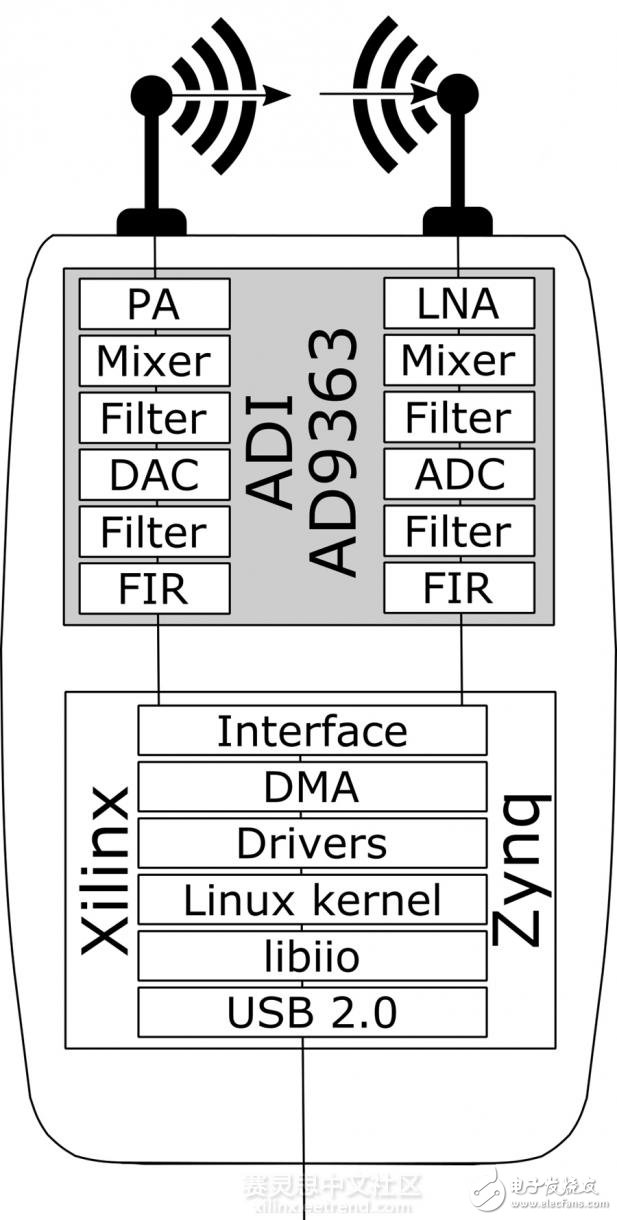

圖1：ADALM-PLUTO SDR USB 學習模塊框圖結構

圖2為本射頻模塊主要部件的結構框圖：

圖2：ADALM-PLUTO SDR USB主要部件

ADI AD9363：

AD9363是一款高性能、高度集、高靈敏度的RF收發器，專為3G和4G蜂窩應用而設計。AD9363的可編程性和高寬帶使其成為大量收發器應用的理想選擇。該器件將RF前端及混合信號基帶部分和頻率合成器相結合，為處理器提供可配置的數字接口，從而簡化設計。AD9363的工作頻率范圍為325 MHz～3.8 GHz（涵蓋大多數頻段），同時支持200 kHz至20 MHz的通道帶寬。

AD9363還含有兩個獨立的、具有最先進的噪聲系數和線性度的直接轉換Rx接收器，每個Rx接收子系統包括獨立的自動增益控制（AGC），直流偏移校正，正交校正和數字濾波能力，不再需要在數字基帶中集成這些功能。本射頻模塊將AD9363集成到ADALM-PLUTO SDR USB學習模塊中，從而達到高可靠性、高效率。以下是AD9363的結構框圖：

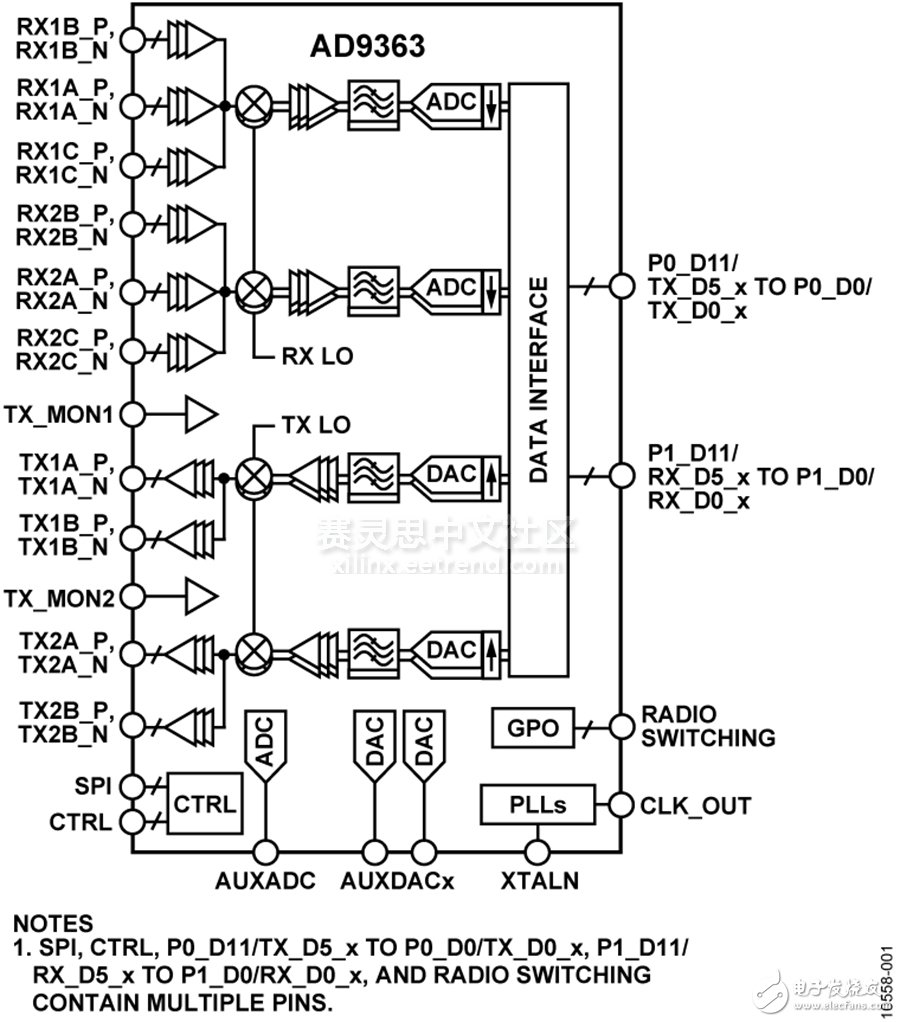

圖3：Analog Devices AD9363結構框圖

Zynq Z-7010 SoC：

Zynq Z-7010 SoC是賽靈思（Xilinx）公司的明星產品之一，作為賽靈思推出的第一個可擴展處理平臺，內部集成單/雙核ARM Cortex-A9 APU、1GB DDR3內存、可編程邏輯（PL）和多種外設控制器。不僅具有強大的處理能力，同時通過連接不同外設，可以實現多種功能，比如半/全雙工的發射、接收功能。Zynq系列FPGA還支持12-bit ADC/ DAC轉換，兼容MATLAB Simulink平臺，支持C， C++， C#以及Python 等多種API。可見，將Zynq的靈活可變性應用于ADALM-PLUTO SDR USB學習模塊，可使該學習模塊具有強大競爭力。

圖4：Zynq Z-7000 SoC

總結：

ADI發布的這款射頻模塊受到來自不同層次用戶的青睞，此射頻模塊不僅為準備進入射頻領域的初級人員提供一個很好的理論入門平臺，同時也為熟悉射頻應用的愛好者提供了一個可以直接應用于實際應用的射頻模塊。該模塊采用具有高性能處理能力的Zynq Z-7000 SoC以及ADI AD9363作為基本部分，靈活地將模塊中不同功能的器件集成到同一板卡中，可以應用于各種全新領域場景中。由此可見，基于Zynq Z-7000 SoC芯片，結合不同模塊，就可以將Zynq的高性能擴展到更多的全新領域中。
