電子發燒友網訊【編譯/春波綠影 電子大兵】：我花費了200美金去打造了一個包含有四個攝像機的彩色系統監視方案，我可以從任何網頁瀏覽器觀測到我家周圍的情況。相對于市面上的一些相類似的系統，我這個方案會便宜很多。以下就是我制造這個監視方案的流程。

工具：

連接到Picaxe微控制器的三個纜心線

適合LED大小的電鉆和鉆頭，RCA接口，開關和固定螺絲

PIC微控制器Microchip#PG-164130的PICKit 3內部編程器

螺絲刀

電烙鐵和焊料

Picaxe微控制器SparkFun#PGM-09260的USB編程器

相關配件：

監控?cái)z像頭，防水的，彩色的，能夠支持夜視

AV端子轉USB的轉換器

Windows系統的電腦，有一個USB2.0端口，同時有高質量網絡流軟件。

視頻轉換器PCB

微控制器Picaxe-14M 或者PIC16F684

四雙向模擬開關CD4066

5V穩壓器LM7805

4個LED等，3mm或者5mm，不同的顏色。

電阻，1/4W，470歐（4個），10千歐（4個）

四個撥動開關 SPST

10歐到100歐的線性電位器

10微法的單質電容

2個14pin的DIP插槽

9V-12V，2A的電源

4個RCA接口

RCA連接線

直流電源插座

電線

6“×3”×2“的盒子

#4-40×1”的機械螺絲

4個塑料壓鉚螺母柱

?W： 10kΩ ， 22kΩ的電阻各一個

3pin插針和4pin插針

步驟：

第一步：安裝監控?cái)z像頭

確定好位置以后，安裝好監控?cái)z像頭，每個攝像頭后面都有個RJ11（嚴格來說應該是RJ45）的電話接口。這個接口允許80‘的線纜延長，它的另一端則分成一個AV端子的黃色RCA插頭，一個接收監控視頻麥克風音頻的白色RCA插頭，還有一個連接9V電源的接口。

我并沒有把音頻接入網上，只是把它接到室內的一對喇叭上。

攝像頭和電纜經證實是防水的，但是攝像頭線纜和延長線連接間的RJ11連接器被水分侵蝕。我用塑料袋把它封好之后，就不再出現任何問題了。

這些視頻線將被插入一個自制的視頻轉換器，這個通過AV端子到USB轉換器連接到PC。憑借攝像頭的電纜布線，你可以很輕易的縮短了攝像頭安裝接近開關的線長。你同事可以延長電線，但視頻質量肯定會受影響。

第二步：

視頻切換器收來自多個攝像頭的輸入，并以用戶設定的間隔重復循環，設定他們的流程以保證單個視頻輪流輸出。這不是個復雜的設備，它只有兩個芯片，一個四雙向模擬開關4066

和一個Picaxe-14M或者一個PIC16F684微控制器，4066安排視頻輸入的單個輸出。

與此同時，微控制器用來控制哪個攝像頭處于激活狀態，從撥動開關讀取信息，并計算每個攝像頭的時間間隔，從電位計讀取設置。四個LED燈提供額外的指示，以提醒哪個攝像頭正在工作。

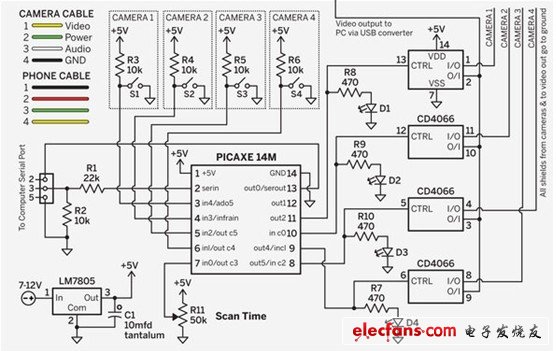

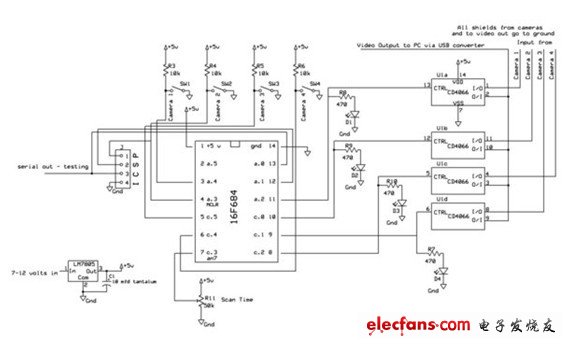

第一幅原理圖展示Picaxe-14M切換器。第二幅圖展示PIC16F684的版本，這4個攝像頭輸入傳送到切換器的輸入pin1，，1，8和4。與此同時微控制器輸出2-5端口（Icpin8-11），然后決定哪一個輸出視頻，在控制器的輸入端，輸入pin0-5（Icpin3-7）是從撥動開關和電位計讀取信息。

第三步：

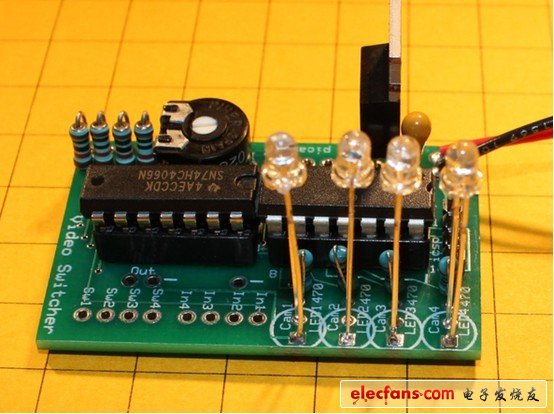

為了做這個切換器，首先就要按照PCB上的記號焊接元器件到板上，焊接一個14PIN的插槽到適當位置來插入切換器和微控制器芯片，焊接LED，焊接各種附件。

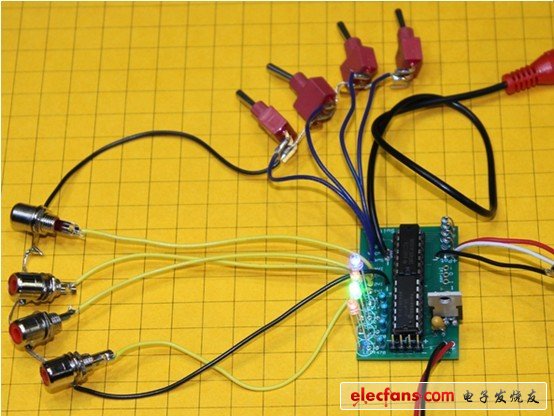

對于板外的連接，焊接RCA接口的線到板上的IN1-IN4，透過它可以傳送攝像頭信號。焊接另一邊的開關或者DIP開關到板上的SW1-SW4。電線連接RCA接口的外部連接和沒連上的開關引腳。千萬不要先接上DC電源接口或者視頻輸出線。

第四步：

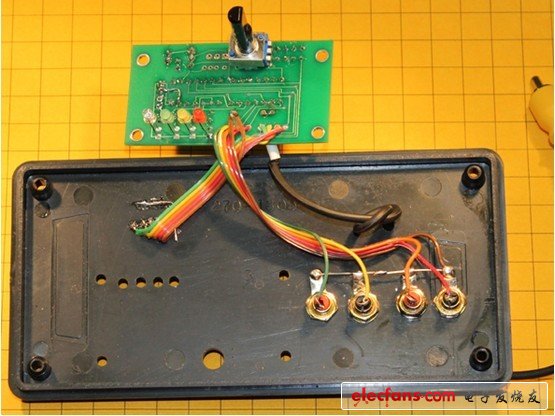

在盒子上鉆孔，安裝PCB，螺絲，開關，RCA接口，電源接口，和視頻輸出線，安排好位置。

氣短RCA電纜，將切斷端穿過盒子上的一個洞，打一個結防拉力。然后焊接到板上的視頻輸出，中心連接到（+），輸出屏蔽線連到（--）。

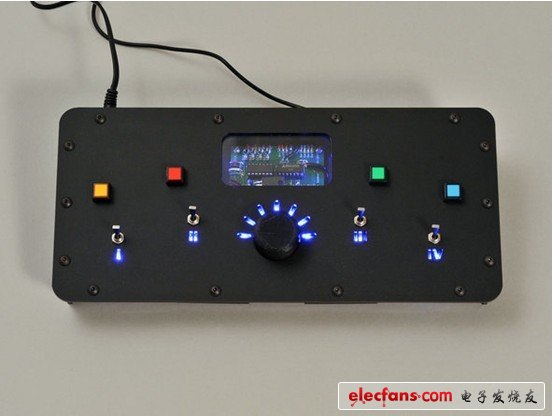

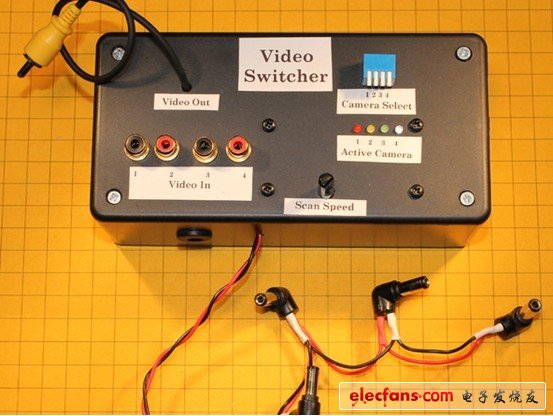

安裝好所有東西，整體如圖所示。

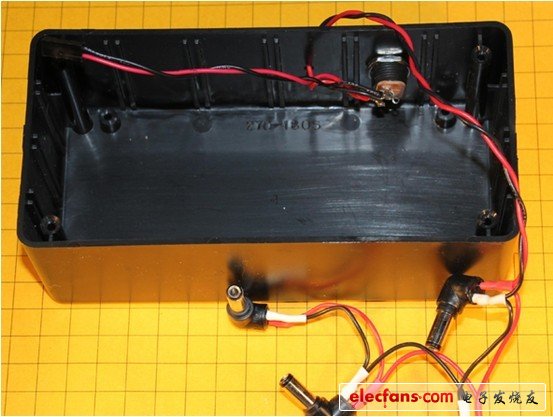

我利用2A，12V的DC供電，我把包括轉換器的插頭切斷，并將它們并聯到DC電源接口，之后從DC電源接口到正負端連接另一對并聯線，這個電源插口可以從盒子內部或者外部給監控?cái)z像頭供電。

第五步：

安裝Picaxe或者PIC微控制器的軟件，按照提示操作。

通過ICSP編程的PIC16F684，你必須配置你的編碼器使Pin4設置為一個輸出pin，同時你必須使開關連接到這個pin設置為關，編譯和上傳代碼到微控制器，把芯片插入到PCB，之后你可以連接上。

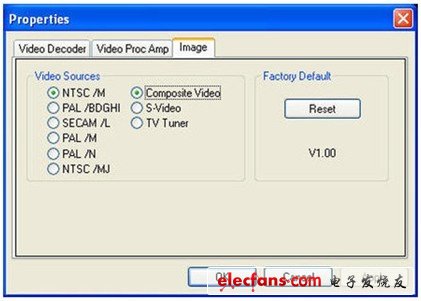

下載并安裝Yawcam，然后運行它并選擇設置——講個攝像頭，Syntek STK1150應該在配件清單里出現，選擇設置——設備（Syntek STK1150）——設備屬性，同時選擇NTSC/M和Composite Video。

從主菜單，選擇設置——編輯設置——然后選擇啟動和開始視頻流輸出，點擊Stream，木人的端口數字應該是8081，我把它改為8888去使用我網絡上的其他設備，但你可以保留在8081。

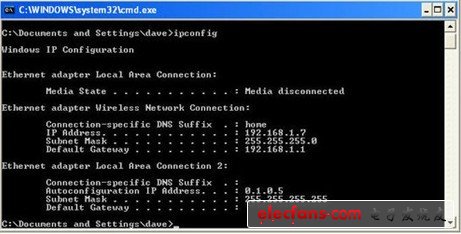

選擇File → Enable Stream-output，如果你的電腦防火墻提醒你這是一個受限制的，選擇解除，為了看到網絡視頻圖像，在瀏覽器輸入8081后，再輸入你的本地IPv4地址，你可以在命令行輸入ipconfig之后得到這個地址。

第六步：

如果你只是打算從你家里的網絡看到視頻圖像，那就OK了，但如果你想透過網絡看到，你必須定義你的路由或者防火墻，允許Yawcam被訪問。這個通常包含設置端口映射，這樣的話電腦IP地址可以從防火墻外面訪問。

如果你的路由器設置動態IP地址，它就會停止任何正在工作的URL，為了創造出一個不間斷的URL。我用到NO-IP動態DNS。，為了用到這個免費服務，你需要安裝一個小型的程序到你的家用電腦上，這樣它就會主動檢查本地IP地址同時會重新定義一個你指定的網絡地址。

我用了這個系統兩年了，對于整個監視來說完美至極。如果你有興趣的話，也可以搞一個，謝謝。
