手動控制照明燈電路的設計
隨著人們住房條件的改善，照明燈多路控制顯得非常重要，遙控雖然能做到任意控制。但是必須隨時攜帶遙控器。很不方便；在多噪聲的今天聲控也顯得無能為力，因此現在大多數人還是把手動控制開關作為首選。

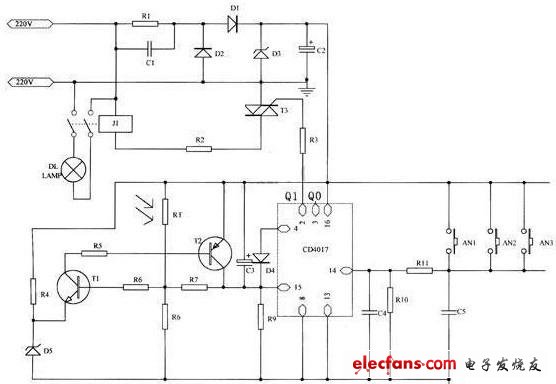

下面介紹一種控制電路。電路中CD4017是十進制計數器，在本電路中接成雙穩態觸發器，實際操作中每按動AN一次：Q0和Q1交換一次高低電位，當CD4017的(2)腳為高電位時燈亮，低電位時燈滅，本制作沒有使用可控硅驅動負載，而使用繼電器．這是因為可控硅自身產生的干擾容易引起(電子節能型)日光燈在關斷后夜晚發微光，并伴隨閃爍電路中繼電器采用、JQX-13F(220VAC吸合)，此繼電器在長時間吸合時溫升很高，存在安全隱患，因此在電路中串入一只5．6KΩ/1W電阻，使JQX-13F工作在180VAC提高可靠性。光敏電阻RT和三極管T1、T2組成光照復位(即白天自動關閉電源)，按AN開關不起作用，調整R可以調節光照復位點，安裝時注意光敏電阻RT正面對自然光并避開燈光，本制作只要安裝無誤上電即可工作。電路見下圖所示。
元件表
R8、R1=220K
R2、R5、R6、R7、R9、R10=10K
R3=5．6K
R4=3．3K
R11=2．2K
RT=光敏電阻
D1、D3、D4=1N4007
D2=12V穩壓管
D5=6V穩壓管
C1=0．22uF/630V
C2=100μF/16V
C3=1μF/16V
C4=0．01μF
C5=0．22μF
T1=9011
T2=9012
AN1-AN3按鈕
T3=97A6等1A600V雙向
CD4017十進制計數器
