電子發燒友網訊【編譯/David】：6月27日，谷歌在 I/O keynote 上宣布了 Nexus 7的誕生。谷歌Nexus 7為7寸顯示屏和四核Tegra 3處理器。它里面的芯片究竟是哪些廠商供應？谷歌Nexus 7的硬件成本控制方案如何？還有哪些不為人知的秘密？電子發燒友網將最先為各位讀者一一揭開這些謎團。

1、谷歌Nexus 7內部主要硬件組成：8 or 16 GB 硬盤；1 GB RAM；四核Tegra 3處理器；7“ 1280x800 （216 ppi） 背投 IPS顯示屏； 120萬像素前置攝像頭；Android 4.1 ”Jelly Bean“操作系統。

2、3.5毫米的微型USB音頻接口和一條HDMI（高清多媒體接口）線

3、相信很多人都會不由自主的關注谷歌Nexus 7的價格問題。現在揭開謎團——200美元！

　　

4、差距僅僅1mm！ iPad 9.4 mm ，而谷歌Nexus 7為10.4 mm 。

5、終于拆開谷歌Nexus 7的外殼，可以看到：GPS ANT V2.0 2012/04/20；NFC ANT V2.0 2012/05/09；WIFI ANT V3.0 2012/05/25。可以猜測，這些天線是由某廠商產于4或5月份。

6、從上圖也可以看出，谷歌Nexus 7強大的4326 mAh， 16 Wh電池，在LTE環境下最大續航能力達到9:37小時。

　
7、電池底下的散熱器

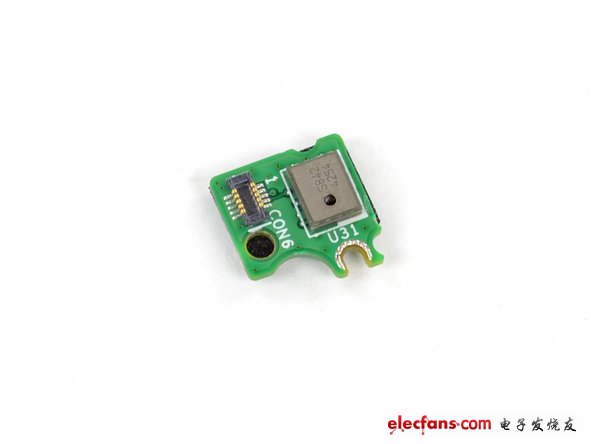

8、 Nexus 7的麥克風及其模塊

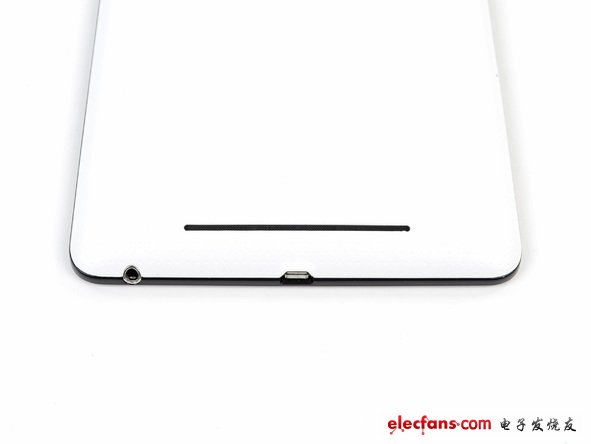

9、 Nexus 7 的I/O模塊中的 3.5mm 耳機插槽和USB插口

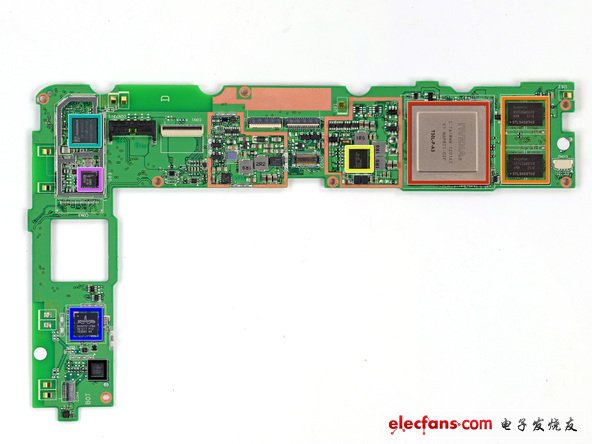

10、Nexus 7 的L-型主板

11、拆下Nexus 7 的主板可以看到，PCB電路板堆放著 1 GB Hynix H5TC2G83CFR DDR3 RAM，還有和 MacBook Pro Retina相同的功能模塊

12、 Nexus 7 的120萬像素前置攝像頭及模塊

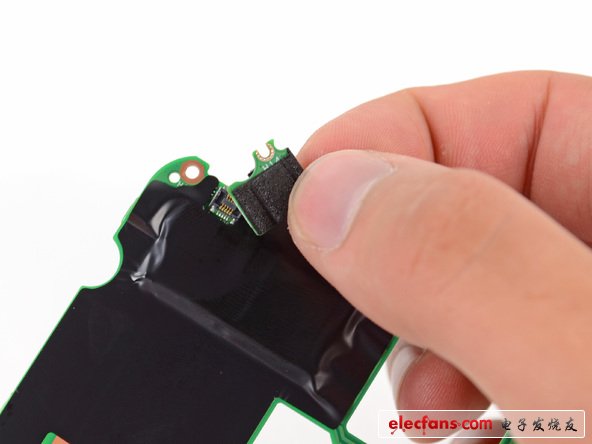

13、在主板的左邊還有另外一個麥克風和它的模塊

14、主板主要包含了以下廠商芯片：NVIDIA T30L Tegra 3 處理器；Hynix HTC2G83CFR DDR3 RAM；Max 77612A轉換開關調節器；AzureWave AW-NH665無線模塊；Broadcom BCM4751單芯片集成GPS接收器；NXP 65N04；Invensense MPU-6050陀螺儀和加速度計

15、主板的另外一面也同樣布滿了芯片，都有：Kingston KE44B-26BN/8GB 8GB 閃存；RMC ALCS642；ELAN eKTF36248WS；ELAN eKTH10368WS；Texas Instruments 22C96ST；TI20 MI60；Hynix HTC2G83CFR DDR3 RAM

16、銅合金屏蔽的LCD

17、拆下LCD前端顯示器

18、7-inch， 1280x800 高清顯示屏

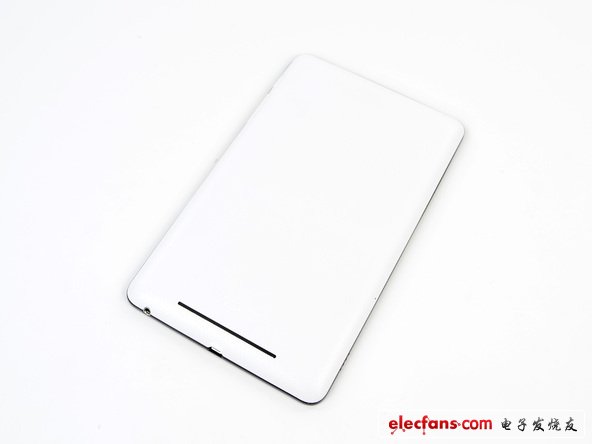

19、谷歌Nexus 7全家福
