CMOS集成電路具有功耗低，電源電壓適應性大(3～18V)以及輸入阻抗高(10的9次方Ω以上)，輸入電流極小等一系列優點，使它的應用極為廣泛。現以CMOS六反相器CD4069為例，介紹其應用電路。

I.CD4069的引腳排列和內部功能

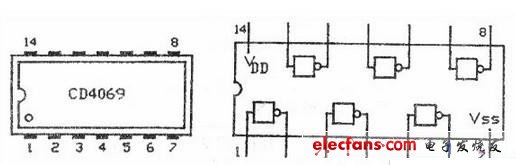

下圖為CD4069的外形圖。它采用雙列直插塑料封裝;圖1(b)為各引腳所對應的內部六個反相器(非門)的邏輯功能符號。

2.電路工作原理

下圖為CMOS定時提醒器的原理電路。它由三個部分組成;

(1)開機充電電路

開關SA打向上方，在Cl充電期間CD4069的①腳維持高電平，經兩級反相后⑩腳輸出高電平，于是二極管VD1導通，延時電容C2充電，充電時間較短，(11)腳很快變?yōu)楦唠娖健４烁唠娖椒聪嗪螅散饽_輸出低電平，使VD2導通，⑨腳為低電平，迫使音頻振蕩器停振。

(2)放電定時電路

當Cl充滿電，①腳變?yōu)榈碗娖綍r，經兩級反相后⑩腳輸出低電平，于是二極管VD1截止。此后，充滿電的C2開始放電，由于CMOS門電路的輸入電阻極高，所以C2只能向R2(4.7MΩ)放電，經過約20min(由C2與R2乘積決定)時間，C2放完電，使⑩腳變?yōu)榈碗娖剑聪嗪螈饽_為高電平，于是VD2截止，定時時間結束。

(3)音響提醒電路

VD2截止后，由R3、R4、C3與兩級非門構成的正反饋多諧振蕩器起振，經驅動管VT(9014)放大后帶動揚聲器BL發出長鳴提醒聲，直到人們按動開關SA切斷電源，Cl放電為止。

3.元件選擇與調試

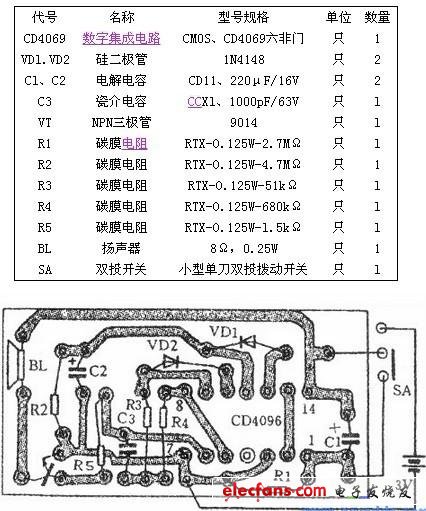

按下表選擇元器件。印刷電路板如下圖所示。只要連接無誤，接通電源(兩節干電池共3V)即可正常工作。如果要改變定時時間，可以調整電容C2和電阻R2的數值。
