電子發燒友網訊：全球首款27寸顯示屏惠普Z1一體工作站，可通過迅速卸下顯示屏置換升級里面各部件，無需任何工具！

究竟怎樣對Z1進行修理和升級呢？電子發燒友網將帶領大家走上惠普最新革命性PC拆解之旅，揭開惠普Z1一體式工作站神秘面紗。

第一步 清點下惠普Z1的配置指標

1、英特爾雙核i3處理器

2、27“ 2560x1440 分辨率，斜對角LED背光IPS顯示器

3、四個內存條插槽，最高可擴展至32GB DDR3 RAM

4、SATA 7200 RPM， 500 GB 硬盤驅動

5、一個內部USB接口

第二步 惠普Z1屏幕底下的一綠色按鈕，別以為這是電源開關，如果這樣的話，那么就大錯特錯了。其實，這個綠色按鈕是具有激活程序功能的按鈕，也就是說，它是觸摸模式的切換鍵。

第三步 惠普Z1一體式工作站比預想中更容易拆開，里面整個就像一公文包。你只要?jiǎng)觿?dòng)大拇指就能取出里面的東西。

第四步 上圖是Z1元器件替換簡圖

第五步 所有在Z1中的主要元器件都無需任何工具便可拆解。拆下個硬盤及硬盤支架，真的很方便。

第六步 惠普Z1散熱大風扇

第七步 起出SATA電纜線即可卸下光盤

第八步 只需兩個手指就可以取出RAM模塊?；萜語1一體式工作站可以支持?jǐn)U展到32GB DDR3 RAM內存

第九步 下一步的目標是取下400瓦電源。

第十步 尋找NVIDIA Quadro顯卡

第十一步 完全驚嘆于內置USB的位置，它被完美的嵌入在無線鼠標接收器模塊的下方。

第十二步 從CPU頂部拆解出散熱風扇

第十三步 將英特爾處理器從Z1主板上拆下。經確認，該處理器為英特爾i3 2120內核處理器，運行速度達到3.30GHz。

第十四步 上圖左邊藍色框內為CMOS重置按鈕；橙色框內為主板驅動電源插口；紅色框內為內置第二個USB接口插槽。

第十五步 拆下影響標配喇叭模塊

第十六步 拆下USB接口后面的I/O模塊，在此我們可發現：

1、顯示器輸入輸出接口

2、以太網接口

3、S/PDIF接口

4、四個USB 2.0接口

5、音頻接口和低音炮接口

第十七步 解構SATA連接器

第十八步 又發現一個I/O模塊，分別是：

1、四合一媒體讀卡器

2、火線接口

3、兩個藍色的USB 3.0 接口

4、麥克風接口

第十九步、在藍牙模塊、WiFi 模塊、ATX連接器等紛紛拆下之際，主板也應聲而出。

第二十步、接下來的是LCD液晶顯示器的拆解。

第二十一步、由其惠普Z1主板分析可知其內部各大芯片廠商供應商一覽：

1、Intel Core i3-2120 處理器和Intel HD Graphics 2000

2、Intel BD82C206 平臺控制器

3、ON NCP6151 CPU 及 GPU 控制器

4、德州儀器 TUSB7320 超高速 USB xHCI主機控制器

5、IDT 92HD91B音頻解碼器

6、德州儀器 DRV604線路驅動器和麥克風放大器

7、MPS MP3399 LED 驅動器

8、NXP 74LVC14AD反相施密特觸發器

9、Nuvoton NPCD379HAKFX

10、華邦250128BVFG

11、Alpha & Omega AOZ5006Q1同步電源功率模塊

12、英飛凌 SLB9635TT1.2 TPM 嵌入式安全控制器

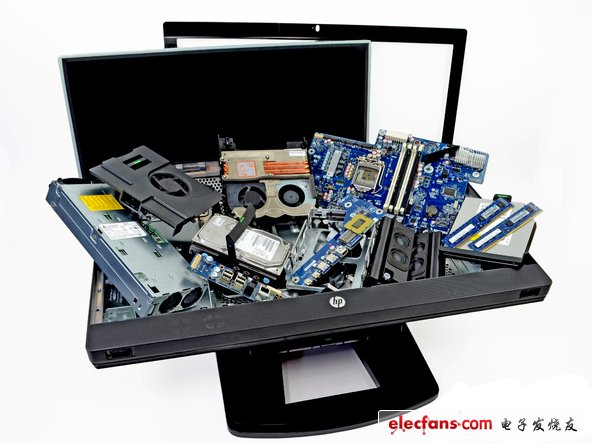

第二十二步、惠普一體式電腦拆解全家福。
