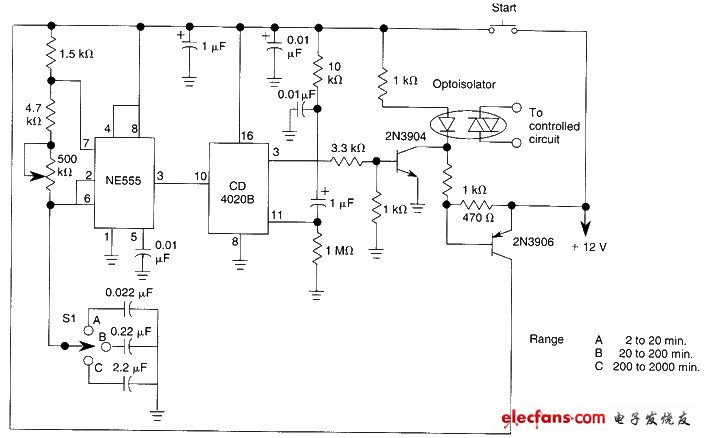

兩千分鐘計時器原理圖
兩千分鐘計時器原理圖中一個CD4020B分頻器用來分離555定時器頻率。S1是一個范圍選擇開關，它提供了2到20分鐘，20到200分鐘，200到2000分鐘的時間間隔。兩千分鐘計時器原理圖:
