CAN總線為什么能在1Mbps上傳輸超過50M?
CAN總線是一種被廣泛應用于汽車和工業控制領域的串行通信協議。它可以提供高效、可靠和實時的通信,使得復雜的系統能夠?qū)崿F(xiàn)數據的傳輸和交流。然而,對于很多人來說,CAN總線的傳輸速度為1Mbps(兆位每秒),但卻能夠傳輸超過50米的距離,這顯然與我們直觀的思維相悖。本文將深入探討為什么CAN總線能以如此高的速度在長距離上傳輸數據。
首先,我們需要了解CAN總線的基本工作原理。CAN總線采用了一種基于CSMA/CD(載波監聽多點接入/沖突檢測)協議的通信方式。這意味著多個節點可以同時對總線進行訪問,并且在發生沖突時能夠進行檢測和處理。CAN總線采用差分傳輸,利用兩根線(CAN_H和CAN_L)來表示不同的信號狀態。當CAN_H線上的電壓高于CAN_L線時,表示邏輯“0”;當CAN_H線上的電壓低于CAN_L線時,表示邏輯“1”。這樣的差分傳輸能夠有效地提高信號的抗干擾性能和傳輸質量。
那么為什么CAN總線能以1Mbps的速度進行傳輸呢?
首先,CAN總線采用了廣義的NRZ(非歸零)編碼技術。NRZ編碼是一種將數據轉換為不同電平的直流信號進行傳輸?shù)姆椒āT贜RZ編碼中,一個二進制位由一個固定時間內的高電平或低電平表示。相比于比特間同步的歸零編碼,NRZ編碼能夠更高效地使用帶寬,從而達到更高的傳輸速度。
其次,CAN總線采用了自適應的采樣點檢測技術。在進行數據傳輸時,CAN總線的接收器會自動調整采樣的時間點,以確保在數據傳輸?shù)钠鹗己徒K止兩邊都能準確地進行信號采樣。這樣的自適應采樣點檢測技術可以有效地降低傳輸誤碼率,提高數據的可靠性。
此外,CAN總線還實現了一系列的誤碼檢測和糾錯機制。CAN總線使用CRC(循環冗余校驗)來檢測數據傳輸過程中是否存在錯誤。每個數據幀都包含一個CRC字段,接收器通過計算接收到的數據幀中的CRC來驗證數據的完整性。如果發現數據幀中的CRC不匹配,那么就表示數據傳輸發生了錯誤。此時,接收器可以要求發送器重新發送數據幀,以確保數據的準確傳輸。
最后,CAN總線采用了利用總線驅動器的收發器技術。總線驅動器是用來驅動CAN總線上的信號電平的重要組件。可以通過增加總線驅動器的功率和調整其輸出電平來增加CAN總線的傳輸范圍。此外,使用終端電阻也可以減小總線的傳輸干擾,提高信號的質量。
綜上所述,CAN總線能以1Mbps的速度進行傳輸超過50米的距離是由于多方面的因素共同作用。基于CSMA/CD協議的沖突檢測、廣義的NRZ編碼、自適應的采樣點檢測、誤碼檢測和糾錯機制以及利用總線驅動器的收發器技術等因素,使得CAN總線具備了穩定、高效、可靠的數據傳輸能力。在實際應用中,合理的設計和配置也能夠進一步提高CAN總線的傳輸性能和可靠性。
-
CAN總線
+關注
關注
145文章
1972瀏覽量
132192 -
二進制
+關注
關注
2文章
803瀏覽量
42121 -
串行通信
+關注
關注
4文章
586瀏覽量
35999
發布評論請先 登錄

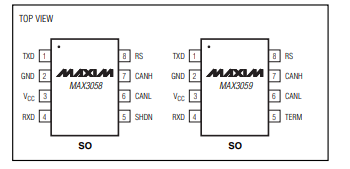

MAX3058/MAX3059 5V、1Mbps、低電源電流CAN收發器技術手冊
