1、前言

FPGA圖像采集領域目前協議最復雜、技術難度最高的應該就是MIPI協議了，MIPI解碼難度之高，令無數英雄競折腰，以至于Xilinx官方不得不推出專用的IP核供開發者使用，不然太高端的操作直接嚇退一大批FPGA開發者，就沒人玩兒了。

本設計基于Xilinx的Kintex7開發板，采集OV5647 攝像頭的720P 2Line MIPI視頻，OV5647 攝像頭引腳接Kintex7的 BANK16 LVDS_25 差分引腳，經過純vhdl實現的 CSI2 RX模塊輸出AXIS視頻流，再將bayer數據轉RGB，再經過FDMA將圖像送入DDR3中做三幀緩存后讀出，最后經HDMI發送模塊輸出顯示器；

本文詳細描述了設計方案，工程代碼編譯通過后上板調試驗證，可直接項目移植，適用于在校學生做畢業設計、研究生項目開發，也適用于在職工程師做項目開發，可應用于醫療、軍工等行業的數字成像和圖像傳輸領域；
提供完整的、跑通的工程源碼和技術支持；
工程源碼和技術支持的獲取方式放在了文章末尾，請耐心看到最后；
關于MIPI協議，請自行搜索，csdn就有很多大佬講得很詳細，我就不多寫這塊了；

2、Xilinx官方主推的MIPI解碼方案

Xilinx官方主推的MIPI解碼方案是專用IP核，在vivado的ip倉庫里輸入MIPI就會看到如下的一堆IP：

在這里插入圖片描述

Xilinx方案使用很簡單，調用IP就行，用SDK配置即可使用，MIPI解碼后的數據格式為AXIS，方便與他家的VDMA之類的IP對接，你無須關心復雜的MIPI協議即可暢玩兒MIPI，但問題就來了，如果你用的FPGA不是Xilinx家的怎么辦？

3、本 MIPI CSI2 模塊性能及其優越性

本方案MIPI解碼后的視頻時序為VGA時序，即行同步，場同步，數據有效，數據信號；方便后端直接處理；解串部分使用Xilinx源語，本工程用到的是7系列源語，更高級別的FPGA應用，需要更改源語參數，但問題不大；
一個字：牛逼，表現如下：
1：純Vhdl代碼實現，學習性和閱讀性達到天花板；
2：移植性還可以，只要兼容Xilinx解串源語的FPGA均可移植；
3：算法達到天花板，標準的CSI2接收協議實現解碼；
4：實用性達到天花板，采用OV4689攝像頭作為輸入，不同于市面上驗證性和實驗性的工程，本設計直接面向實用工程，貼近真實項目，MIPI輸入，2路視頻輸出，做類似項目的兄弟可直接拿去用，一個月工資直接拿到手。。。
5：支持高達4K分辨率的MIPI視頻解碼；
6：時序收斂很到位，考慮到MIPI協議的復雜性和時序的高要求，所以沒有采用時序收斂不強的verilog，而是VHDL，雖然閱讀性可能會低一些，但用戶只需要知道用戶接口即可，并不需要去看內部的復雜代碼；
7：自定義IP封裝，方便Xilinx系列FPGA用戶使用，CSI-2自定義IP支持2line或4line輸入，可在IP配置界面手動配置；

4、我這里已有的 MIPI 編解碼方案

我這里目前已有豐富的基于FPGA的MIPI編解碼方案，主要是MIPI解碼的，既有純vhdl實現的MIPI解碼，也有調用Xilinx官方IP實現的MIPI解碼，既有2line的MIPI解碼，也有4line的MIPI解碼，既有4K分辨率的MIPI解碼，也有小到720P分辨率的MIPI解碼，既有基于Xilinx平臺FPGA的MIPI解碼也有基于Altera平臺FPGA的MIPI解碼，還有基于Lattice平臺FPGA的MIPI解碼，后續還將繼續推出更過國產FPGA的MIPI解碼方案，畢竟目前國產化方案才是未來主流，后續也將推出更多MIPI編碼的DSI方案，努力將FPGA的MIPI編解碼方案做成白菜價。。。

5、詳細設計方案

詳細設計方案如下：

在這里插入圖片描述

視頻輸入：

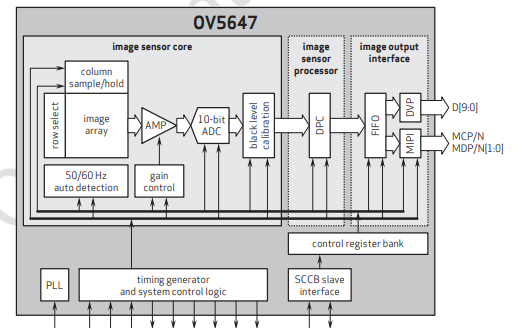

OV5647攝像頭輸入，MIPI 2line,720P分辨率;
MIPI解碼：
純vhdl代碼編寫的CSI-2解碼器，可針對2line或4line輸入的MIPI視頻解碼，輸出為AXIS數據流，經過AXIS轉VGA輸出VGA格式數據，經Bayer轉RGB輸出VGA格式的RGB888視頻數據；

圖像輸出：
經FDMA圖像3幀緩存后，相當于MIPI視頻進DDR3逛了一圈又回來了，經過VGA時序發生器VTC和HDMI發送驅動輸出顯示器，HDMI發送驅動采用純verilog代碼編寫，不含任何IP，輸出穩定可靠，我項目一直都在用
