EthernetIP 轉MODBUS RTU協議網關連接FANUC機器人作為EthernetIP通信從站

遠創智控 ? 來源:遠創智控 ? 作者:遠創智控 ? 2023-10-18 11:17 ? 次閱讀

遠創智控YC-EIPM-RTU網關產品是一款高效的數據采集工具,它可以通過各種數據接口與工業領域的儀表、PLC、計量設備等產品連接,實時采集這些設備中的運行數據、狀態數據等信息。采集到的數據經過整合和運算等操作后,可以被傳輸到其他設備或者云平臺。網關可采集設備數據采集的數據可轉換成轉發。網關接口有232、485、網口、4G可選,用戶可以根據實際采集數據的個數選擇相應的網關,節省成本。其中,EthernetIP協議一般用于采集機器人,控制器等設備的數據,實現數據采集,你還在等什么?

以下是連接FANUC機器人作為EthernetIP通信從站的配置方法


網關采集 EthernetIP 數據

1,安裝軟件。打開軟件后,點擊新建工程,設備類型選擇實際網關的型號。


2,點擊“新建設備”,驅動類型選擇如下


3,首先確認機器人是否加裝了 ETherNet/IP ADAPTER 功能,選擇示教器上的[Menu]鍵一在第5 項[/]菜單中尋找[EtherNet/IP]功能,如圖 1 所示,進入以后,確認 TYP(類型)項可以更改為 ADP,如圖2所示如果有則說明已安裝EtherNet/IP ADAPTER 功能,如若沒有則需要聯系FANUC。


4,輸入被采集設備的 IP 地址和端口號,端口號一般默認是 44818


5,按照被采集數據的設備配置網關的輸入塊、輸出塊的參數。這些參數和被采集設備保持一致。這些參數在被采集設備上查看。


6, 添加要采集的數據。需要知道這個點位的地址和數據類型,填寫到如下的選項中。


7, 寫數據到 EIP 設備的配置如下,讀寫類型設置成“寫”


8,配置完成后點擊菜單“下載”,把工程下載到網關里。

點擊菜單“查看數據”,查看網關采集到的數據。對比一下當前值,“狀態”顯示 Good,更新時間為當前時間就代表采集到了數據。


用 Modbus 協議轉發數據

1.點擊菜單“服務”-“Modbus Slave”,把 modbus rtu 中的啟用設置成 Yes


2,把要轉發的數據添加到對應的寄存器下。


3,配置完成后,點擊“下載”,把工程下載到網關中。在電腦上就可以使用 modbus 的測試軟件讀取網關里的數據了。

4,從設備的的 EDS 文件獲取參數信息

有些 EIP 的從站設備提供了 EDS 文件,可以從EDS 文件中獲取點位信息。這些信息是需要填寫到網關中。

一般 EIP 設備上也有對應的顯示和配置。請參考設備的使用說明書,先把 EIP 設備設置成 EIP 的從站,并且啟動連接通道。


5,打開設備的 eds 文件,找到如下格式的內容。定位到 [Connection Manager],找到 Connection 的

Path,類似 "20 04 24 64 2C 97 2C 65"; $ Path。定位 24 2C 2C, 24 后面的是Configruation(100), 2C 后面分別是 Output(150), Input(101)。Instance 的值是 1。

6,舉例:20 04 24 01 2C 78 2C 82:Output(120), Input(130)



7,如果 Path 類似"20 04 25 00 64 00 2D 00 C6 00 2D 00 C7 00"; 則定位 25 00, 2D 00 2D 00, 后

面的 2byte 是 Instance,這種情況 vs 中 Instance Number Size 需配置成 2。另外,常用的Input/Ouput/Configuration Instance 范圍 0-255,1 個字節,但有些從站Instance 范圍用 0-

65535,需要 2 個字節。

8,一些 EIP 設備是用下面的類似的格式定義了 Instance Number Size 的值。下圖中的 Param6 定義了輸入舉例(Input Instance)的值 3。



9,Configruation Size 一般填寫 0

輸入輸出的長度(size)可以從 EIP 的設備的顯示面板上查看(優先從面板上查看)。也可以用 EIP 工具來查看


10.輸入輸出的長度(size)也可以 EDS 文件中查看,


找到 Param1 param2 的定義,如下可知 size 的值是 2*8=16 個字節


獲取到相關的值后,網關中的配置如下




審核編輯 黃宇

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 機器人
    +關注

    關注

    213

    文章

    29435

    瀏覽量

    211393
  • 數據采集
    +關注

    關注

    40

    文章

    6904

    瀏覽量

    115617
  • MODBUS
    +關注

    關注

    28

    文章

    1989

    瀏覽量

    78899
  • EDS
    EDS
    +關注

    關注

    0

    文章

    98

    瀏覽量

    11814
  • 協議網關
    +關注

    關注

    0

    文章

    331

    瀏覽量

    3861
收藏 人收藏

    評論

    相關推薦
    熱點推薦

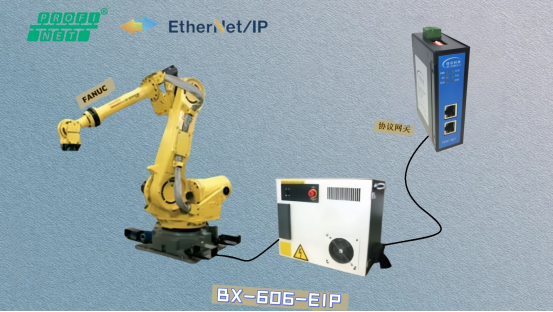

    速看!發那科機器人做為profinetethernetip參數設置,每步都關鍵
