單個I/O口驅動單個LED

單個LED驅動，可以使用I/O口和限流電阻來實現。根據LED在電路中的接法，驅動程序也不盡相同，但驅動方法基本類似。

由圖可知當P1.0口輸出為低電平時，就會點亮D1。當P1.0輸出為高電平時，D1就會熄滅。通常同一個程序會包含點亮和熄滅LED的程序。在實際編程時，使用P1^0=0或P1^0=1語句，就可以點亮或熄滅D1了。

（1）點亮D1的程序如下：

sbit   D1 = P1^0  ;  //定義D1為P1.0端口
void   main(void)
{
    D1 = 0; //P1.0輸出低電平，此時可點亮發光二極管D1
    //D1=1  ;  //如果D1反接。則需要P1.0輸出高電平時才能點亮發光二極管D1
}

（2）熄滅D1的程序如下：

sbit   D1=P1^0  ;  //定義D1為P1.0端口
void   main(void)
{
    D1 = 1;  //P1.0輸出高電平，此時可熄滅發光二極管D1
    //D1=0  ;  //如果D1反接。則需要P1.0輸出低電平時才能熄滅發光二極管D1
}

單個I/O口驅動兩個LED

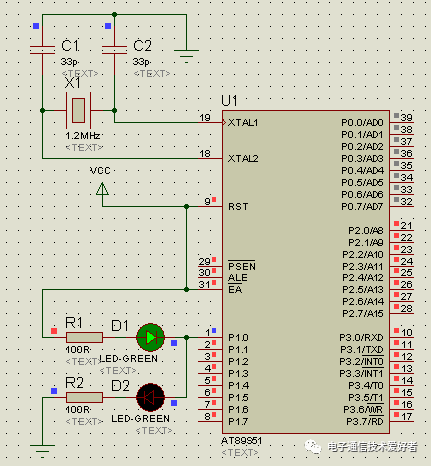

根據電路的接法不同1個I/O口可以同時驅動兩種不同狀態的LED。其驅動程序與“單個I/O口驅動單個LED”相似。1個I/O口驅動2個LED的實驗電路圖如下：

點亮D1的程序如下：

sbit   LED=P1^0  ;//定義LED為P1.0端口
void   main(void)
{
    LED=0  ;  //P1.0輸出低電平，此時可點亮發光二極管D1，熄滅D2
}

由上述程序可知，D1和D2的狀態總是互斥的。讀者可以根據所示的電路，試著自己編寫點亮D2的程序。由于單片機I/O口的電流驅動能力是有限制的，當我們需要用1個I/O口線控制多個LED（如LED組合而成的點陣漢字）時，就需要使用三極管或驅動芯片（如UNL2003）來實現。
