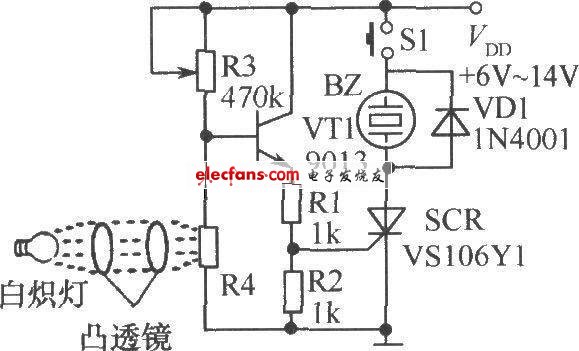

工作原理：圖中光敏電阻R4被照射時，阻值較小，因此三極管VT1及單向晶閘管SCR均截止；當光束被阻斷時，VT1的基極電壓上升，VT1、SCR導通，蜂鳴器BZ得電發聲報警。S1為復位開關。按下S1后，電路停止報警。光束阻斷報警電路如下圖所示： 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 報警電路 報警電路 +關注 關注 4 文章 205 瀏覽量 52460 光束阻斷 光束阻斷 +關注 關注 0 文章 1 瀏覽量 5624 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 評論 發布評論請先 登錄 相關推薦 熱點推薦 報警電路的（電路原理圖） 報警電路的（電路原理圖） 發表于 09-24 09:48 紅外線光束報警系統電路圖(全集) 紅外線光束報警系統電路圖(全集) 發表于 01-06 09:15 限時報警電路原理圖 限時報警電路原理圖 發表于 10-27 10:08 ?830次閱讀 低溫報警器電路原理圖 低溫報警器電路原理圖 發表于 05-07 12:47 ?1814次閱讀 報警鈴輸出改進型光束報警電路圖 報警鈴輸出改進型光束報警電路圖 發表于 06-10 09:11 ?1767次閱讀 報警鈴輸出高可靠性光束報警電路圖 報警鈴輸出高可靠性光束報警電路圖 發表于 06-10 09:11 ?1700次閱讀 報警鈴輸出簡單的光束報警電路圖 報警鈴輸出簡單的光束報警電路圖 發表于 06-10 09:12 ?2138次閱讀 報警鈴輸出簡單的光束煙霧報警電路圖 報警鈴輸出簡單的光束煙霧報警電路圖 發表于 06-10 09:13 ?2425次閱讀 報警鈴輸出敏感的光束煙霧報警電路圖 報警鈴輸出敏感的光束煙霧報警電路圖 發表于 06-10 09:13 ?2335次閱讀 繼電器輸出改進型光束報警電路圖 繼電器輸出改進型光束報警電路圖 發表于 06-10 09:16 ?1808次閱讀 繼電器輸出高可靠性光束報警電路圖 繼電器輸出高可靠性光束報警電路圖 發表于 06-10 09:16 ?1858次閱讀 繼電器輸出簡單的光束報警電路圖 繼電器輸出簡單的光束報警電路圖 發表于 06-10 09:17 ?2282次閱讀 繼電器輸出簡單的光束煙霧報警電路圖 繼電器輸出簡單的光束煙霧報警電路圖 發表于 06-10 09:18 ?2464次閱讀 繼電器輸出敏感的光束煙霧報警電路圖 繼電器輸出敏感的光束煙霧報警電路圖 發表于 06-10 09:18 ?2011次閱讀 聲音報警電路原理圖 聲音報警電路原理圖都是值得參考的設計。 發表于 05-11 17:11 ?28次下載
