某光伏并網逆變器產品 EMC整改案例
概述：
某一光伏并網逆變器賣去歐洲，需要滿足歐洲EMC標準EN IEC 61000-6-2:2019（EMS）與EN IEC 61000-6-4:2019（EMI），在TUV做CE認證，發現輻射發射、傳導發射不合格。

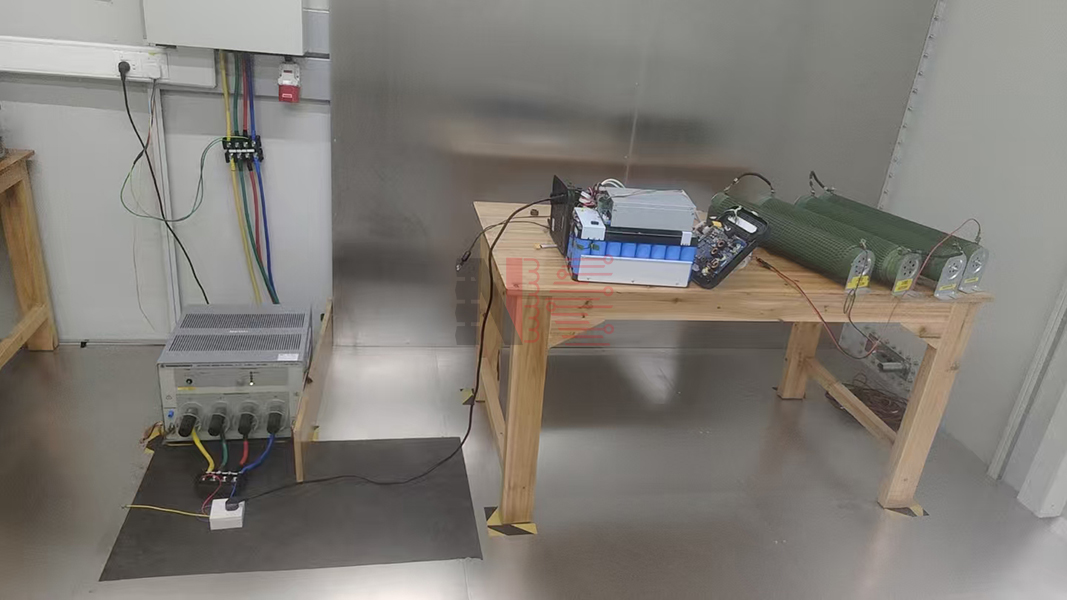

輻射發射測試照片：
測試數據如下：
逆變器并網正常工作時，原始輻射發射測試數據如下圖所示，在垂直極化方向約40MHz不合格，超出標準的限值約10dB
水平極化
垂直極化
分析過程：經過內部遠場，在系統內部排查，干擾源頭主要是由兩部分。核心干擾源頭為逆變部分，等效發射天線為AC并網線纜、DCIN線纜、以及核心板子與蓋板的近場耦合。
解決方案：
1、機殼外部蓋板與內部蓋板，搭接處壓緊，確保整個平面蓋板完全搭接。
審核編輯黃宇
