預偏置軟啟動已成為冗余電源系統、并聯電源模塊、電池后備電壓總線以及多個電源為一個節點供電的其他應用中的重要特性。具體而言，預偏置軟啟動可確保在DC/DC 轉換器的軟啟動期間不會發生輸出電容放電。對輸出電容放電可能會在冷啟動時產生啟動振蕩問題，或者在熱插拔時對輸出電壓總線產生較大的電壓干擾。防止輸出電容放電已成為負載點電源設計的常見要求。

預偏置軟啟動已成為冗余電源系統、并聯電源模塊、電池后備電壓總線以及多個電源為一個節點供電的其他應用中的重要特性。具體而言，預偏置軟啟動可確保在DC/DC轉換器的軟啟動期間不會發生輸出電容放電。對輸出電容放電可能會在冷啟動時產生啟動振蕩問題，或者在熱插拔時對輸出電壓總線產生較大的電壓干擾。防止輸出電容放電已成為負載點電源設計的常見要求。

MAX1917最初設計用于滿足雙倍數據速率（DDR）存儲器對終端電壓跟蹤的要求。為避免在向REFIN施加基準階躍電壓時產生較大的輸入浪涌電流，MAX1917分5步將輸出電感電流斜坡上升至預設輸出電流限限門限。通過直接斜坡電感電流而不是反饋基準電壓，輸出電感電流始終被控制為僅源電流對輸出電容器充電，直到輸出電壓達到其調節值。因此，在軟啟動期間不會產生負電感電流，因此不會發生輸出電容器放電。

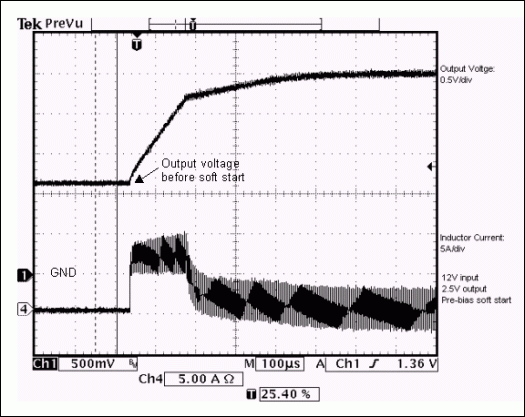

雖然MAX1917設計用于DDR存儲器端接電源，但由于其出色的瞬態響應和小封裝尺寸，是負載點電源控制器的理想選擇。圖1所示為MAX1917用于2.5V負載點應用的原理圖。表一列出了物料清單。圖2顯示了輸出電壓和輸出電感電流的軟啟動波形。從該圖中可以明顯看出，在軟啟動期間不會發生輸出電壓放電，并且輸出電感電流作為恒流源得到了很好的保持。

poYBAGPCKEaAVsHBAAAwT5o7ZZI231.gif?imgver=1

圖1.MAX1917用于2.5V輸出電源。

公司。	描述	Venders
C1	1.0uF/25V 陶瓷電容，TMK316BJ105ML，最大 20mW ESR。	Taiyo Yuden
C2	4X330uF/25V 鋁制電容器，ZA 系列，最大 26mW ESR。	Rubycon
C3	0.47uF/10V 陶瓷電容， EMK212BJ474MG，最大 20mW 電沉	Taiyo Yuden
C4， C8	0.22uF/10V 陶瓷電容器， LMK107BJ224MA	Taiyo Yuden
C5	10uF/6.3V 陶瓷電容器， JMK316BJ106ML， 20mW 最大靜電放電	Taiyo Yuden
C6	3X560uF，4SP560M，每個電容器的最大ESR為14mW。	Sanyo
C9	0.22uF/25V 陶瓷電容器， TMK312BJ224MF	Taiyo Yuden
D1	30V/100mA肖特基二極管，CMPSH-3	Central Semi.
L1	0.75uH/24A， CDEP149-0R7NC，（電沉，最大1.2mW）	Sumida
第一季度	IRF7822 紅外
第 2 季度	2XIRF7822	IR
第三季度	2N7002K	Siliconix
R1	400k， 1%
R2	5.1k， 5%
R3	20k， 5%
R4	15k， 0.1%
R5	10k， 0.1%
