DPU02是一個高度集成的USB轉UART的橋接控制器，該產品提供了一個簡單的解決方案，可將RS-232設計更新為USB設計，并簡化PCB組件空間。該DPU02包括了一個USB 2.0全速功能控制器、USB收發器、振蕩器、EEPROM和帶有完整調制解調控制信號的異步串行數據總線（UART）控制器，集成在一個5x5mm QFN-28封裝的IC中，無需其他的外部USB元件。

芯片內EEPROM可以被用作定制USB供應商ID、產品ID、產品描述字符串、電源描述、設備版本號和設備序列號等期望的OEM應用。EEPROM可以通過USB在應用板上進行編程，這使得該產品在制造和調試過程中就可以實現對DPU02進行編程。

虛擬設備COM端口的驅動程序允許一個基于DPU02的產品作為COM端口出現在PC應用。在許多現有RS-232設計中，將RS232更新到USB時，需要做的是用DPU02替換掉RS-232的電平轉換器。

主要應用在傳統設備RS-232升級到USB、蜂巢式電話USB接口電纜、USB接口電纜、USB轉RS-232串行適配器等領域。

01主要特性

單芯片 USB 到 UART 數據傳輸：

集成USB收發器；無需外部電阻
集成的時鐘；無需外部晶振
內部1024-Byte EEPROM用于供應商ID,產品ID,序列號，電源描述，版本號和產品描述字符串
片內上電復位電路
片內穩壓器：3.3V電壓輸出
USB 功能控制器：

USB2.0規范標準
通過SUSPEND管腳支持USB懸掛狀態
異步串行數據總線（UART）：

所有的握手和調制解調器接口信號
支持的數據格式
—— 數據bits：5，6，7和8
—— 停止bits：1，1.5和2
—— 校驗：奇，偶，標記，空間，無校驗
波特率：300 bps到1M bps
支持硬件或X-On/X-Off流量控制
支持事件字符
支持線路傳輸中斷
虛擬設備 COM 端口的驅動程序：

Windows 10/8/ 7/ Vista/ Server 2003/ XP/2000
Mac OS-X/OS-9
Linux
Windows CE
電源電壓：

自供電：3.0V到3.6V
USB總線供電：4.0V到5.25V
封裝：

符合RoHS規范的28-pin QFN（5 x5mm）
溫度范圍：

-40到+85℃
02相關圖示

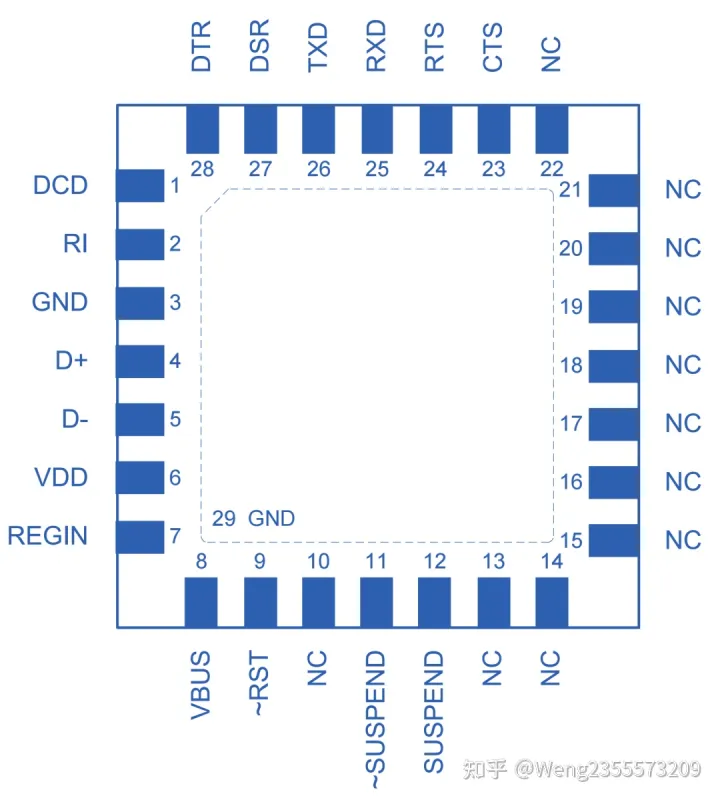

QFN-28 管腳排列圖
