TMCM-6110是一個用于無傳感器負載相關電流控制的 六軸步進電機控制器/驅動器模塊 。

該設備有 Trinamic StallGuard2?（ 無傳感器失速檢測和機械負載測量 ）、CoolStep?（電流節能控制） 和 SpreadCycle?（高精度斬波算法） 技術，并具有梯形斜坡發生器。

TMCM-6110能夠從每個輸出驅動高達 1.6A的電流 （適當散熱），平均電流為1.1A。它的設計 工作電壓為9…28V 。

該設備提供 RS485，CAN和USB接口 。

使用TMC429步進電機控制器進行動態改變許多運動特定參數。

采用TMC260先進的步進電機驅動器IC。

有過溫和過壓保護。

支持TMCL編程指令，可使用TMCL-IDE軟件編程，并導出指令集。并且支持LabView,VB,VC等高級語言二次開發。

左右限位和原點信號輸入，光電隔離

支持8路多功能輸入（兼容24V，其中包括2路專用模擬輸入）

支持8路多功能輸出（6路開漏輸出，2路1A的電流輸出）

安裝方式支持DIN軌道安裝：

TMCM-6110共有18個連接器。每個電機有6個獨立的連接器和相應的參考開關，

兩個I/O連接器，一個電源連接器和3個通信連接器，包括MiniUSB，RS485和CAN。

CAN 接口，標準的9針公D-SUB連接器定義

RS 485針腳定義

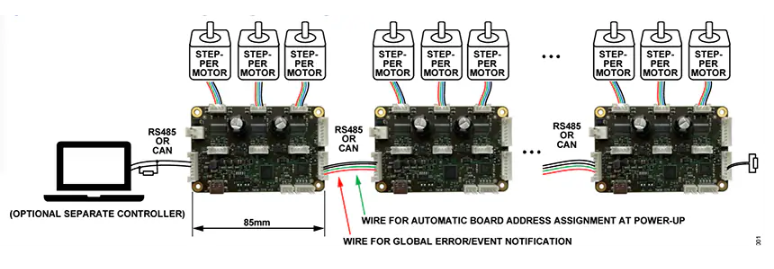

應用框圖：

應用領域： 醫療設備 ， 自動化多軸設備 ，為您 提供既可靠又省心的運動控制解決方案 。
