概述

這一節主要講解如何使用J-Link對瑞薩RA芯片進行燒錄。

視頻教學

聽不到聲音的請點擊跳轉進行觀看。

[video(video-JToV2Rzd-1649445445565)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=759912672)(image-https://img-blog.csdnimg.cn/img_convert/30af63731b3b90c3b85f0df7579ff2b3.png)(title-瑞薩e2studio(3)----使用J-Link燒寫程序到瑞薩芯片(image-https://img-blog.csdnimg.cn/img_convert/30af63731b3b90c3b85f0df7579ff2b3.png)(title-%E7%91%9E%E8%90%A8e2studio(3)----%E4%BD%BF%E7%94%A8J-Link%E7%83%A7%E5%86%99%E7%A8%8B%E5%BA%8F%E5%88%B0%E7%91%9E%E8%90%A8%E8%8A%AF%E7%89%87))]

硬件準備

首先需要準備一個開發板，這里我準備的是芯片型號R7FA4M2AD3CFP的開發板：

開發板

軟件準備

由于瑞薩芯片是最近才出的芯片，所以舊版的J-Link軟件不一定支持，所欲需要下載較新的軟件。 下載地址：https://www.segger.com/downloads/jlink/ 下載完成之后進行安裝即可。

hex文件準備

hex的全稱是Intel HEX，此類文件通常用于傳輸將被存于ROM或者EPROM中的程序和數據。是由一行行符合Intel HEX文件格式的文本所構成的ASCII文本文件。大多數EPROM編程器或模擬器使用Intel HEX文件。HEX文件記錄由對應機器語言碼和/或常量數據的十六進制編碼數字組成。 本章使用的例程為瑞薩e2studio(2)----GPIO輸出：https://blog.csdn.net/qq_24312945/article/details/119540177 配置e2studio輸出hex文件，選擇項目->屬性，配置如下所示。

之后選擇C/C++構建->設置->工具設置->GNU ARM Cross Create Flash Image->General，在Output file format中選擇Intel HEX進行輸出HEX文件。 對程序進行重新編譯，就會出現hex文件，文件一般在該項目的Debug文件夾中。

J-Link與瑞薩開發板進行SWD方式接線

J-Link接口如下所示。 |J-Link| 開發板 | |--|--| |2pin->3.3V | VCC| |4pin->GND | GND | |7pin->SWDIO| SWDIO| |9pin->SWCLK| SWCLK|

燒錄

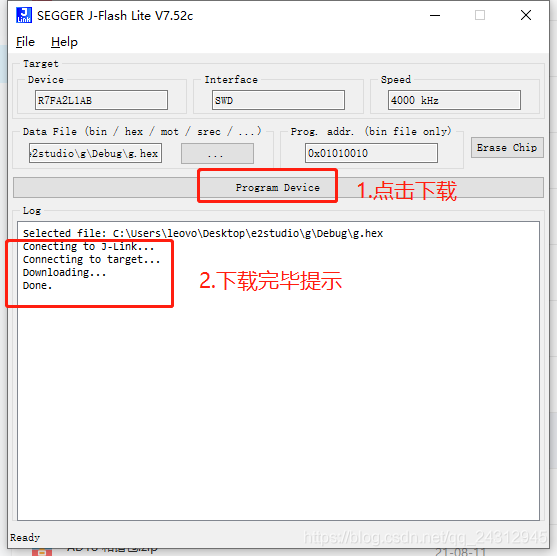

打開J-Flash Lite進行燒錄。 將芯片型號以及燒錄方式選擇好。 選擇燒錄文件。 HEX文件下載。 之后對開發板進行斷電或者復位即可查看效果。
