蒸汽流量測量原理

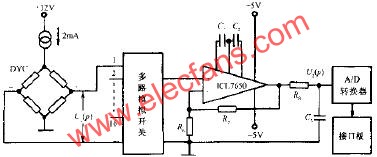

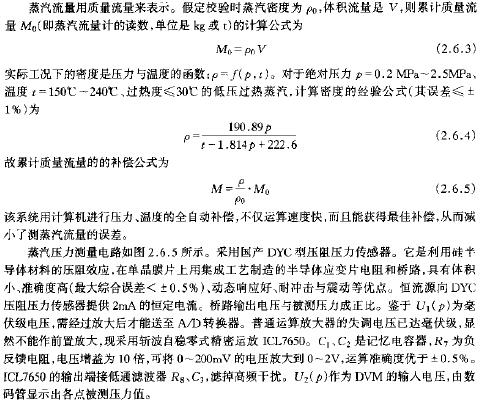

選LFX型蒸汽流量計，利用流量計上的觸點獲得流量脈沖，再經過兩級整形，得到幅度為5V的矩形脈沖。其余電路的原理與圖基本相同。蒸汽溫度的測量原理與圖相似，主要區別是用鉑電阻來代替AD590，以便測量100~250度的蒸汽溫度。下面重點介紹蒸汽流量的自動補償原理及檢測電路。
