      DG1353伴音電路的應用電路圖

      電視機電路圖 ? 來源：www.asorrir.com ? 作者：nana ? 2010-10-10 11:59 ? 次閱讀

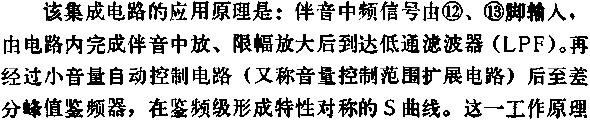

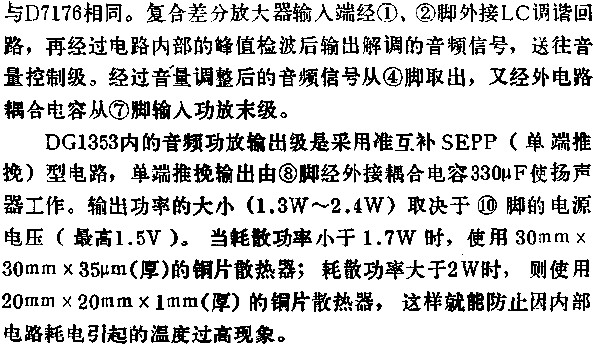

      DG1353是包括音頻輸出級的單片式電視伴音通道集成電路.它的功能有三級伴音限幅中放,低通濾波,小音量控制,差分峰值調頻檢波,直流音量控制,音頻前置放大和紋波濾除,音頻功放輸出等.直流音量控制范圍可達80DB以上,并帶有接地散熱片(TAB).應用實例如圖所示.

      DG1353C方框圖和外圍電路圖 www.asorrir.com

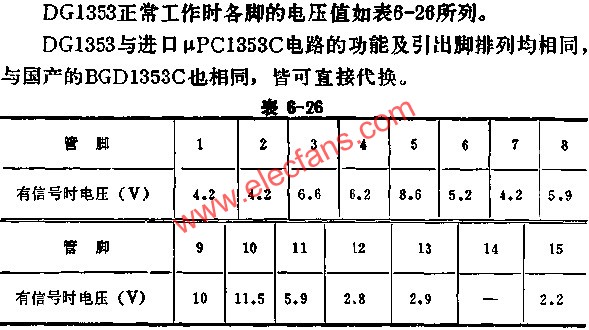

      DG1353正常工作時各腳的電壓值 www.asorrir.com
