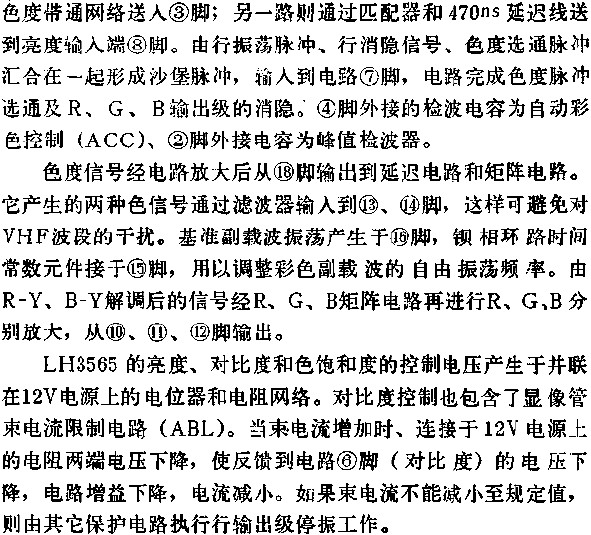

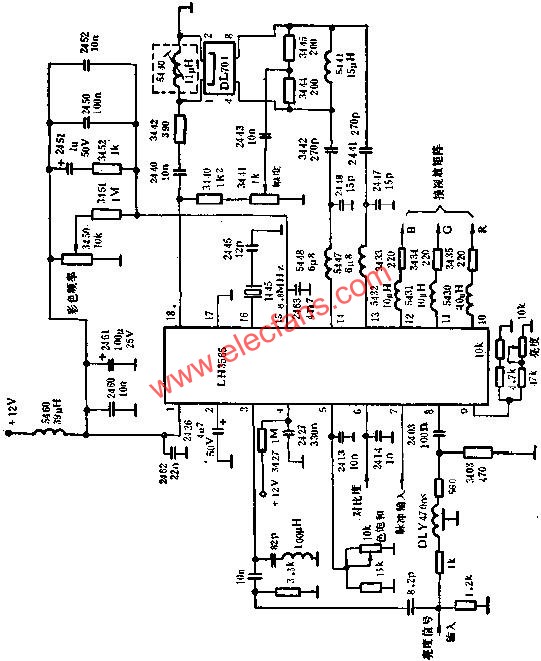

LH3565是一塊單片PAL彩色解碼集成電路,它能產生R,G,B三種信號直接輸出,并能控制亮度,對比度和色飽和度.應用實例如圖所示. LH3565的應用原理是:視頻信號輸出經6.5MHZ陷波后送到電路內,此信號分成二路:一路由電容將色度信號通過 聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴 解碼電路 解碼電路 +關注 關注 1 文章 24 瀏覽量 18278 收藏 人收藏 掃一掃，分享給好友 復制鏈接分享 加入交流群 掃碼添加小助手 加入工程師交流群 評論 發布評論請先 登錄 相關推薦 熱點推薦 長虹彩色電視電路圖 長虹彩色電視電路圖 [hide]長虹彩色電視電路圖.rar[/hide] 發表于 10-15 11:55 諾基亞2310手機彩色電路圖 諾基亞2310手機彩色電路圖,諾基亞2310電路圖，原理圖。 發表于 01-06 12:11 ?215次下載 7805應用電路圖 7805應用電路圖 7805管腳圖 7805典型應用電路圖: 發表于 11-25 23:29 ?2.8w次閱讀 彩色開關電源電路圖 彩色開關電源電路圖 發表于 05-23 13:24 ?1499次閱讀 LH1056管腳構電路圖 LH1056管腳構電路圖 發表于 07-01 11:11 ?714次閱讀 LH1056開關電路及波形電路圖 LH1056開關電路及波形電路圖 發表于 07-01 11:12 ?1184次閱讀 LH1298管腳電路圖 LH1298管腳電路圖 發表于 07-01 11:12 ?857次閱讀 LH1529電路和波形電路圖 LH1529電路和波形電路圖 發表于 07-01 11:13 ?962次閱讀 LH1529管腳電路圖 LH1529管腳電路圖 發表于 07-01 11:14 ?820次閱讀 LH1540管腳電路圖 LH1540管腳電路圖 發表于 07-01 11:14 ?1454次閱讀 LH1550管腳電路圖 LH1550管腳電路圖 發表于 07-01 11:15 ?692次閱讀 應用電路圖 應用電路圖 發表于 07-21 08:03 ?836次閱讀 555構成的LH定時插座電路圖 555構成的LH定時插座電路圖 發表于 03-30 15:07 ?1932次閱讀 LH560A“你能行嗎？祝你成功”語言集成電路圖 LH560A“你能行嗎？祝你成功”語言集成電路圖 發表于 03-31 17:06 ?1259次閱讀 LH5168-3“不要再抽煙了”語言集成電路圖 LH5168-3“不要再抽煙了”語言集成電路圖 發表于 03-31 17:07 ?1047次閱讀
