      D1031場掃描集成電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 16:11 ? 次閱讀

      D1031是場掃描集成電路,它的主要功能有:場同步,場振蕩器,鋸齒波電壓形成,場輸出以及回脈沖箝位等.多用于中小屏幕黑白或彩色電視機.最大輸出功率約2W.應用實例如圖所示.

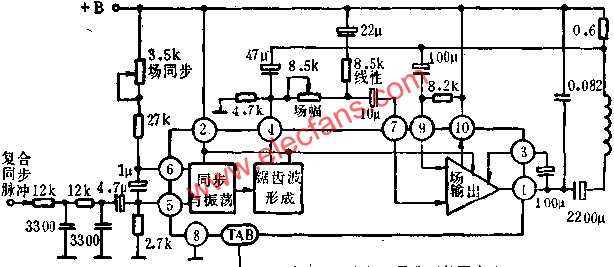

      D1031內部功能方框圖及典型外圍電路圖 www.asorrir.com

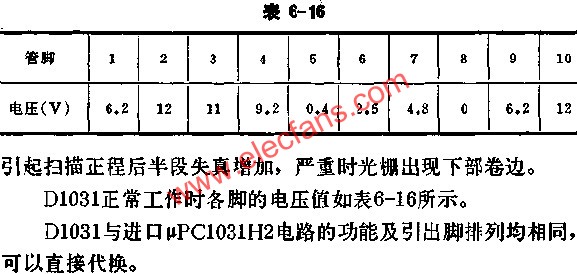

      D1031正常工作時各腳的電壓值 www.asorrir.com
