傳感器采用鉑電阻的溫度測量電路

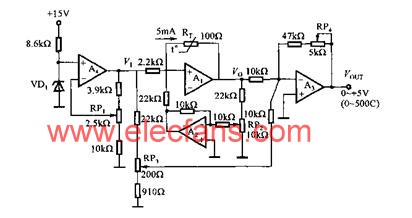

如圖所示是傳感器采用鉑電阻的測試測量電路，基準電壓V1采用溫度補償型穩壓二極管VD1和溫度系數小的運放TL430構成，獲得10V的基準電壓，流經RT中電流為5MA。因A1輸出負電壓，后接反相器A3，輸出為0-5V，A2作用是正反饋，因此，為改善鉑電阻的線性，需RP2調線性，RP3調零，PR1調測溫度范圍，A1-A3采用低漂移運放OP07，AM430A等，此電路接入數字表就能作為測溫儀表，經AD轉換器接入微機可構成微機溫度監控系統。
