WT2605-24SS音頻解碼芯片，實現寵物（玩具）喂食器遠程更新語音技術方案解析

概述：本文主要介紹一種遠程更新語音技術的實現方式，在一些產品應用上，常常會遇到一些需要不停更換語音的場景（如寵物喂食器、寵物玩具需要經常更換聲音，充電樁設備需要更換提示語等等），市面上常用的一些語音芯片大多都無法直接更換語音內容，因此會存在一些無法避免的痛點，有些產品會使用流媒體功能的芯片去播放，但是往往也伴隨著巨大的流量消耗以及網絡傳輸延遲，播放卡頓等現象，本文介紹的這一技術可降低對流量的消耗，下面著重介紹如何實現遠程更新語音這一技術。

一、系統組成

1、音頻芯片參數介紹

該技術主要通過WiFi/4G模塊與一款音頻解碼芯片（WT2605-24SS）實現，音頻解碼芯片能夠實現語音的更新以及存儲，WT2605-24SS這款音頻解碼芯片的參數如下：

1）帶有DSP指令的32-bit高性能CPU。

2）16 bit DAC音頻解碼器,高達96dB的SNR。

3）支持音頻均衡器調整。

4）1個SPI。

5）1個IR控制器。

6）1個SD卡主機控制器。

7）1個全速USB2.0 HOST/DEVICE 控制器。

8）一個全雙工UART，通訊速率高達1Mbps，主要通過該接口與外部器件進行交互。

1.1、DAC參數介紹：

DAC對音頻芯片來說是一個很重要的參數，此款芯片具有16bit 的DAC，也就是DAC的轉換精度能夠達到2的16次方，精度越高，音頻播放的還原度也就越高，當然也有24bit DAC的音頻芯片，這類芯片的價格比較高，一般用于高端的消費類電子產品，如HIFI音響等。大部分產品使用16bit的DAC已經足夠，性價比較高，當然市面上的音頻芯片DAC特性參差不齊，有9bit，11bit，13bit的DAC，這類芯片的解碼通常都依靠軟件解碼的方式去處理，一般音頻文件大部分都是16bit，將16bit的音頻文件通過軟解碼的方式轉為9bit，11bit或13bit的音頻播放，效果可想而知。16bit的DAC直接通過硬件解碼16bit的音頻才能夠達到最好的效果。

對于SNR，一般能夠達到90db的信噪比已經有不俗的音質表現，此款IC高達96db的SNR，音質將會表現更加出色。

1.2、音頻格式介紹：

此款芯片主要支持mp3格式，當然也支持WAV，flac，ape等音頻格式播放，一般主要推薦使用mp3格式音頻，這類音頻資源較多，文件容量較小，大部分場景都能夠滿足，比較通用，WAV，flac，ape等都是無損音頻格式，文件容量都比較大，不太適用于語音更新的場景。

1.3、語音合成介紹：

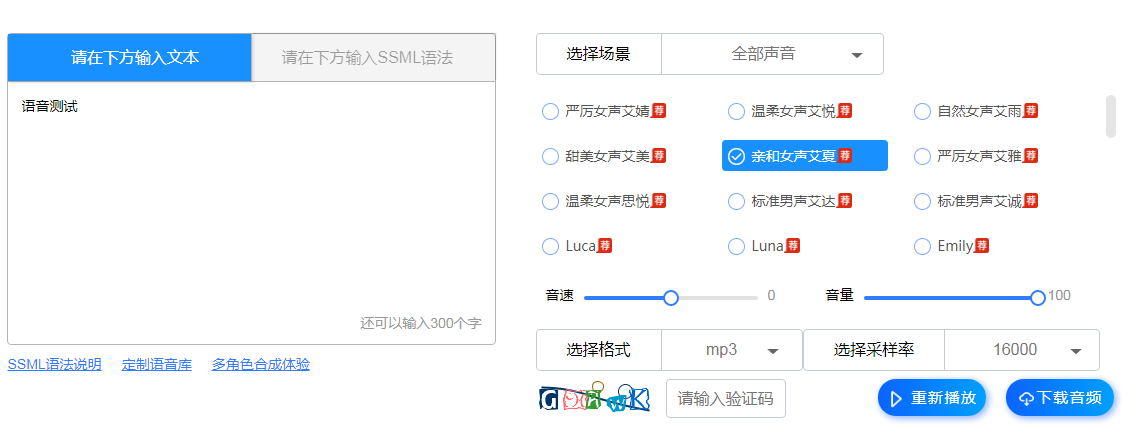

對于提示語音，一般可以通過文字合成語音的方式處理，如下：

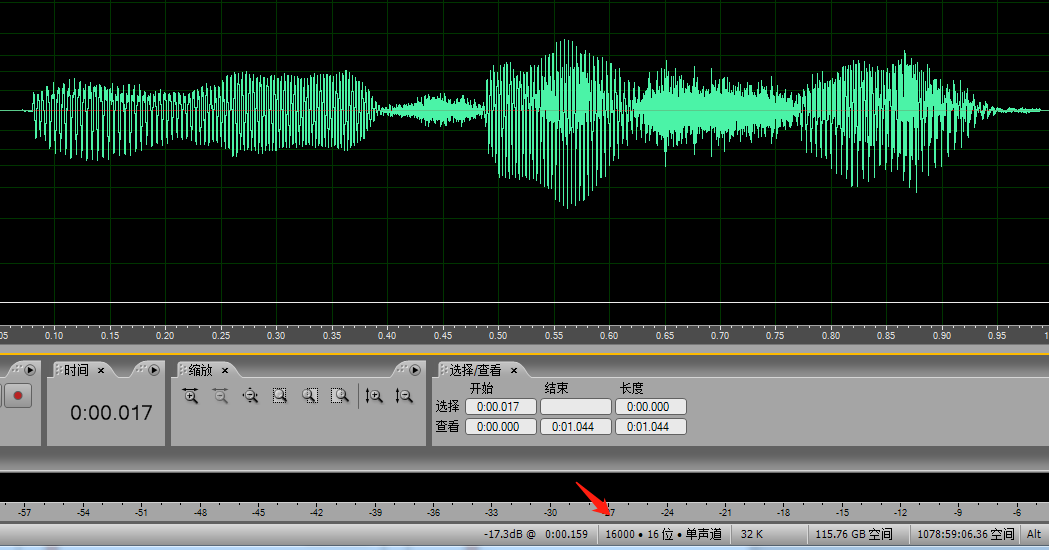

我們將語音下載下來，用Adobe audition軟件打開音頻看下音頻文件信息：

可以看到合成出來的是16k，16bit的mp3音頻文件，對于一些應用場景，語音合成直接在服務器端處理即可，這里不做過多介紹。

2、系統框圖介紹：

上圖介紹了遠程語音更新的具體實現方式，主要由4G/WiFi設備連接到服務器，通過服務器把音頻數據下發，經過4G/WiFi設備中轉傳輸到WT2605組件進行保存，文件由WT2605組件進行統一管理，更新完成后可直接控制設備下發指令進行播放。這樣實現了語音的更新操作，流量也只消耗在音頻數據的傳輸上，相比流媒體播放的方式減少了流量消耗，播放卡頓等現象。

二、電路設計

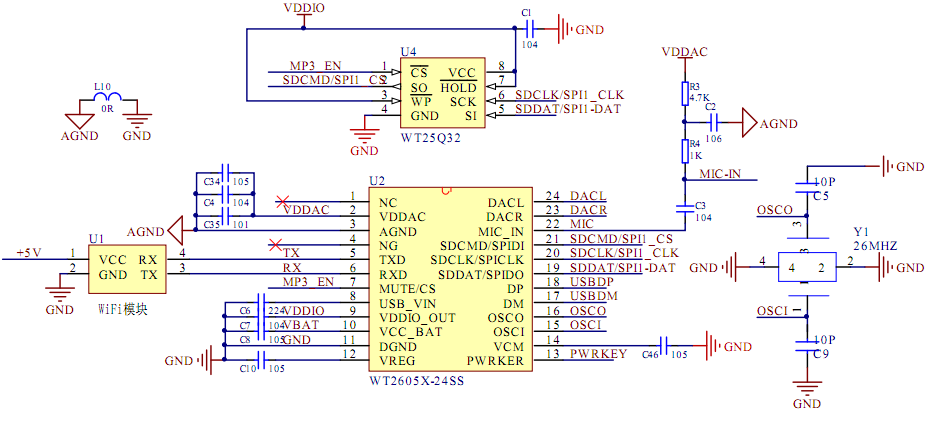

1、WT2605與WiFi模塊電路

2、上述電路以WiFi模塊作為主控，WiFi模塊獲取服務器端下發的音頻數據，再通過UART串口傳輸到WT2605芯片進行保存，傳輸完成后直接發送相關指令即可控制播放。電路設計非常簡單。

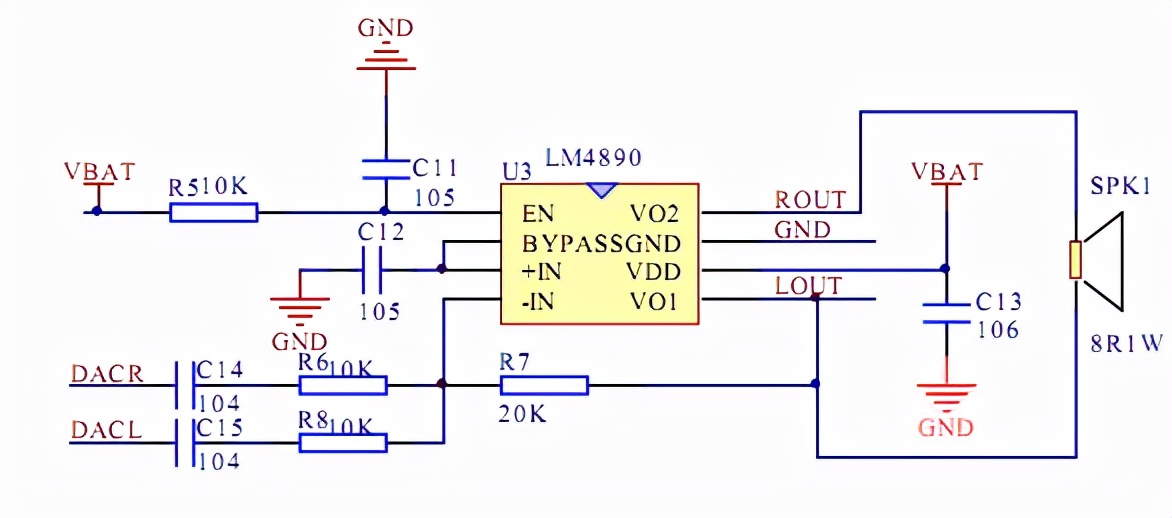

WiFi模塊通過指令，控制WT2605解碼存儲在SPI FLash的音頻數據，經過LM4890功放后播放。這里以1W的功放作為演示，調節R6，R7，R8可調整功放的增益，其他功放根據具體的芯片手冊進行設計。

三、通訊命令格式介紹

通信協議主要定義主控和 WT2605之間的交互規則，處理器如何將數據推送給WT2605進行相應的處理，WT2605反饋相應的處理結果。通信數據主要以命令幀的方式進行，一個有效的命令幀必須包含：幀頭，命令包長，命令包，校驗碼，幀尾等五部分。

幀頭由1個固定的十六進制數據表示，幀類型包含下傳命令幀（模組接收的命令幀）以及上傳命令幀（模組接收數據后反饋的命令幀，即ACK或NAK）。

命令包長表示命令幀除幀頭和幀尾外的字節數，即命令包長（1字節）+命令包（N字節）+校驗碼（1字節）= N+2 字節。

命令包是具體的命令，主要包含：命令+參數。

校驗碼，為命令包長+命令包的和。

WT2605-24SS芯片典型應用場景：

1）寵物喂食器、寵物玩具；

2）掃地機；

3）充電樁；

4）語音廣告機；

5）共享自行車、充電寶等。
