1、樣機介紹

該測試報告是基于一個能適用于寬輸入電壓范圍，輸出功率18W，恒壓輸出的工程樣機，控制IC采用了本公司的TT6267SK。

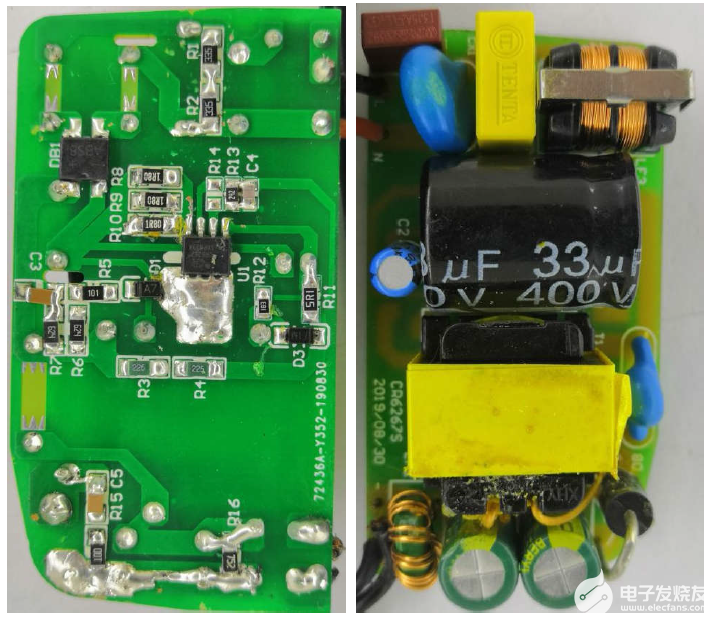

TT6267SK_12V1.5A 工程樣機示意圖

該樣機大小62.6mm×33.7mm，AC264V輸入待機功耗<100mW，平均效率>85.5%，整機（含套件外殼）可滿足40℃環境溫度滿載溫升測試要求。樣機具良好的恒流輸出效果；同時具有“軟啟動、OCP、SCP、OTP、OVP自動恢復”等多種保護功能。樣機的變壓器，采用了EE19加寬磁芯（PC40材質）。

TT6267SK 芯片特性：

● TT6267SK 內置650V高壓功率MOSFET，反激式原邊檢測PWM 功率開關；

● SOP8 封裝，一側引腳（5-8）全為內置MOS漏極，方便散熱設計；

● 內置軟啟動，減小MOSFET 的應力，內置斜坡補償電路；

● 低功耗以及良好的負載動態特性；

● 具有良好的EMI 特性；

● 具有“軟啟動、OCP、SCP、OTP、OVP”等多種保護功能；

● 原邊反饋，無需光耦和TL431，可調式線損補償，IC 基準精度±1%；

● 電路結構簡單、較少的外圍元器件，適用于小功率AC / DC 電源適配器、充電器。

TT6267SK 已經出貨3kk：

1）供貨較好；

2）全方位的技術服務

2、樣機特性

以下表格為工程樣機的主要特性。

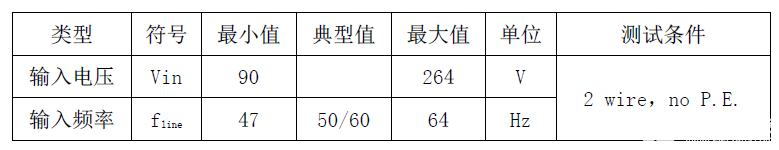

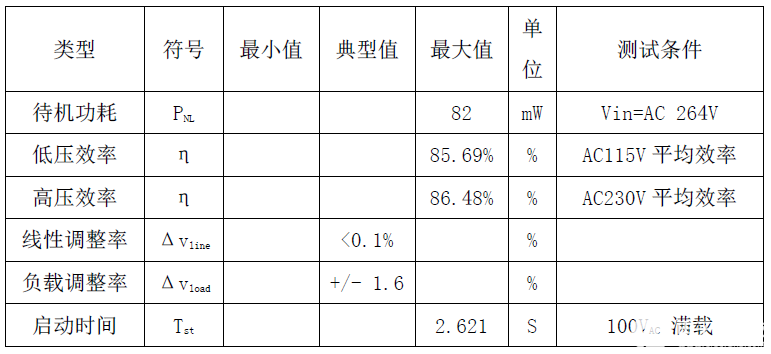

2.1 輸入特性：

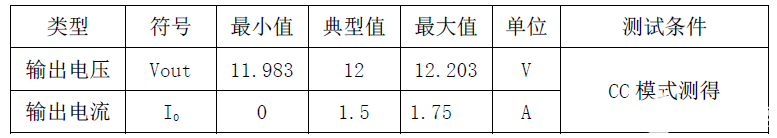

2.2 輸出特性：

2.3 整機參數：

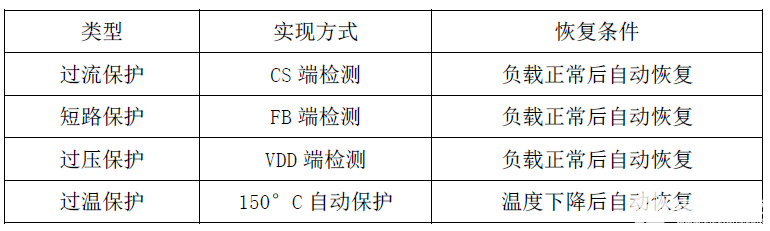

2.4 保護功能測試：

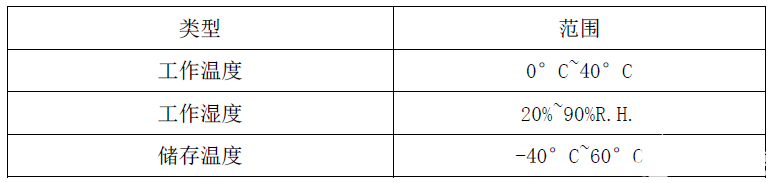

2.5 工作環境：

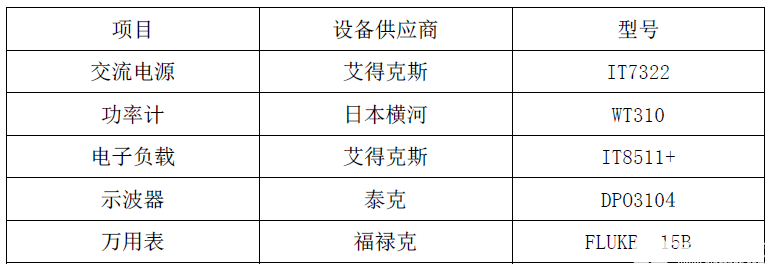

2.6 測試儀器

3、樣機結構信息

本小節展示了工程樣機的電路、版圖結構，變壓器結構及工藝。

3.1 電路原理圖及PCB 版圖：

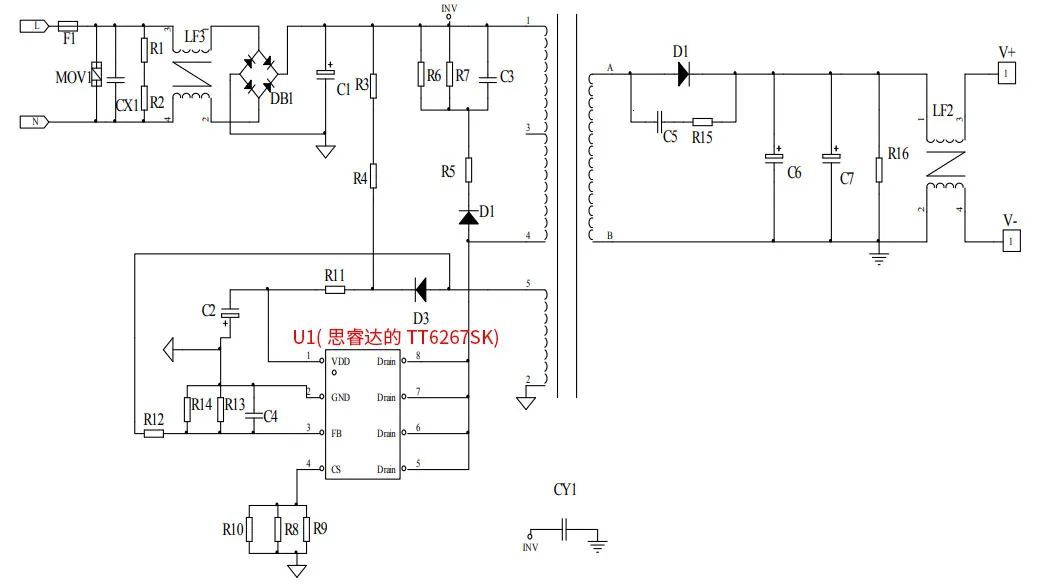

（1）原理圖：

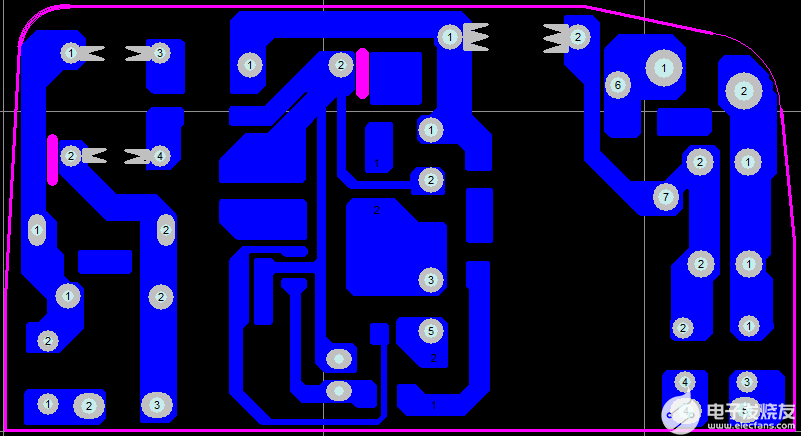

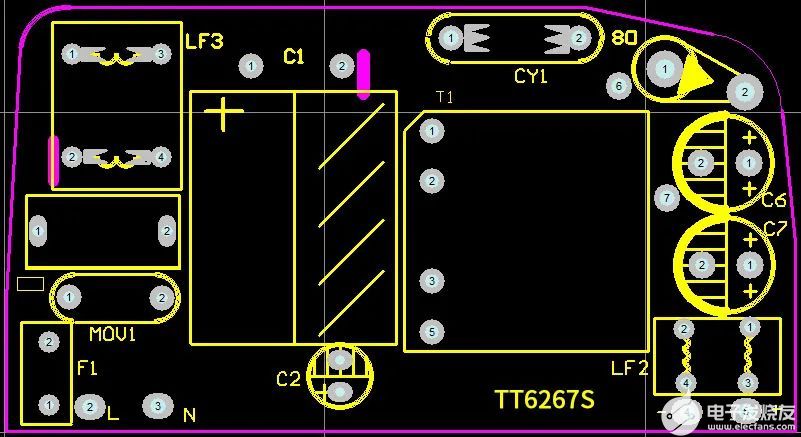

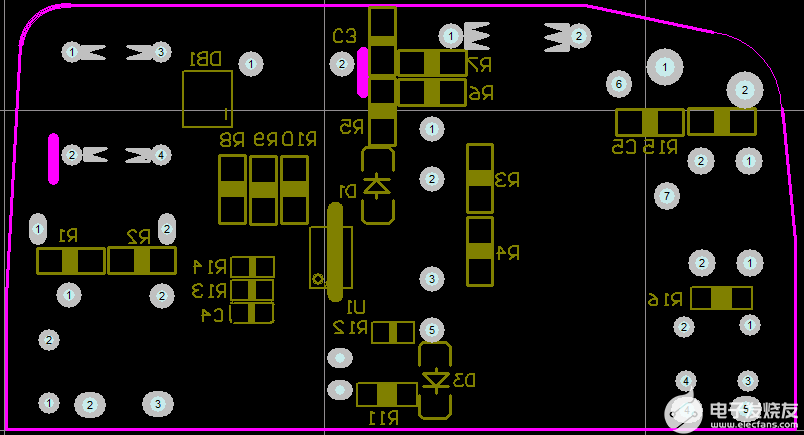

（2）PCB 版圖：

3.2 變壓器繞制工藝：

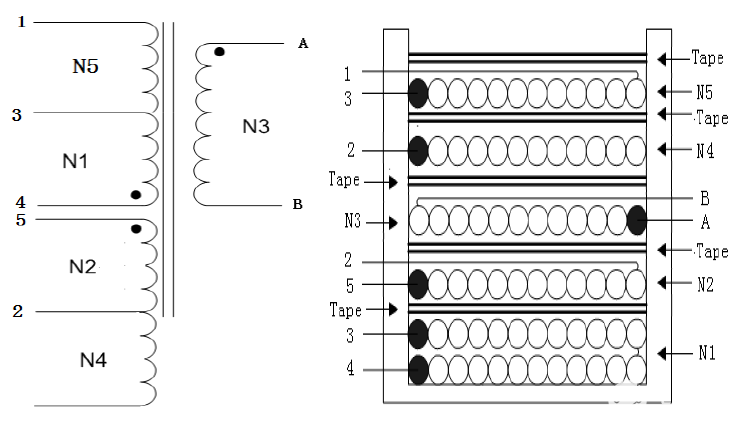

（1）變壓器電性及結構示意圖：

（2）規格參數：

1）骨架：EE19 立式加寬（7PIN）,Ae＝46mm2；

2）材質：TDK PC40 或同等材質；

3）初級、反饋: 2UEW 漆包線

4）次級: 三層絕緣線

5）絕緣膠帶:3M1298 或同等材質

6）初級繞組感量Lp：1.2mH±5%（測試條件：0.25V，1kHz）；

7）漏感量LLK：要求控制在初級繞組的5%以內(測試條件：0.25V，10kHz）)

8）耐壓測試= 3KV 5mA 1Min

9）成品要求:浸凡立水

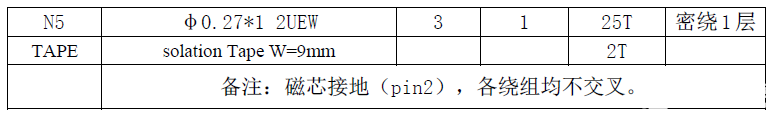

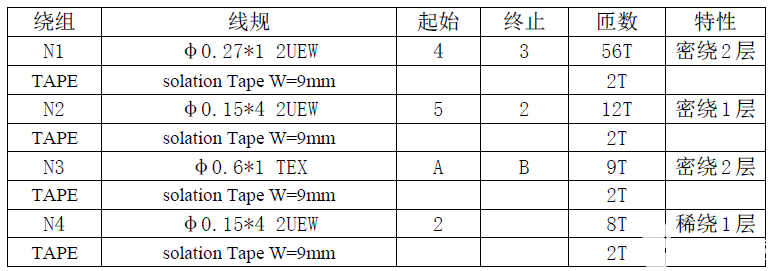

(3)、變壓器參數:

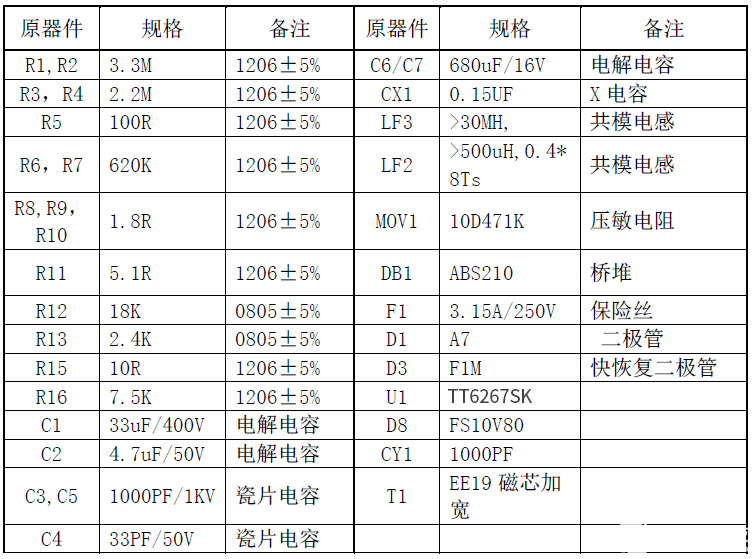

3.3 元器件清單：

4、性能測評

本小節對工程樣機的輸入部分、輸出部分、各種保護以及一些時序進行了測試，以下詳解了測試方法及結果。從測試結果來看，以下各項測試均合格，能夠滿足大部分客戶的要求。

4.1 輸入特性：

本模板經過在不同的輸入電壓(從90VAC 到264VAC)和不同負載條件（空載和滿載）下測試，得到待機功耗、效率及平均效率。

表1 、無負載待機功耗(無假負載):

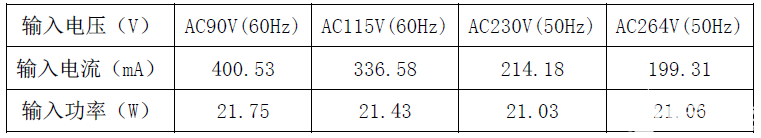

表2、 輸出帶22AWG 1.5 米線測試100%載下的輸入特性

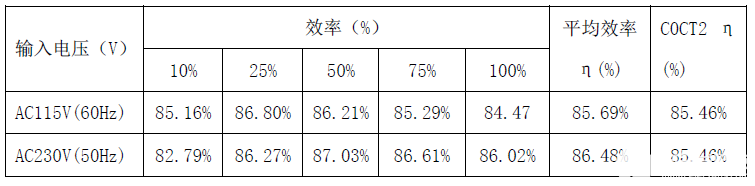

表3、輸出外接22AWG 1.5 米線測試的效率特性:

4.2 輸出特性：

注：以下數據均為外接22AWG 1.5 米線測試；

4.2.1 線性調整率和負載調整率：

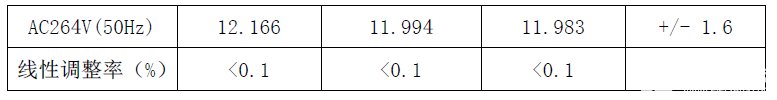

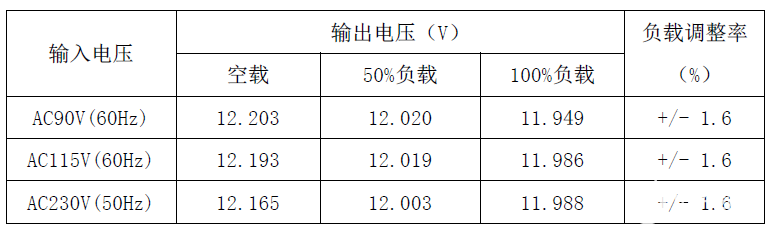

表4 線性調整率和負載調整率:

4.2.2 輸出電壓紋波：

注：紋波及噪音在22AWG/1.5M 線端測得，在此線端并聯10uF/50V 電解電容和0.1uF/50V CBB 電容，示波器帶寬限制為20MHz。

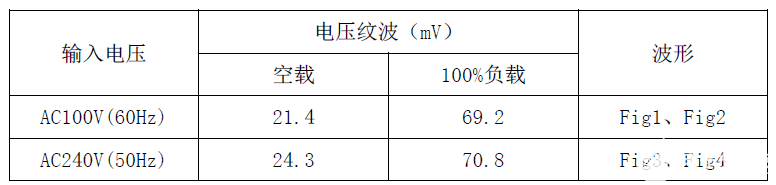

表5 電壓紋波測試

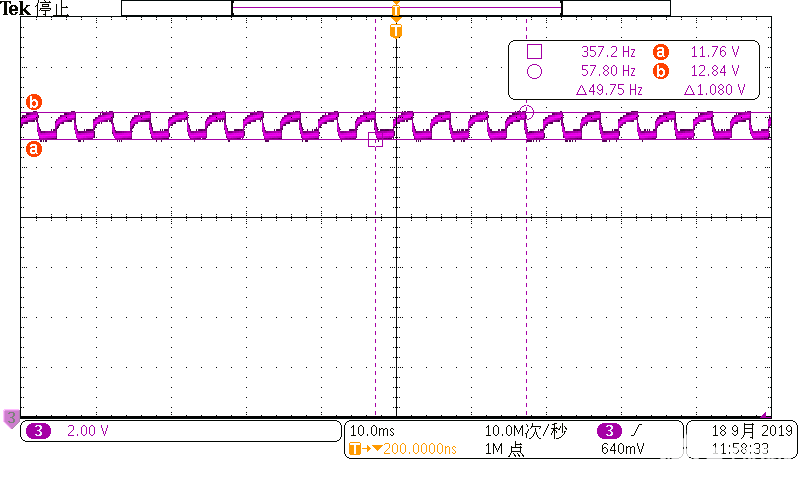

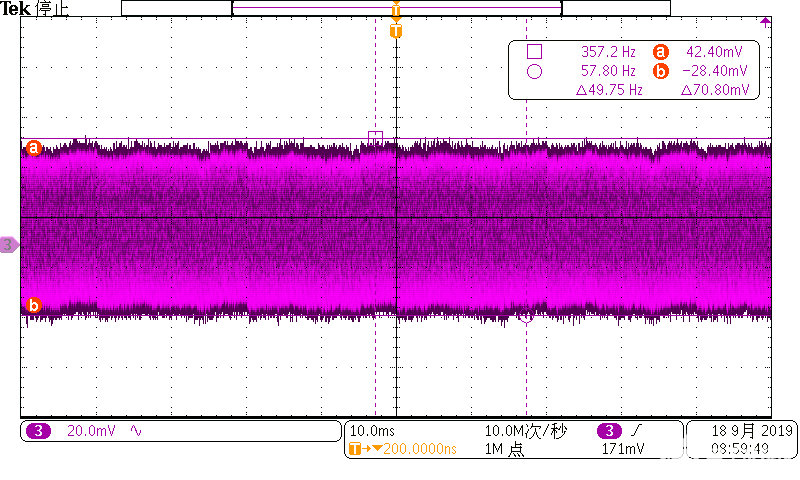

紋波噪聲波形圖：

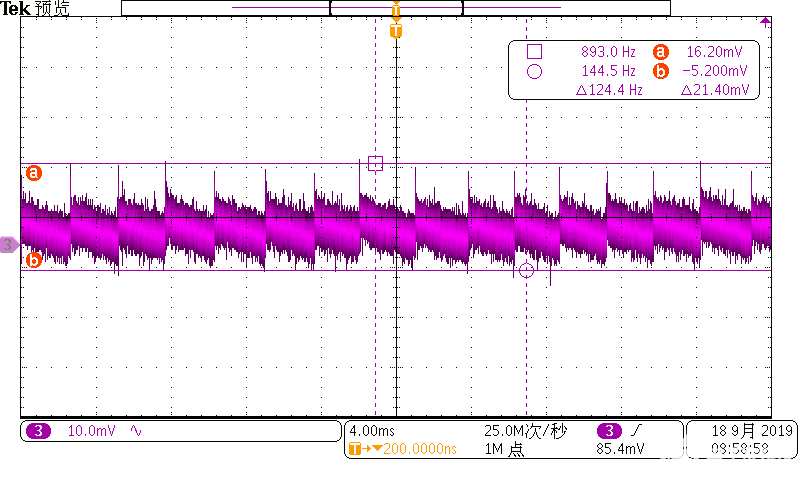

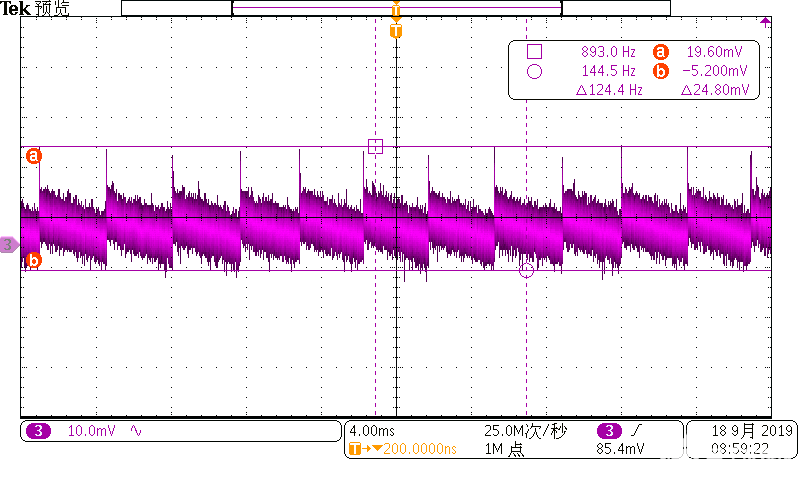

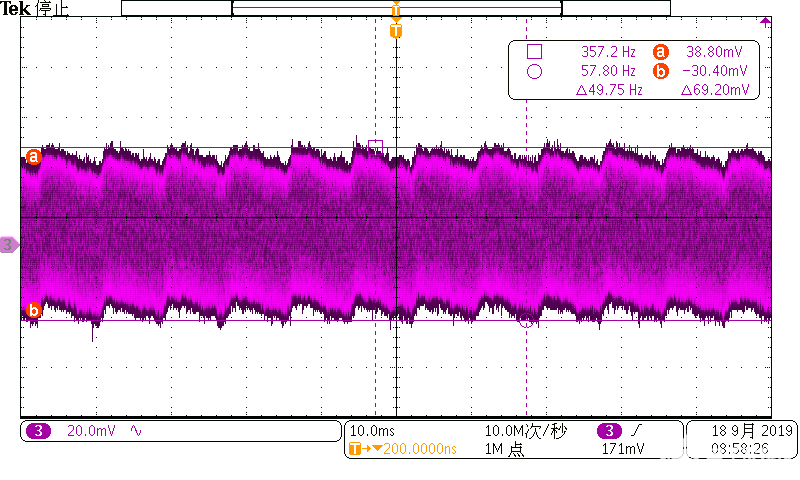

Fig1 R&N @ AC100V/60Hz,no load

Fig2 R&N @ AC100V/60Hz, 100% load

Fig3 R&N @ AC240V/50Hz,no load

Fig4 R&N @ AC240V/50Hz,100% load

4.3 保護功能：

以下涉及過流保護、短路保護的測試。

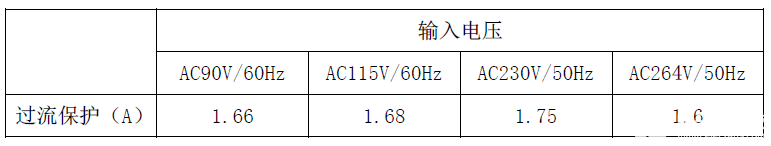

4.3.1 過流保護：

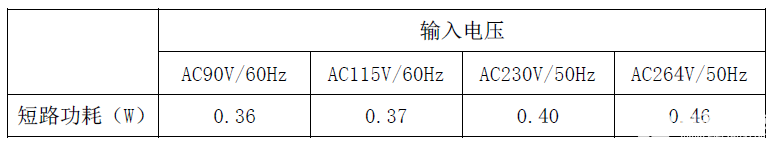

4.3.2 短路保護：功率計限流電流為2.5A

4.4 動態測試：

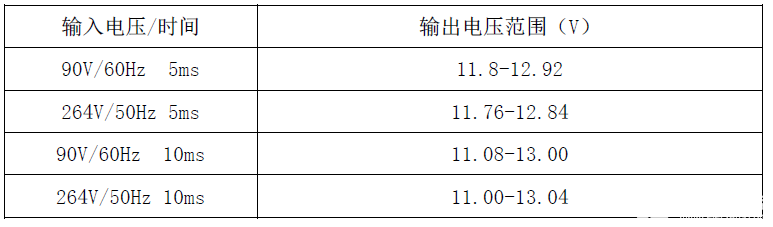

注：輸出動態負載電流設置為1.5A 持續5ms/10ms，然后為0A 持續5ms/10ms 并持續循環，上升/下降設置為1A/uS。

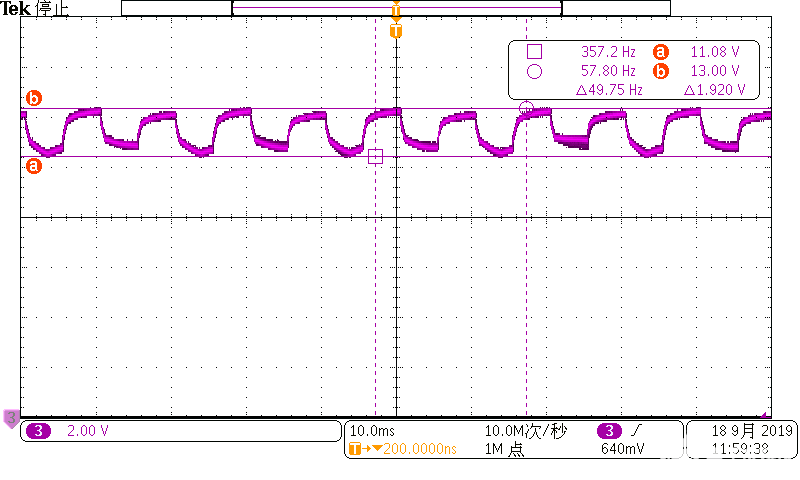

Fig1 90V/60Hz 5ms

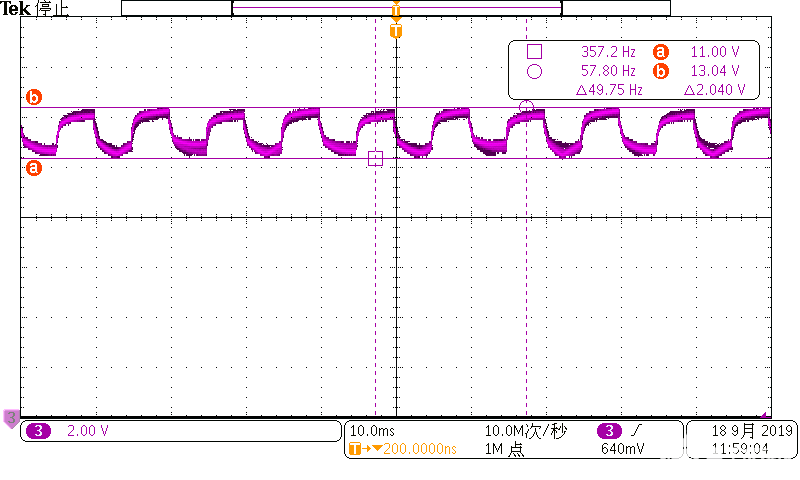

Fig2 264V/50Hz 5ms

Fig3 90V/60Hz 10ms

Fig4 264V/50Hz 10ms

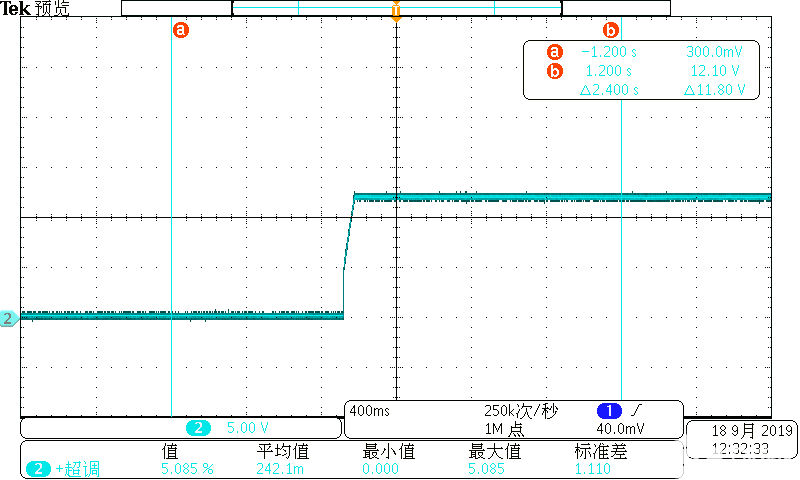

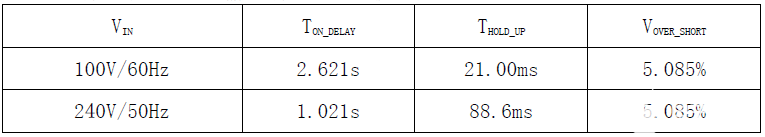

4.5 系統延時時間測試：

注：AC 端（綠色）、VO輸出端（藍色）波形圖。

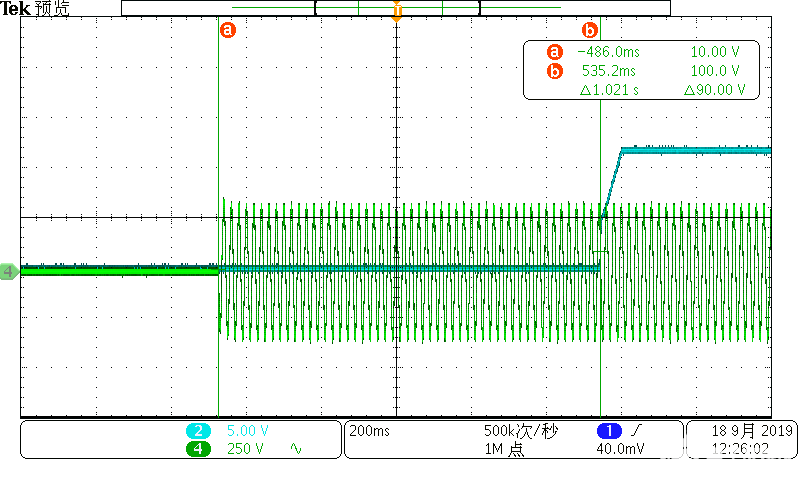

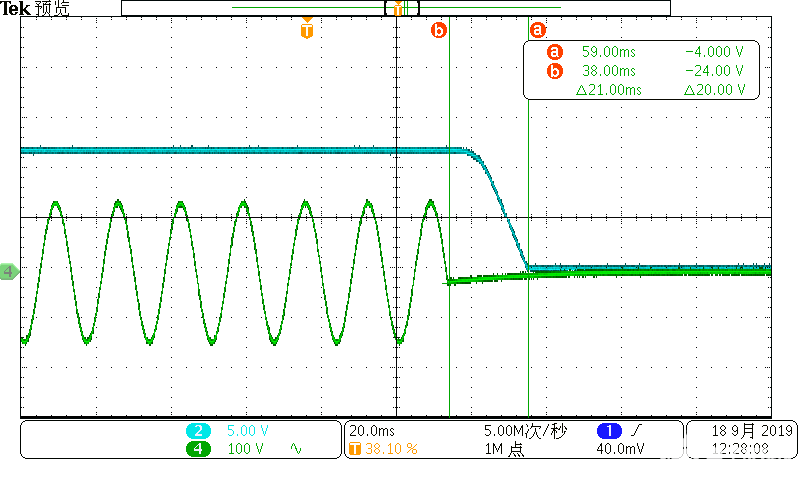

TON_DELAY@ AC100V，100% Load

TON_DELAY@ AC240V，100% Load

TON_DELAY@ AC100V，100% Load

TON_DELAY@ AC240V，100% Load

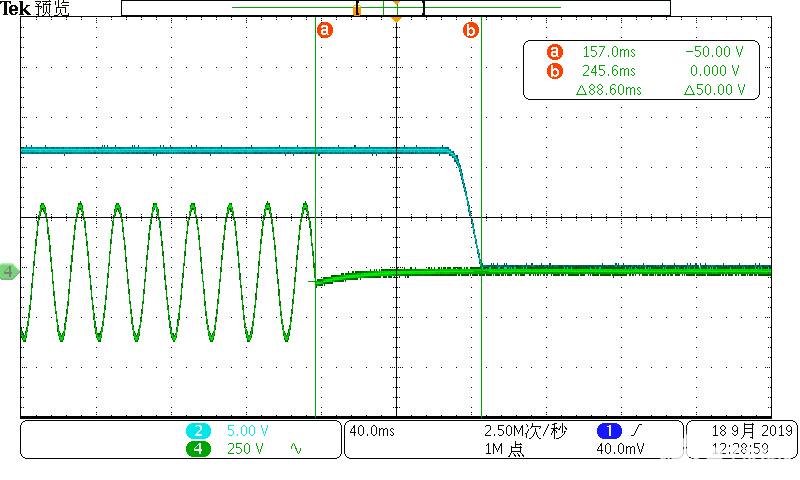

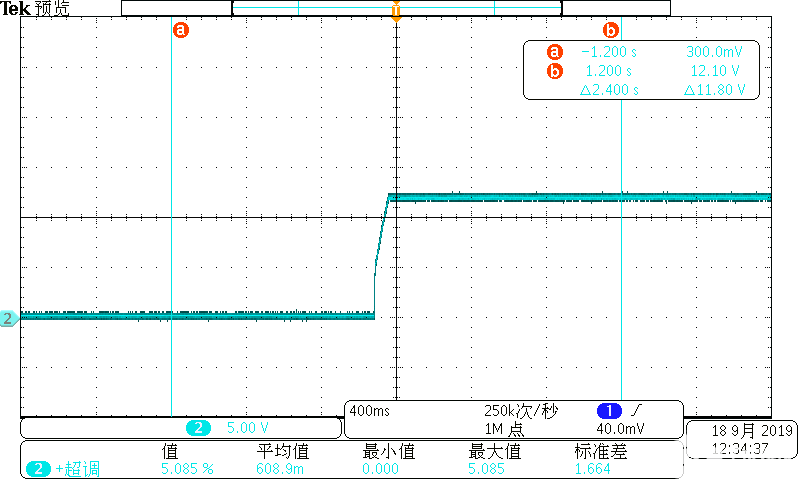

VOVER_SHORT@ AC100V，No Load

VOVER_SHORT@ AC240V，No Load

5、其它重要波形測試

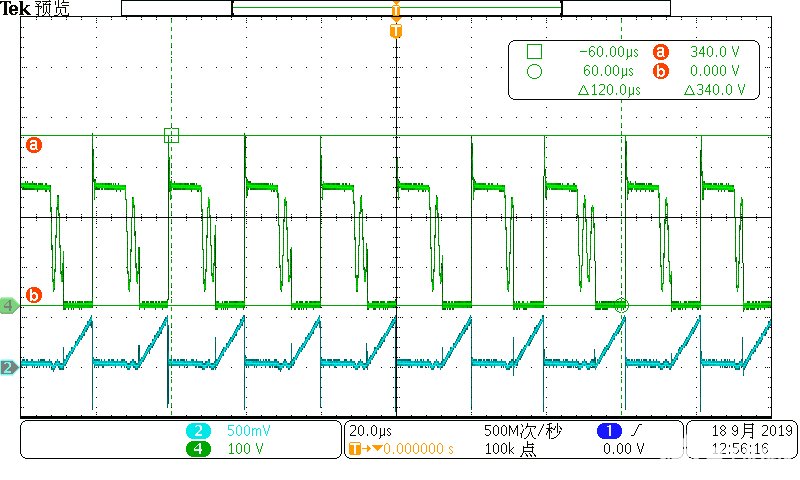

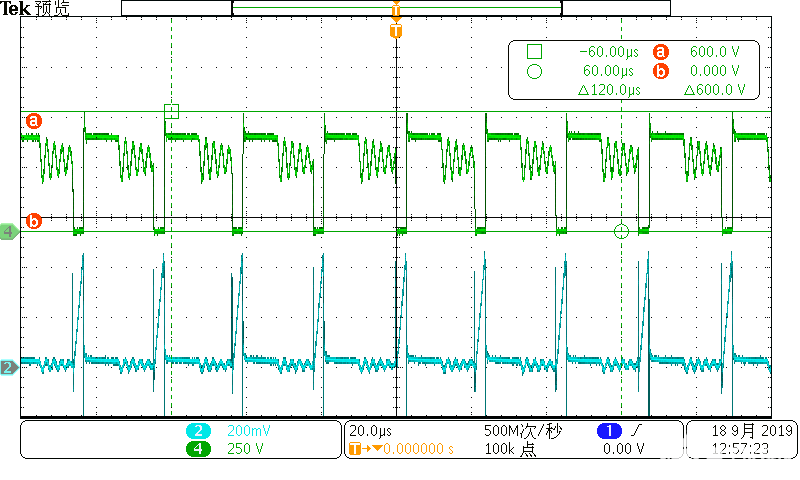

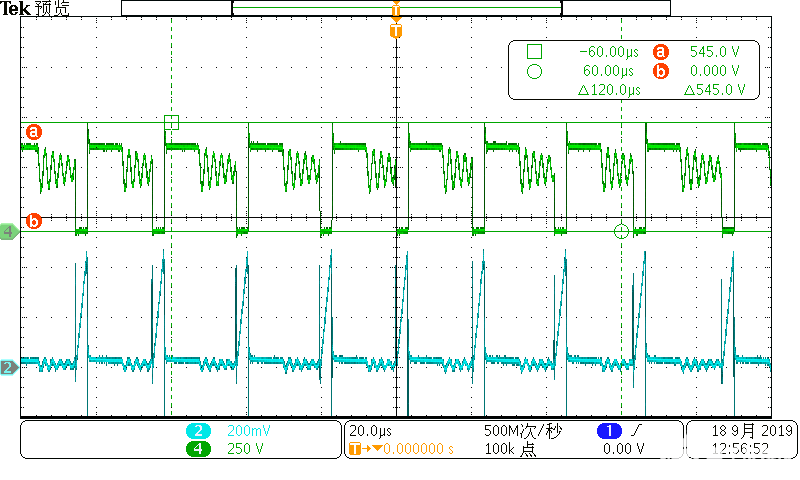

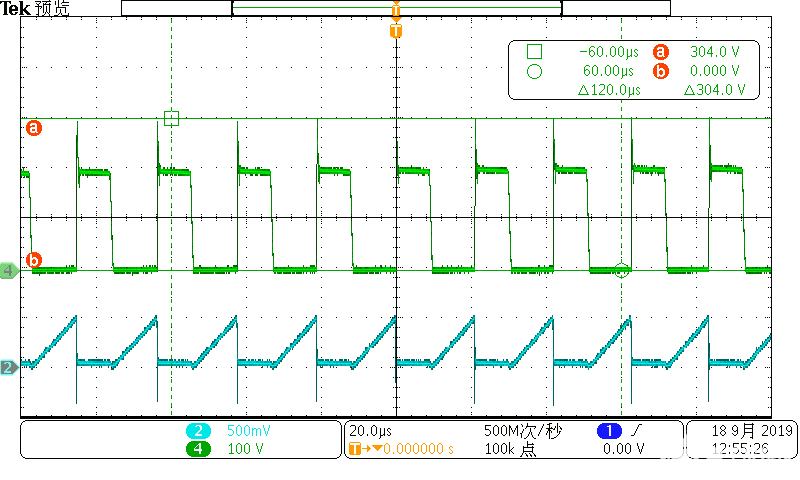

DRAIN（綠）端、CS（藍色）端波形圖：

AC90/60Hz，100% Load

AC115/60Hz，100% load

AC230/50Hz，100% load

AC264/50Hz，100% load

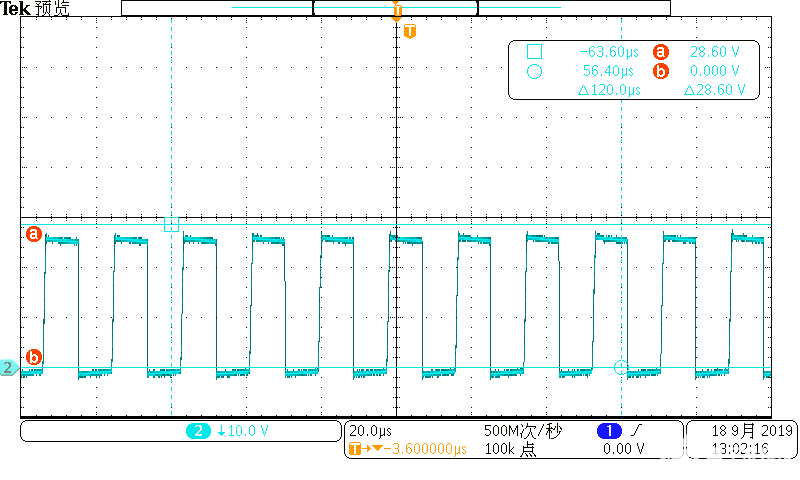

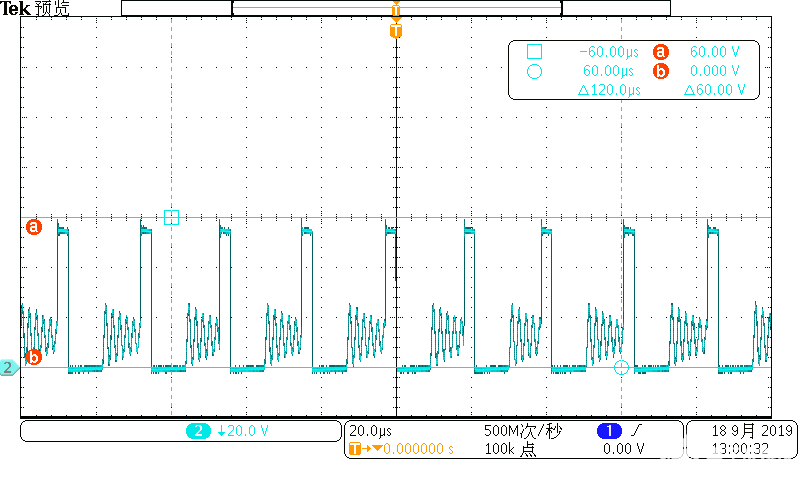

AC90/60Hz，100%load 輸出肖特基 Vds

AC264/50Hz，100%load 輸出肖特基 Vds

6、溫度測試

測試條件：40℃環境下滿載測試。

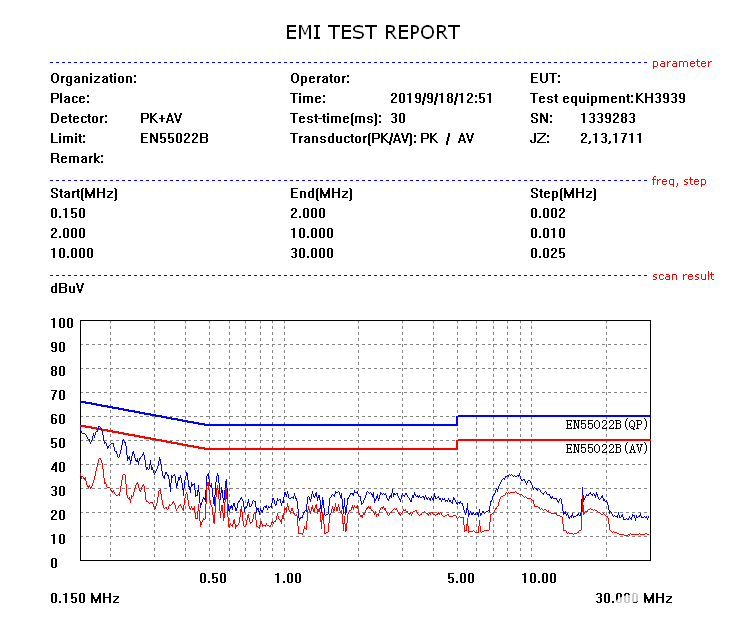

7、EMI 評估測試

測試條件：

輸入：230VAC50Hz

輸出電流：1.5A

負載類型：電阻。

限值標準參考：EN55013、EN55022B

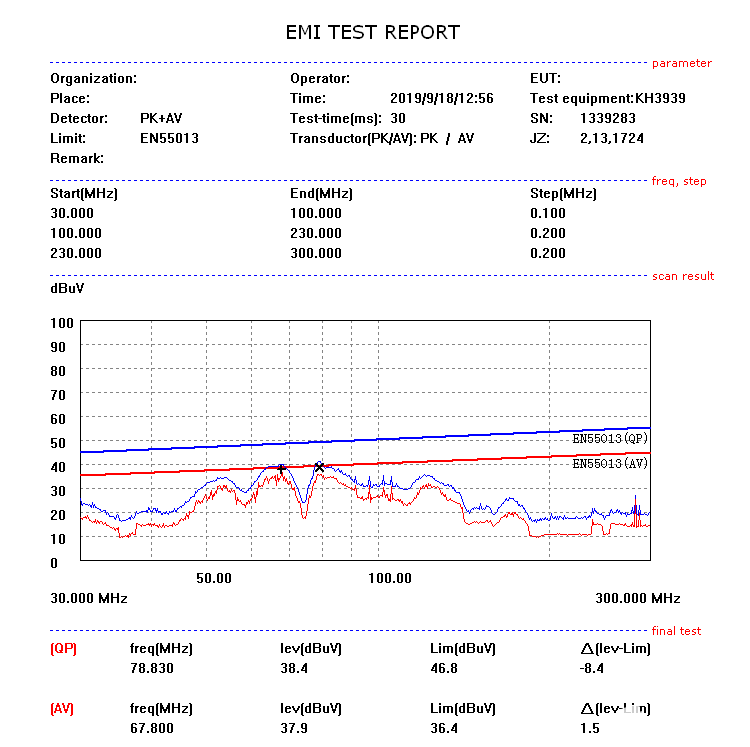

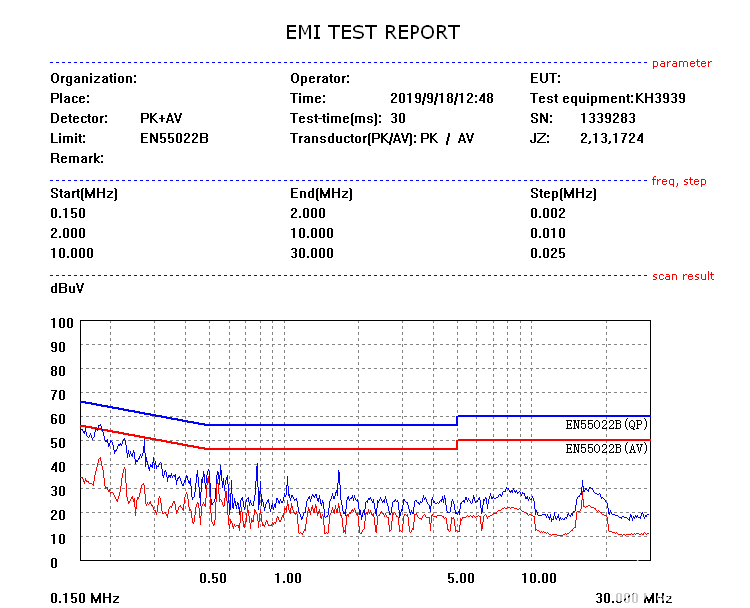

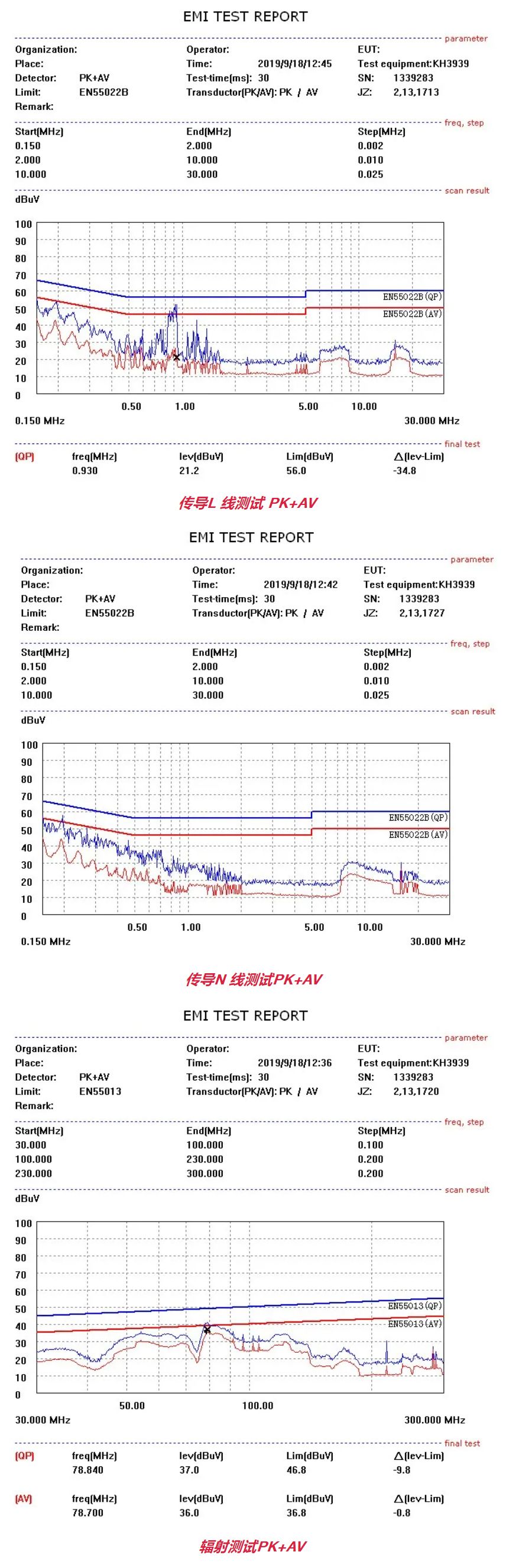

傳導L 線測試 PK+AV

傳導N 線測試PK+AV

輻射測試PK+AV

輸入：110VAC50Hz

輸出電流：1.5A

負載類型：電阻

限值標準參考：EN55013、EN55022B
