快充 30W A口+C口方案介紹：

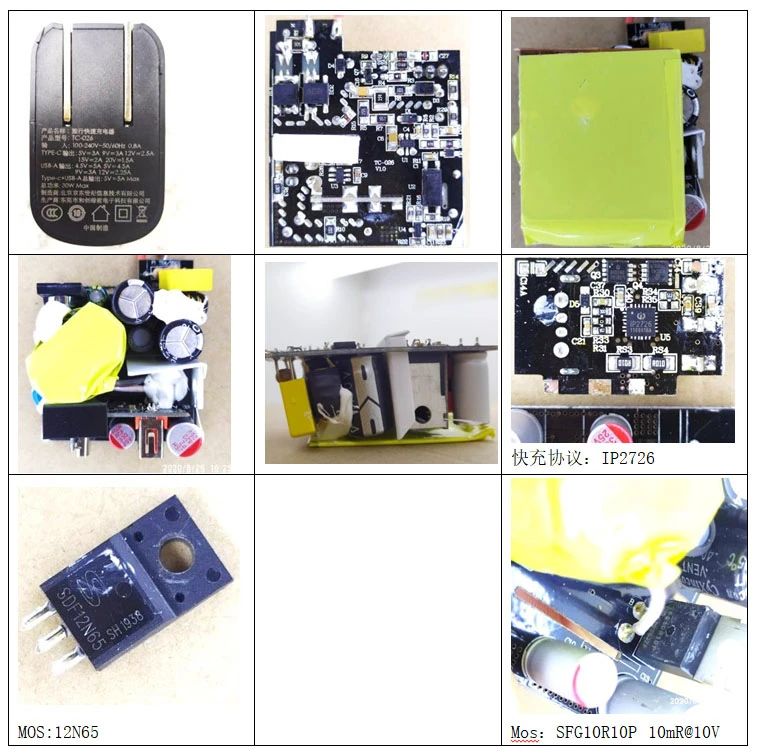

輸入2顆22uf400V電解電容，輸出2顆固態電容330uf25V+820UF25V，輸入濾波器為0.1uf X電容+磁環共模+工字π濾波。初級PWM IC XX2362+12N65 MOS，次級同步整流為力生美LN5S03+10mR 100V MOS，協議IC為英集芯IP2726+兩顆深圳銳駿NMOS Ru3040M（4.8mR@10v 30Vmos），拆解圖如下。

關于TT6890A

特點：完美兼容XX2362A

應用領域：30W PD快充，65W適配器電源；

基本應用：AC/DC適配器、電視及監視器電源、打印機、存儲設備電源

優勢：1）高性價比，成本節省30%以上；2）高穩定性。

TT6890A是一款高集成度、低待機功耗的CCM+QR混合電流模式 PWM 控制器。TT6890A輕載時會降低頻率，最低頻率22kHz可避免音頻噪聲。

TT6890A提供了完整的保護功能，如cycle-by-cycle電流限制、OCP、OTP、VDD_OVP、UVLO等，還可以通過PRT腳分別精確設置外置過溫保護和輸出電壓過壓保護。軟啟動功能可以減少系統啟動時MOSFET的應力，前沿消隱時間簡化了系統應用。

通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了EMI設計。TT6890A提供SOT23-6L的封裝。

管腳排列

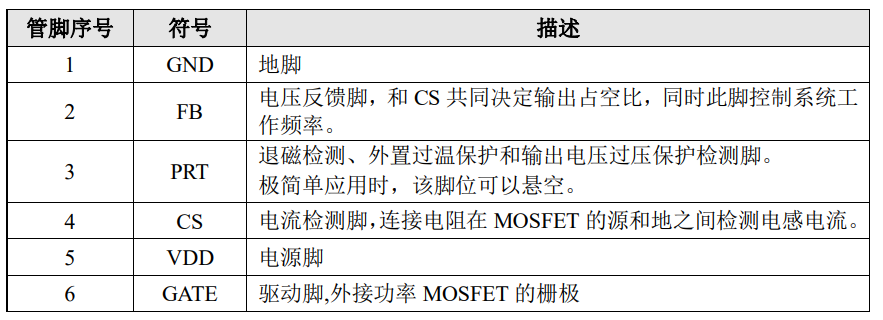

管腳描述

典型應用

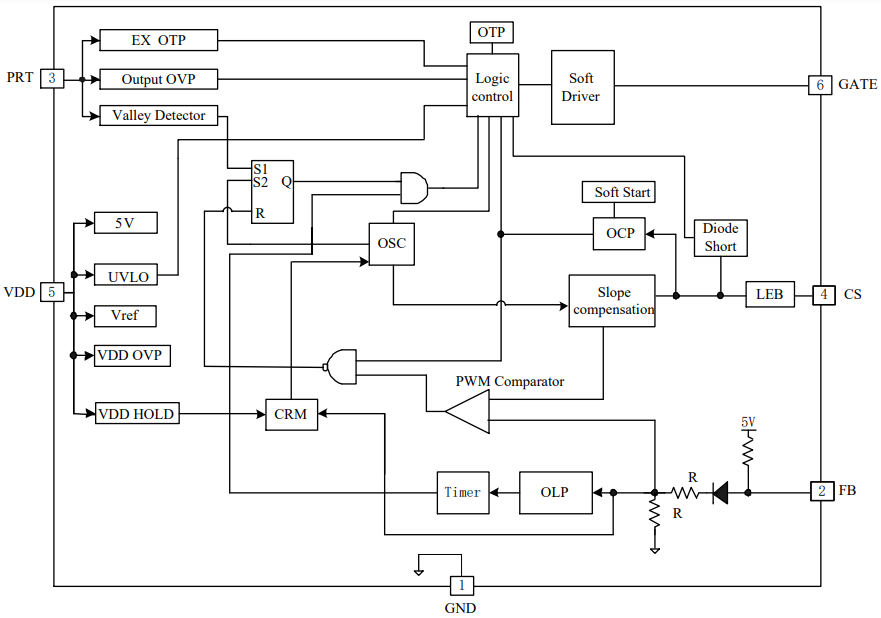

模塊說明

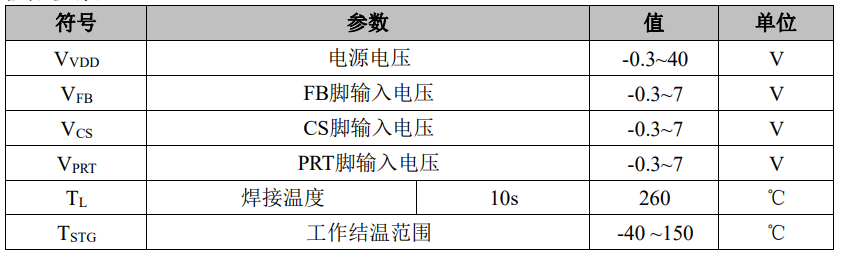

極限參數

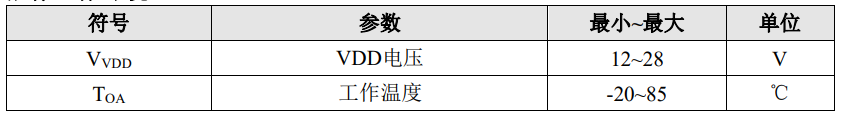

推薦工作環境

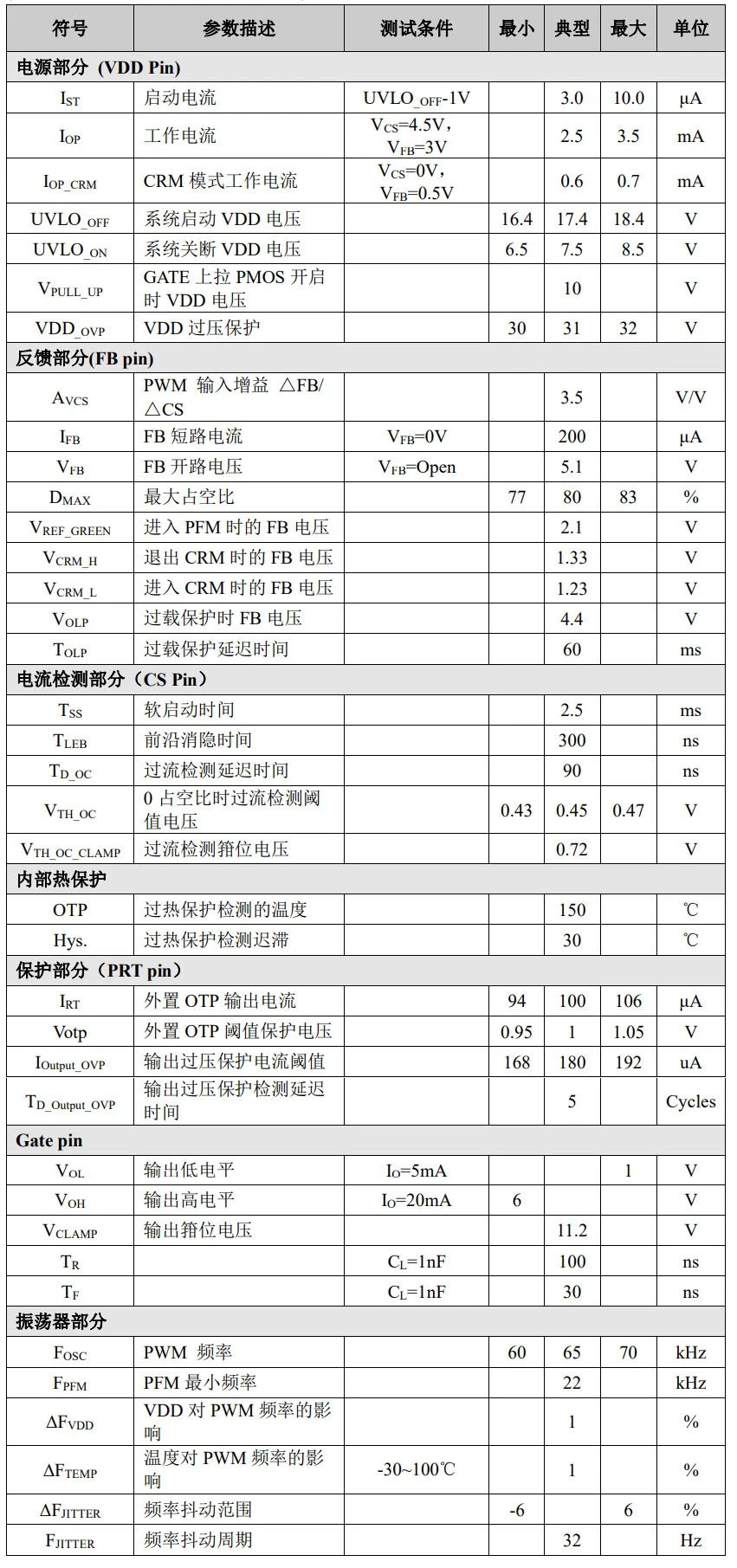

電學參數(TA=25°C 除非特別說明VDD=18V)

啟動部分

芯片啟動電流很小，因此可以用較大的啟動電阻，既能滿足啟動需要，又可以達到減小功率損耗的目的。當VDD上的電容電壓達到啟動電壓，IC 啟動，以后VDD就由輔助繞組 提供能量。

綠色節能

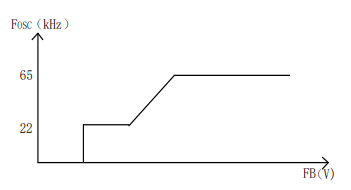

對反激電源而言，主要的待機損耗包括傳導損耗、開關損耗和控制芯片的損耗，而這些損耗都和開關頻率有關。TT6890A為多模式PWM控制器，在重載時TT6890A工作在PWM模式，頻率為65kHz，通過調節脈沖寬度控制輸出電壓。FB電壓隨著負載減小而減小，當FB電壓小于設定電壓值VREF_GREEN時，內部模式控制器進入PFM，振蕩器的工作頻率隨著負載的降低而降低，并最終箝位在22kHz附近，當FB電壓繼續減小時，內部模式控制器進入CRM （Cycle Reset Mode），從而進一步降低待機功耗。TT6890A在低壓負載較重時工作在連續導通模式(CCM)，此時每個周期由內部振蕩器開啟，當負載降低或者輸入電壓變高時，系統工作在斷續導通模式(DCM)，此時工作模式為受振蕩器控制的谷底導通模式，以此減小開啟時刻的功率損耗，提高中低負載的效率。

內部同步斜坡補償

電流模式控制比普通的電壓模式控制具有很多優點，但是同樣存在著一些缺點。特別是當PWM 占空比大于50%,整個控制環路可能變得不穩定,抗干擾性能變差。TT6890A內置一個同步的斜坡補償可以提高系統的穩定性，防止電壓毛刺產生的次諧波振蕩。

多功能復用的PRT引腳

TT6890A提供了精確的外置OTP保護和輸出過壓保護功能，此功能通過 PRT腳進行檢測。在功率MOS管關斷時，通過檢測從輔助繞組流進PRT 腳的電流檢測輸出電壓狀態，通過調節PRT 腳上偏電阻可以精確設置輸出OVP功能。在功率管開啟過程中，PRT腳向外流出電流，每間隔一個周期的向外流出電流差值為100uA，這100uA在溫敏電阻上會形成相 應的電壓，如果該電壓觸發了外置 OTP 閾值電壓，則經過一段時間后觸發外置OTP保護。

谷底檢測

在功率MOS關斷后，輔助繞組正端電壓由負電壓變為正電壓，變壓器進入退磁階段，當退磁結束后，輔助繞組正端的電壓開始下降并以一定的諧振頻率開始振蕩，此時通過檢測PRT引腳的電壓來檢測谷底，當檢測到內部振蕩器的下降沿到來后的下一個谷底時，功率MOS的下一個導通周期開始。

軟啟動

VDD電源啟動瞬間，TT6890A 芯片內部都將觸發軟啟動功能，即在 VDD電壓達到UVLO_OFF以后，在大約2.5ms時間內，峰值電流從0上升到最大值峰值電流，以減少電源 啟動期間功率管電壓應力。注意：無論何種保護導致的VDD再次啟動，都必將觸發軟啟動功能。

前沿消隱(LEB)

開關管的每次開啟不可避免帶來開關毛刺，它通過RCS采樣后，對內部邏輯電路帶來干擾，引起內部寄存器的誤動作。為了消除開關毛刺的影響，TT6890A中設計了 300ns 的前沿消隱電路，它可以代替傳統的外接RC濾波電路，簡化外圍設計。

功率輸出

TT6890A采用特殊的驅動輸出，采用軟驅動模式，降低功率 MOSFET 開關噪聲，同時 減小了功率 MOSFET 開關損耗。同時內部振蕩器采用抖動方式，降低工作噪聲，簡化EMI設計。

保護功能

TT6890A提供了豐富的保護功能，比如 cycle-by-cycle 電流限制、UVLO、輸出二極管 短路保護、OTP和OVP等。

當輸出過載或短路發生時，FB電壓會上升，當 FB大于4.4V，并持續 60ms，內部的過功率保護電路觸發并關斷 GATE，系統處于鎖定狀態，直到VDD降到UVLO_ON以下系統才 能重新啟動。當輸出續流二極管發生短路時，CS電壓會上升，當CS電壓大于 1.1V，并持續八個周 期，內部的保護電路觸發并關斷 GATE，系統處于鎖定狀態，直到 VDD 將到 UVLO_ON以下 系統才能重新啟動。

降低EMI技術

TT6890A具有頻率抖動功能，即開關頻率以 65kHz 為中心頻率，在±6%的范圍內小幅變 化，從而分散了諧波干擾能量。擴展的頻譜降低了窄帶EMI，簡化了系統的設計。

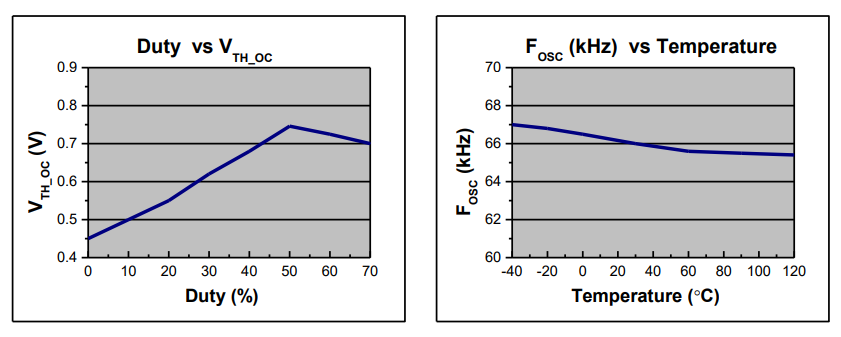

特性曲線及波形

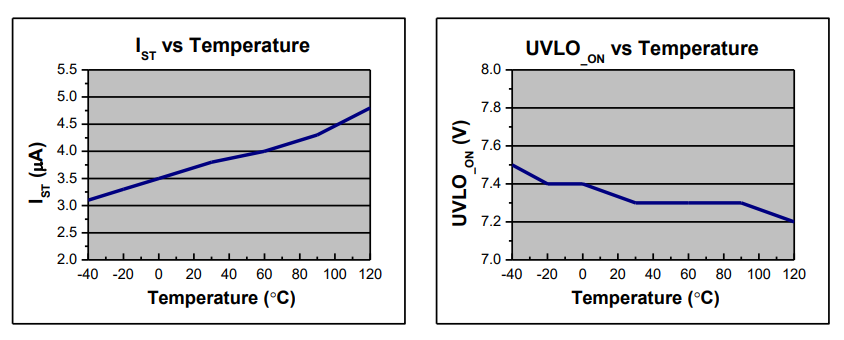

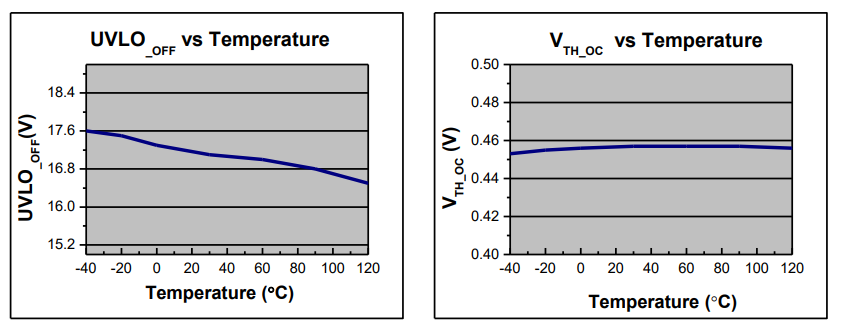

（VDD=18V，TA=25℃ 除了另作說明）。

使用TT6890A替換XX2362對比測試

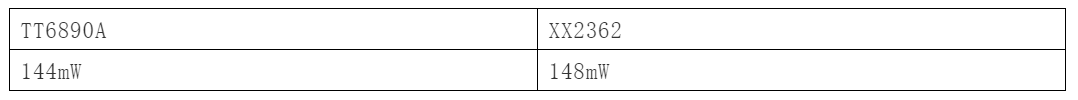

1、AC264V 待機

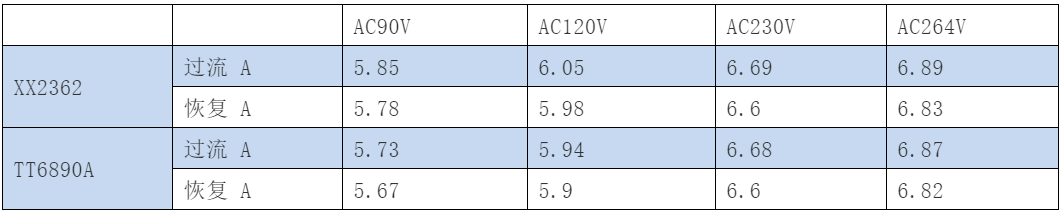

2、過流恢復點對比

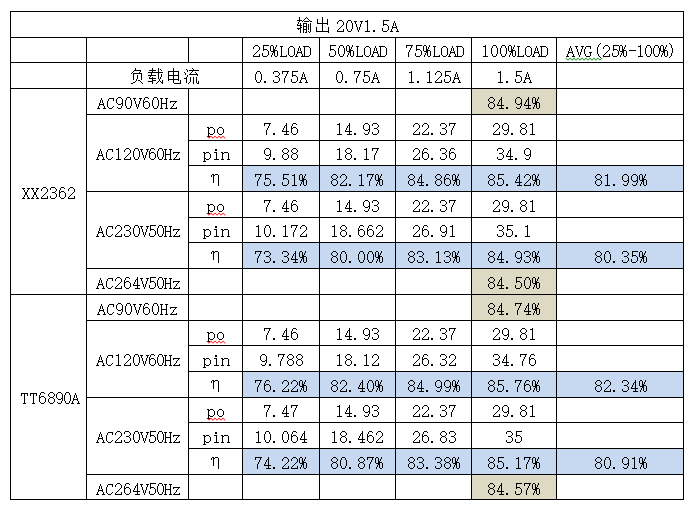

3、效率對比

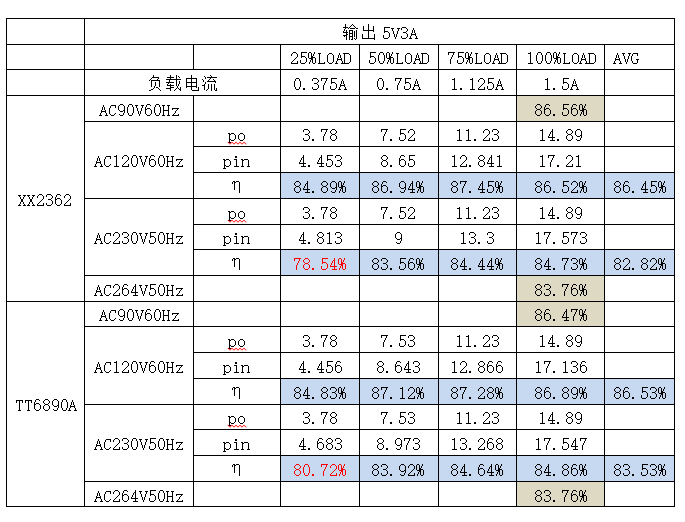

對比情況，TT6890A整體效率比XX2362偏高0.3%，另外5V3A屬于整機處于輕載段紅色字體AC230V 25%載XX處于臨界burst，TT處于完全burst，XX2362效率此點偏低2.2%。

對比結果：整體性能基本無差異，可以相互替代使用。
