水位檢測報警電路設計

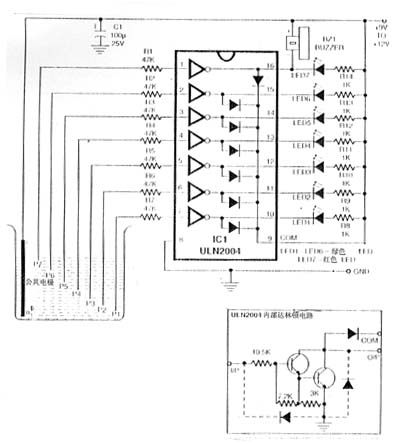

這里介紹一種由ULN2004集成電路和探針電極組成的水位檢測報警電路，如圖1所示。該報警電路，只需稍加修改，即可制作農村家用型水箱自動上水控制器。由于集成電路ULN2004在電子市場上很容易購置（售價7元以下），所以市場上的一種農村水箱自動上水裝置，常用該IC制成。
ULN2004（IC1）集成電路，其內部是由CMOS器件組成的7通道達林頓矩陣電路，單個達林頓電路如圖1的右下角所示。

在圖1的水塔中，裝有P1～P7的電極，各電極分別通過電阻R1～R7與IC1的輸入端（通道的1～7）①～⑦腳相連。此外，水塔中有一公共電極與電源+9V相連。IC1的輸出⑩～16腳外接有LED1～LED7的發光二極管，作為輸出端工作狀態顯示之用。此外，IC1的⑨腳為供電端（+9V），⑧腳為接地端。
電路工作原理
當水塔水位上升，其電極探針P1～P7依次與水接觸時，則IC1的輸入端⑦～①腳依次變成高電平，接著IC1的輸出端⑩～16腳也依次變成低電平，結果LED1～LED7相繼點亮，一旦P7與水接觸時（最高水位），第16腳外接的蜂鳴器發出響聲，提示水塔，水位已到設定點。
若把該電路中的電極探針減少，在IC1的輸出端外接接口電路驅動水泵，即可制作農村水箱自動上水裝置。
