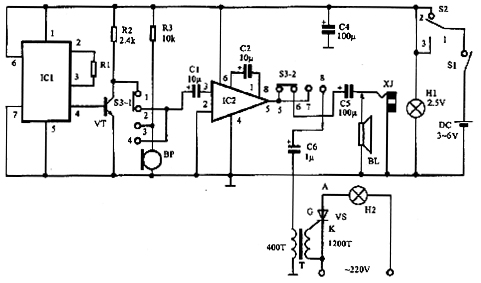

多功能呼救器電路原理圖

工作原理：
其原理如圖所示。整機由呼救報警信號產生電路、音頻功放電路、聲控彩燈節拍器與轉換開關等部分組成。

當合上電源開關S1，轉換開關S2置2位，S3置1?與5?位時，本機處于呼救報警狀態。由IC1音樂集成電路KD9561組成的呼救報警信號發生器被觸發導通，產生的報警信號經三極管VT(9013)前置放大，再經音頻功放電路IC2(LM386)放大，后級C5推動揚聲器(BL，8Ω)發出呼救報警信號。
當S2置3時，小燈泡H1通電發光，此時為照明狀態。當S2置2位，S3置2?位時，微音器BP將微音信號經電容C1耦合至IC放大，并通過耳機發音，起到助聽作用，該聲音通過揚聲器放出時，就可起到擴音作用。
當S2置2位、S3置3?位時，話音或音樂信號經微音器BP輸出微音信號、再經IC2放大后，通過變壓器T耦合至單向可控硅VS的控制極G，觸發VS隨著話音或音樂信號的大小，時而導通，時而截止，使彩燈H2閃光。
當S2置2位，S1兩端并接門鈴按鈕線，該機就可用作門鈴。
電路中，R1為音調調整電阻，C1、C5為耦合電容器，C2為IC2的增益調整電容。

元件選擇與制作：
IC1選用軟封裝工藝的四聲音樂集成電路KD9561；IC采用八腳雙列直插式塑封音頻功放集成電路LM386，VT用9013。T可采用半導體收音機輸出變壓器。單向可控硅VS選用3A100V的。H1用聚光手電泡。S2為2×2按鈕開關，S3為2×4開關。

多功能呼救器有呼救、照明、助聽、門鈴、聲控彩燈節拍等多種功能。其體積如袖珍收音機，故攜帶方便。
