CPU 317-2PNDP組態PROFINET接口

機器人及PLC自動化應用 ? 來源:機器人及PLC自動化應用 ? 作者:機器人及PLC自動化 ? 2021-01-18 11:30 ? 次閱讀

第 1 步:設置 PG/PC 接口

1. 選擇“開始 > SIMATIC > STEP 7 > 自定義 PG/PC 接口”。

結果:將打開用于設置 PG/PC 的對話框。


2. 選擇訪問路徑。然后為所用網卡設置 TCP/IP 協議。

單擊“Properties”(屬性)。在“屬性”對話框中設置“分配項目特定 IP 地址”選項。單擊“OK”(確定)兩次,進行確認。

結果:您的 PG/PC 設置得以應用。

第 2 步:在 STEP 7 的 HW-Configuration 中組態硬件

在 STEP 7 中創建新項目

1. 選擇“文件 > 新建... ”

2. 輸入項目名稱并單擊“OK”(確定)進行確認。

結果:這樣就創建了一個新項目


添加新的 S7-300 站

1. 選擇“插入 > 站 > SIMATIC 300 站”。

結果:窗口右側的 SIMATIC 300(1) 圖標將高亮顯示。


添加導軌


1. 在窗口右側,首先雙擊 SIMATIC 300(1) 圖標,然后雙擊 Hardware (硬件)圖標。

結果:將打開硬件配置編輯器 (HW Config) 。


2. 可從窗口左側的硬件目錄插入硬件組件。

如果未顯示任何目錄,請使用菜單命令視圖 > 目錄將其激活。

在硬件目錄中,先選擇 SIMATIC 300,然后再選擇 Rack 300 。將裝配導軌拖放到

HW Config 窗口的上面部分。

結果:這會將裝配導軌粘貼到 HW Config 窗口的上面部分。

第 3 步:插入 CPU 317-2 PN/DP 并為其分配 IP 地址

1.從硬件目錄中選擇 CPU-300 。將 CPU 317 PN/DP 拖放到裝配導軌的插槽 2 中。CPU 317-2 PN/DP 將插入到插槽 2 中,并顯示 PROFINET 接口 X2 的屬性對話框。

2.



2. 輸入 IP 地址和子網掩碼。

當在公司網絡上操作時,請聯系您的網絡管理員來獲取有關此地址的信息。

3. 如果通過路由器建立連接,還必須輸入路由器地址。

當在公司網絡上操作時,請聯系您的網絡管理員來獲取有關此地址的信息。

4. 單擊“新建”,然后為新的工業以太網子網分配名稱。單擊“OK”(確定)對條目進行

確認。

結果:您創建了一個新的“工業以太網”子網。

5. 單擊“OK”(確定)按鈕。

結果:CPU 317-2 PN/DP 的 PROFINET 接口 X2 的屬性窗口將關閉。

6. 此時,還可在 HW-Config 中設置 PROFINET 接口的選項:

在 HW-Config 中,雙擊 CPU 317-2 PB/DP 的 PROFINET 接口 X 。

如有必要,切換到“選項”標簽。在這里可以自定義網絡設置。默認值是“自動設置”,這個默認值通常可以滿足無錯通訊。錯誤設置或自動網絡設置可導致通訊故障(例如,連接失敗或網絡頻繁出錯)。


在這種情況下,請調整網絡設置,使之符合網絡組態。

結果:您可在 HW-Config 中自定義網絡設置。


保存并編譯組態:

1. 選擇菜單命令“站 > 保存并編譯”。

結果:編譯并保存硬件配置。

2. 選擇菜單命令“PLC > 下載到模塊”。

結果:將顯示目標組選擇對話框。


已將 CPU 317-2 PN/DP 選取為目標模塊。

3. 單擊“OK”(確定)確認該對話框。

結果:將顯示站地址選擇對話框。


4. 單擊“View”(視圖)。

結果:PG 將讀取 MAC 地址并將其顯示在對話框中。


5. 選擇 CPU 的 MAC 地址所在的行,然后使用“確定”進行確認。

結果:消息窗口將打開。


6. 使用“是”確認此消息。

結果:IP 地址被分配給了 CPU ,此組態得以加載。


7. 通過菜單命令“站 > 關閉”關閉 HW-Config,使用“是”答復有關保存的詢問。

結果:將關閉 HW Config。此時,CPU 顯示在 SIMATIC 管理器中的站中。

責任編輯:lq

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • cpu
    cpu
    +關注

    關注

    68

    文章

    11029

    瀏覽量

    215858
  • 接口
    +關注

    關注

    33

    文章

    8923

    瀏覽量

    153147
  • Profinet
    +關注

    關注

    6

    文章

    1529

    瀏覽量

    24884

原文標題:CPU 317-2 PNDP組態 PROFINET接口

文章出處:【微信號:gh_a8b121171b08,微信公眾號:機器人及PLC自動化應用】歡迎添加關注!文章轉載請注明出處。

收藏 人收藏

    評論

    相關推薦
    熱點推薦

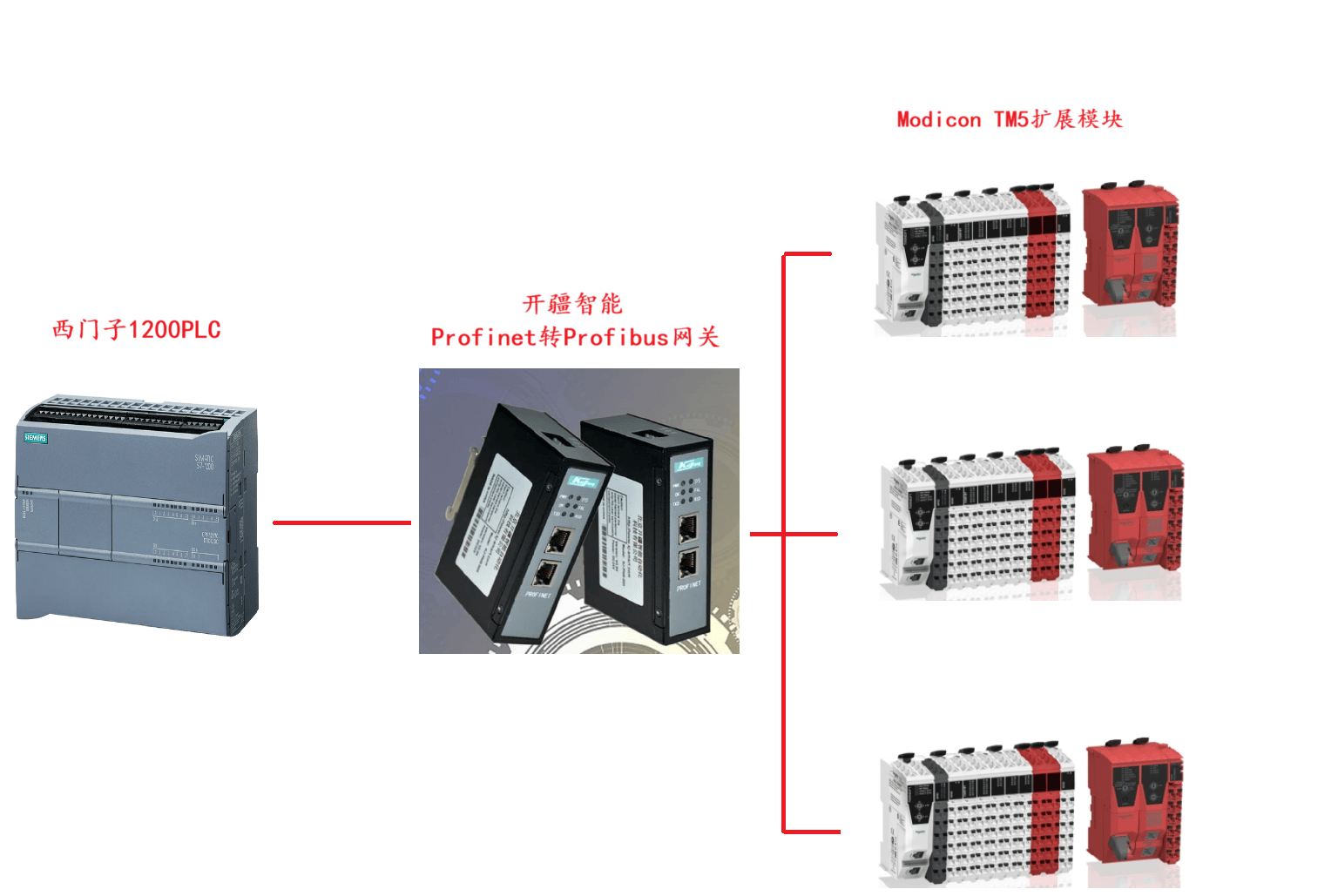

    開疆智能Profinet轉Profibus網關連接Modicon TM5擴展模塊案例
