ProDAQ5716-16通道電橋信號調理單元的功能特點分析
ProDAQ5716是一臺19英寸，1U高的可盤裝信號調理單元，提供16個應變片或ICP傳感器的信號調理。可連接至一塊ProDAQ3416-16通道ADC功能卡或兩塊ProDAQ3424-8通道24-bitADC功能卡上使用。
橋路信號調理為每個通道提供了高至20V的可編程激勵電壓，以實現在0..10V及0.。-10V的正/負激勵電壓的獨立編程，每通道的電流可達50mA。通過使用每個通道的遙感線自動補償引線電阻帶來的損耗。內置的高性能120及350歐姆電阻，及用戶可自定義的電阻插槽可靈活切換1/4橋和半橋補償。
每通道配備了分流校準電阻以調理并移除橋路偏置電壓，三相通用型共模濾波器可去除任何不需要的高頻共模信號。同時每個通道包含了AC/DC耦合和ICP信號調理回路，支持TEDSclass1和class2。
特點：
1/4橋，半橋，全橋支持。
內置分流器校準及自動平衡。
ICP（IEPE）及TEDS支持。
Lemo及RJ-45接口可選。
0~±10V激勵電壓，精度0.05%。
50mA每通道最大激勵電流。
120Ohm，350Ohm或自定義（用戶可自行安裝）橋路匹配電阻，可通過軟件指令選擇。
責任編輯：gt
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
傳感器
+關注
關注
2562文章
52524瀏覽量
763443 -
濾波器
+關注
關注
162文章
8065瀏覽量
180947 -
adc
+關注
關注
99文章
6635瀏覽量
548198
發布評論請先 登錄
相關推薦
熱點推薦

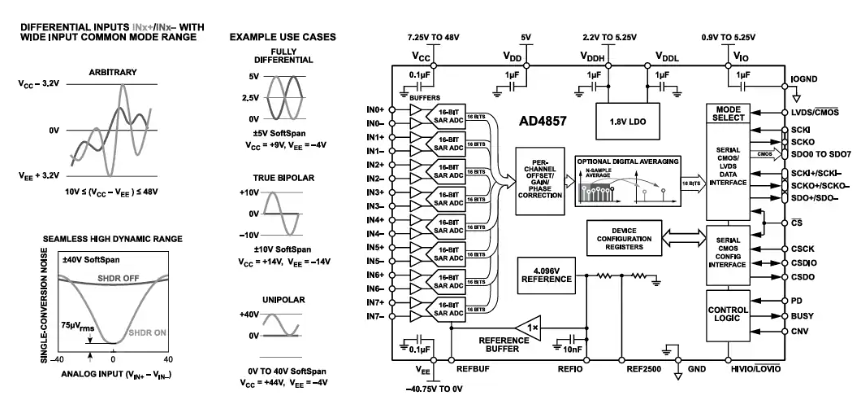

Analog Devices Inc. AD4857 8通道數據采集系統 (DAS)數據手冊
