下圖是由霍爾傳感器UGN3113U構成的測速電路，很適合作為測量速度使用。

1．電路組成

上圖所示電路主要由IC1～I(xiàn)C4 4塊集成電路為主構成。其中，IC1（UGN3113U）是美國史普拉格（SPRAGUE）公司生產的霍爾集成電路，其外形似一只三極管，采用SST型塑料封裝，

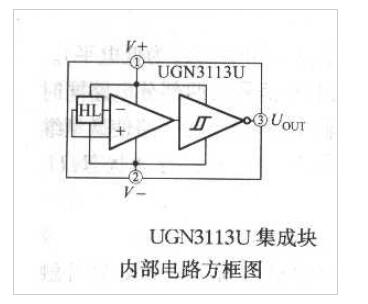

內含傳感、放大、整形等電路，其內電路方框圖如圖4-49所示，屬“常閉”輸出型，即正常輸出為高電平，當有磁場感應時，輸出為低電平，磁場消失后又恢復高電平輸出。IC2的型號為LM2907N，是一塊頻率／電壓轉換集成電路，用于將頻率信號轉換為電壓信號。IC3的型號為CA3162E，是一塊A/D（模擬數字）轉換集成電路。IC4的型號為CA3161E，是一塊BCD七段譯碼驅動集成電路。

由IC4與IC3共同構成了數字面板表，該微型數字面板表在接收到的轉速超過999/min時，會有溢出指示“EEE”。

2．原理簡介

IC1霍爾傳感器對被測設備的轉速進行檢測，然后從其③腳輸出，直接加到頻率／電壓轉換集成電路IC2的①腳，由IC2的內電路進行比較放大、頻率／電壓轉換電路轉換后從③腳輸

出，再經④腳進入IC2內部，經整形處理后從⑤腳輸出，再經R6、R7、RPi進行分壓后加到數字面板表中IC3的⑩腳。

數字面板表主要由IC3（ CA3162E）、IC4（ CA3161E）以及數字顯示屏等組成。從IC3⑩腳輸入的信號，經譯碼、驅動處理后就會由數字面板表直接顯示出每分鐘的轉數，范圍為0～999/min。

提示：在被檢測的電氣設備的可旋轉部位（如電機皮帶盤等處）對稱地粘貼4片小磁片，磁片的極性要排列一致，使IC1靠近時有感應電壓變化即可。但應注意UGN3113N的印字面是磁感應面，并要用非鐵磁性材料固定。
