此地下金屬探測器電路圖可用于地下金屬管道的尋找定位、海濱游泳場沙灘金屬垃圾的清除及木板中殘留鐵釘?shù)臋z測等。

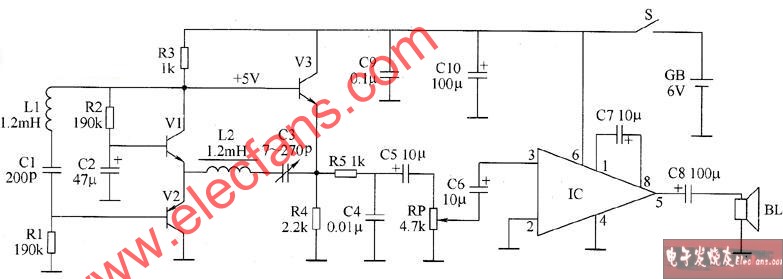

該金屬探測器由探測振蕩器、基準振蕩器和音頻放大器等組成，地下金屬探測器電路圖如下所示。

電路調整
安裝好電路中各元件后，首先應調節晶體管VI～V3的工作電流。調節微調電阻器RI的阻值，使VI和V2的集電極電流為1mA，V3的集電極電流為2mA。然后將音量電位器RP調至阻值最小的位置（音量最大狀態），將微調電容器C3順時針不停旋動時會發現：揚聲器中會發出音頻叫聲9聲音頻率由高至低直至無聲9又出現音頻叫聲9聲音頻率由低至高變化。重新調節C3，使之處于兩次音頻叫聲之間的無聲點上。將探尋線圈L1逐漸靠近金屬物體（最好是鐵質物體），揚聲器中應發出低頻率至高頻率的音頻叫聲。

元器件選擇
R1選用小型電位器或可變電阻器；R2～R5均選用1/4W金屬膜電阻器。
RP選用小型膜式電位器。
C1選用高頻瓷介電容器；C2、C5～C8、CIO均選用耐壓值為10Y的鋁電解電容器；C3選用瓷介微調電容器；C4、C9均選用滌綸電容器或獨石電容器。
VI、V3均選用電流放大倍數大于100的硅\PN晶體管，例如S9014等型號；V2選用電流放大倍數大于100的PNP型晶體管，例如S9015等型號。
IC選用LM386型音頻放大集成電路
Ll可用Φ0.45mm的漆包線繞30匝后，再彎成Φ0.6m的圓圈；12選用固定式高頻磁心電感器。
BIL可選用0.25W、8Ω的揚聲器。

探測振蕩器由晶體管VI、V2和探測線圈L1、電容器C1等組成。
基頻振蕩器由晶體管VI、Y3和電感器L2、電容器C3等組成。
音頻放大器由音頻功率放大集成電路IC、音量電位器RP和電容器C6～C8等組成。
在u未檢測到金屬物體時，探測振蕩器的工作頻率與基頻振蕩器的工作頻率相同（均為320kHz左右），Y3的發射極無音頻信號輸出，揚聲器BL中無聲音。
當LI探測到地下埋藏有金屬物體后，探測振蕩器的工作頻率將變高，Y3的發射極將輸出一個音頻信號，該信號經IC放大后，驅動揚聲器BI，發出音頻叫聲，提示使用者“已探測到金屬物體”了。
