      微雪電子FPGA XILINX XC3S250E開發板簡介

      微雪電子 ? 來源：微雪電子 ? 作者：微雪電子 ? 2019-12-19 14:48 ? 次閱讀
      XC3S250E 核心板 最小系統板
      引出了所有I/O資源 帶JTAG調試下載接口

      型號 Core3S250E




      產品簡介
      注：Xilinx ISE 12支持Winxp/Win7，不兼容Win8

      Core3S250E是一款基于XC3S250E為主控芯片的核心板，它的主要特點是：

      • 板載1pcs XCF02S
      • 板載FPGA的基本電路，包括晶振電路等
      • 板載nCONFIG按鍵、RESET按鍵、4 x LED
      • 引出了所有I/O資源
      • 帶JTAG調試下載接口
      • 排針間距2.54mm，體積較小，適合接入用戶系統
      資源簡介
        [ 芯片簡介 ]
      1. XC3S250E
        以下為 XC3S250E的核心資源參數：
        工作頻率：50MHz；
        工作電壓：1.15V～3.3V；
        封裝：QFP144；I/O口：80 ；
        Les：250K；RAM：216kb；
        DCMs：4；
        調試下載：可通過JTAG接口實現下載。
      2. AMS1117-3.3
        3.3V穩壓器件。
      3. AMS1117-2.5
        2.5V穩壓器件。
      4. AMS1117-1.2
        1.2V穩壓器件。
      5. XCF02S
        串行FLASH存儲器，用于存儲代碼。
        [ 其它器件簡介 ]
      1. 電源LED
      2. 用戶LED
      3. 芯片初始化標志LED
      4. 復位按鍵
      5. nCONFIG按鍵
        可對FPGA芯片進行重配置，相當于重啟電源。
      6. 電源開關
      7. 50M有源晶振
        [ 接口簡介 ]
      1. 5VDC接口
      2. JTAG接口
        支持下載與調試。
      3. FPGA引腳接口
        引出VCC、GND及所有I/O，方便與外設進行連接。

        4. [ 跳線說明 ]
      4. LED跳線
        短接時驅動LED，斷開時不驅動LED。
      產品圖片

      Core3S250E正面側視圖
      Core3S250E背面側視圖

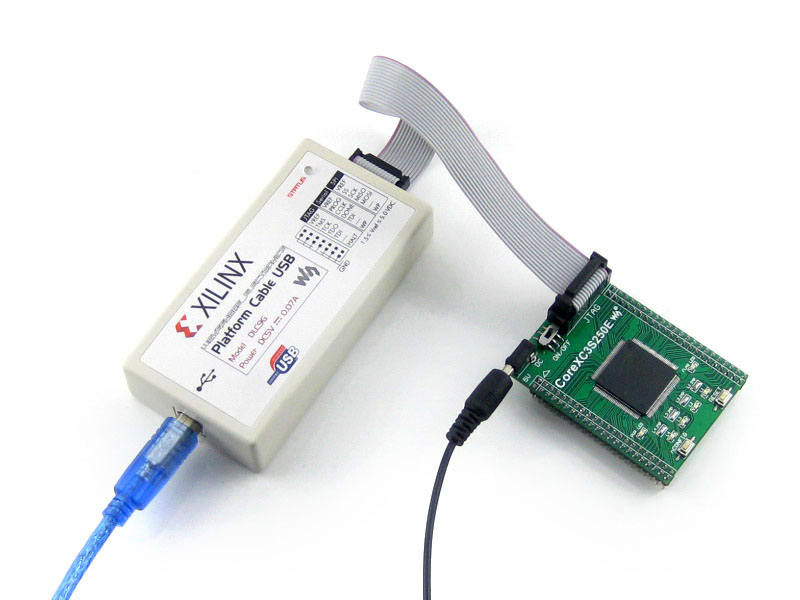

      Core3S250E接入仿真器
      Core3S250E接入底板
      外形尺寸
