步驟1：零件清單，工具和安全警告

安全第一 - 電力可以殺死。因此，在繼續進行此項目或任何其他構建之前，請對所涉及的風險有基本的了解。焊接在通風良好的地方。使用電動工具時要小心，并且始終穿戴適當的PPE（個人防護裝備）。

工具在此版本中使用包括：鉆頭，烙鐵，鉗子，剝線鉗/壓接器，曲線鋸，卷尺，虎鉗，標記，刀，螺絲刀

零件清單：

6每個22Ah SLA電池

6或8規格的電線和環形連接器 - 我手邊有這些可以在任何汽車上購買或五金店。

金屬捆扎帶 - 我相信也稱為吊帶，可在五金店或木材商店購買。

逆變器 - 我開始使用的是750W/1500W，另外還有另外一臺因功率要求1500W/3000W而來 - 從Harbor Freight大約140美元

螺絲和螺栓 - 很少這個項目是必需的，我手頭有它們。

雜項泡沫支持電池 - 我手邊有一些。可以使用木屑或其他材料。

12伏電池充電器 - 我手邊有幾種不同的汽車電池充電器。任何12伏充電器都可以解決問題。

鵜鶘案例 - 我使用的是Pelican 1460案例，可從www.atlascases.com獲得，大約175美元

第2步：構建

構建是直截了當的。

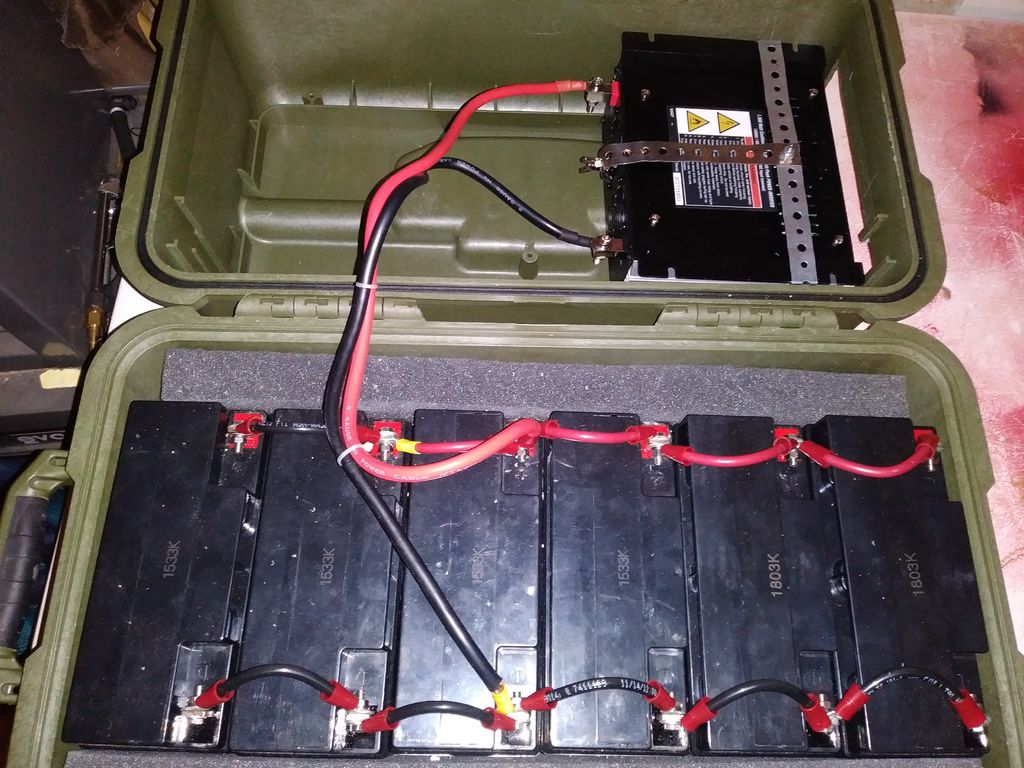

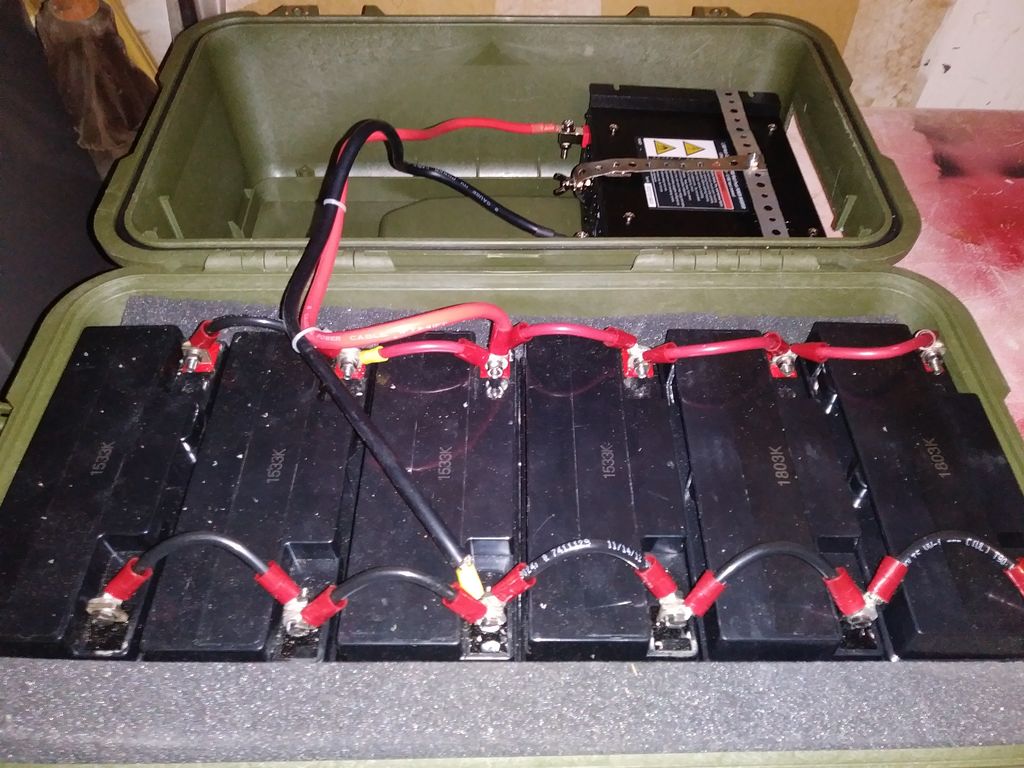

我將六塊電池安裝到Pelican外殼的下層托盤中，并用泡沫支撐它們以將它們固定到位。因為盒子永遠不需要在它的側面傾斜，所以即使沒有將它們固定到盒子上也能提供足夠的支撐。然后我切開蓋子以固定逆變器并用金屬捆扎帶和螺絲將逆變器固定在蓋子上。電池以并聯接線，然后連接到逆變器。我將每個環形連接器焊接到電線上，我使用了手頭上的6或8號線。由于該系統負載很大，所以不要在導線上過薄。

注意：變頻器可產生大量熱量，應安裝在氣流良好的區域。雖然我不太擔心這個，因為我使用的逆變器有兩個內置冷卻風扇。讓它們呼吸總是一個好主意，所以我在蓋子的前面切了一個大一點的孔，以便在逆變器內部和周圍留出一些空氣。切勿將變頻器包裹在破布中或放置在可燃材料上。

我添加了一個3D打印板，用曲線鋸修整蓋子前面的粗孔。我用最近接近顏色的項目留下的油漆涂上了它。

這就是這個版本的全部內容。圖片應該有助于說明這個版本是多么簡單。

我的電池盒裝有密集的鉛酸12伏電源。它的重量為95磅，因此最好由兩個人移動，即使盒子有把手。

組裝所有零件需花費700美元

第3步：構建背后的原則

我現在有六個12伏電池供應有用量的120伏交流電源。 為什么一切都有效？

我可能會比自己想要更深入地研究這個問題，但我會嘗試清理（定義）一些基本的電氣術語和原則。有時我需要查看以下一些術語和原則，以便從我構建的項目中獲得所需的結果。所以我想我會分享一些有用的術語和概念。我應該聲明我不是電氣工程師，也不是電工，所以如果我有任何錯誤，請隨時糾正我，我會糾正它。你可以問任何你想要的問題，但要注意我可能不知道答案。

什么是并聯電路以及它們如何與布線進行比較串聯？ 在我的項目中，我經常提到并行或串聯布線。并聯電池連接端子到正端子和負端子連接到負端子。這不會改變電池的總輸出電壓。一個例子是6個并聯的12伏電池產生12伏的功率。這就是這個電池項目的連線方式。

串聯電池連接 Plus端子到負端子等。每個電池都將電壓加到最后。一個例子是1.5伏的三節AA電池，當串聯連接時各自產生4.5伏的電壓，而當并聯連接時僅產生1.5伏的電壓。

這也可以說是LED燈泡。假設我們使用的是需要3伏電源的燈泡。當并聯連接時，這些燈泡僅需要3伏電壓。然而，當串聯連接時需要3伏的相同燈泡需要6伏特用于2伏特，而9伏特用于3伏特。

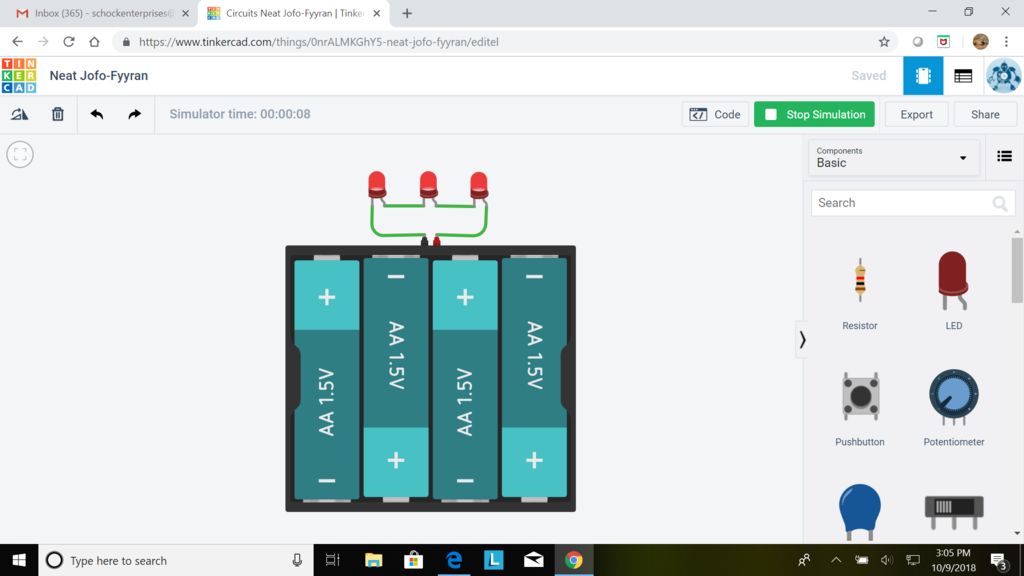

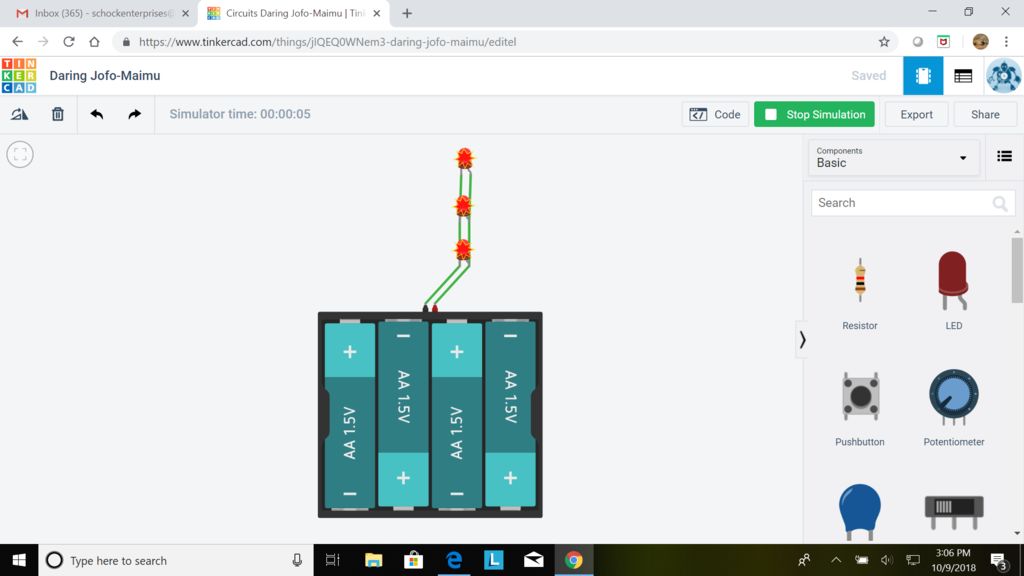

另一個注意事項當組合電池并聯或串聯時應該是具有相同安培小時（Ah或mAh）值的相同類型的電池。 上面的照片中注明了這些原則，插入的注釋說明了詳細信息。屏幕截圖取自“Tinkercad Circuits”，這是Tinkercad中一個非常好的新工具。

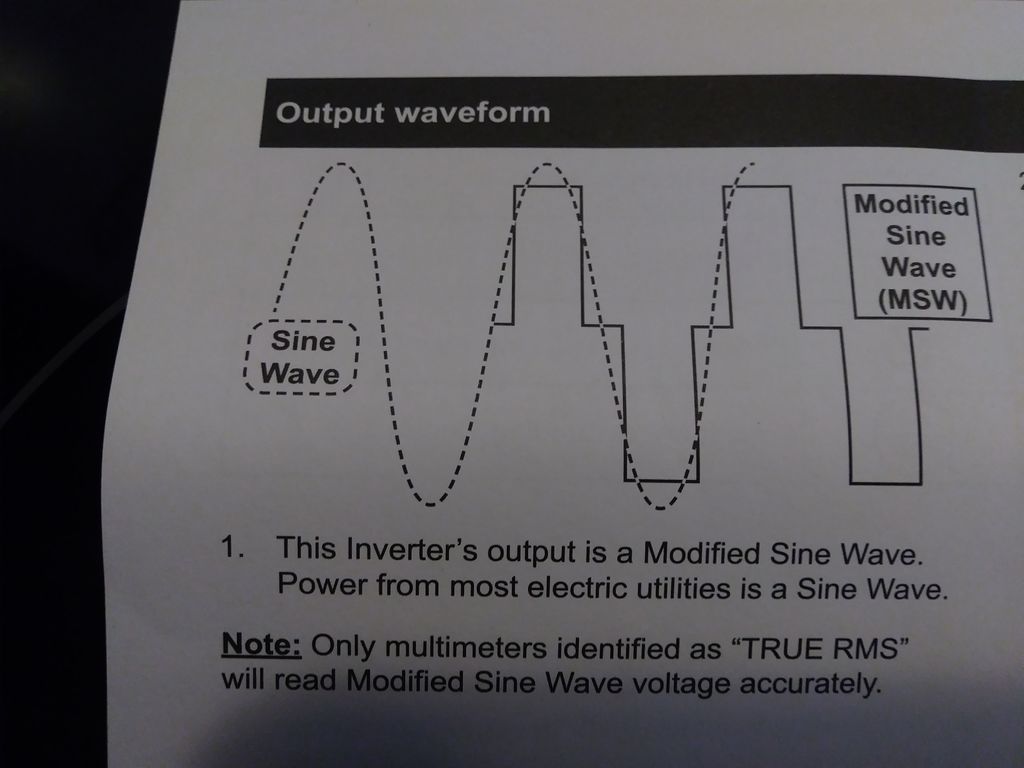

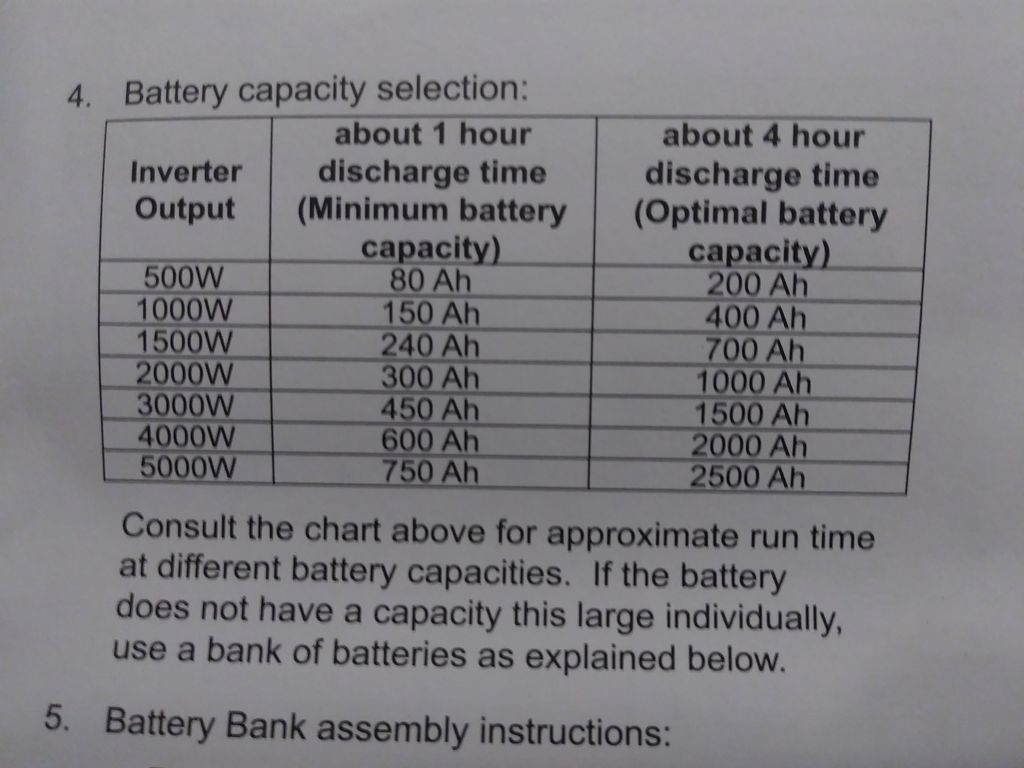

什么是逆變器以及它是如何工作的？逆變器將電流從直流電轉換為交流電。我不打算詳細說明它是如何做到的，但它會增加直流電壓，然后在將其發送到設備之前將其更改為交流電。您需要知道使用逆變器為設備供電的設備的功率要求以及為逆變器供電的電源的功率是多少。大多數情況下，電源為12伏直流電，120伏交流輸出。您可以使用小型400 W逆變器或根據您的供電情況需要3000 W逆變器：燈泡或圓鋸。因此，請確定您使用的逆變器是否大于您計劃使用它的設備所需的啟動（浪涌）功率。此外，請注意，逆變器的正弦波輸出通常是“方波”（修正的正弦波），而不是來自墻壁的交流電源的均勻圓形正弦波。如果您正在為電動機供電，這可能無關緊要，但在為通信，醫療或導航設備供電時可能很重要。 （上圖中的正弦波和電源要求圖表）

交流與直流電源 - 交流電，交流電，是您在你的房子。直流，直流，是你在各種電池中發現的;例如為您的汽車供電的電池或放入遙控器的AA電池。

在直流電源中，電子的方向從負端子流向正端子，如同運動一樣通過軟管的水。直流電源通常用于比交流電源低的電壓。

在交流電流中，電子的方向是不斷切換的方向。在大多數美國電力系統中，每秒高達60次。交流電源在比直流電源更高的電壓下更容易操作。

串聯電池和并聯電池時安培小時會發生什么變化？電池接線時的安培小時數系列等于電池讀取的數量。如果在這個版本中我用系列連接了所有6個電池而不是并行它們將產生72伏特，但只有22安培。而這個項目的6個電池以12伏并聯連接，并且它們一起產生132安培小時。耶！！！！

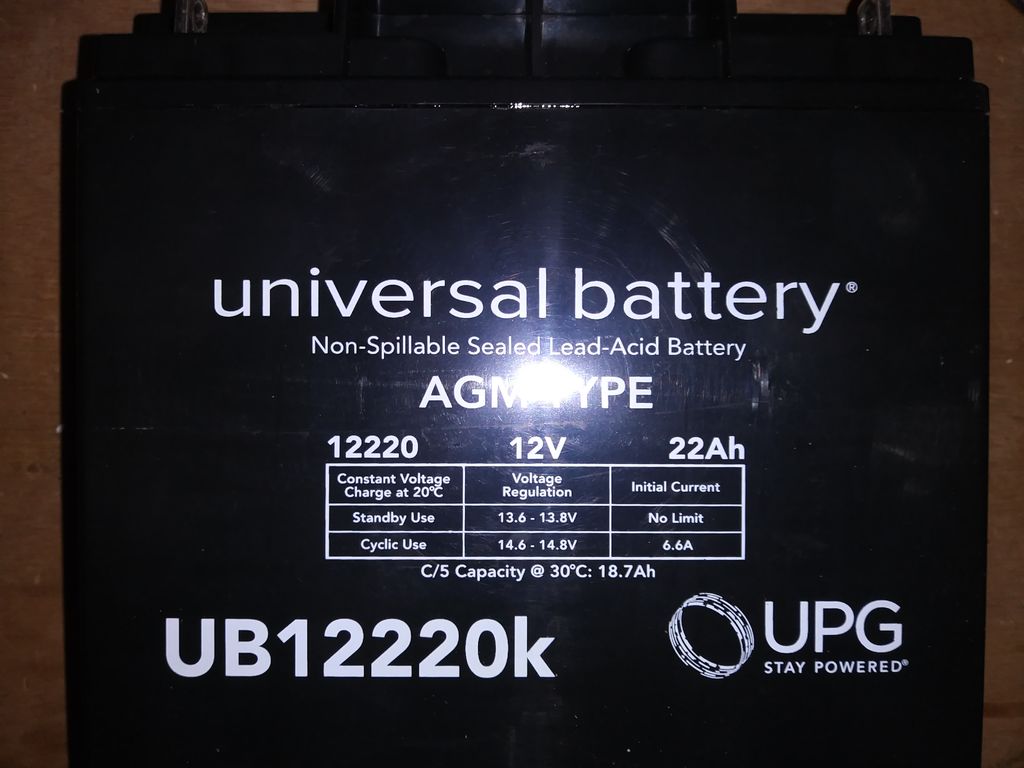

什么是SLA電池？ SLA =密封鉛酸。這意味著直流電池傾斜或安裝在側面時不會泄漏。

什么是正弦波以及它如何影響電源？使用“電網”的交流電源正弦波非常光滑，就像在海洋中的波浪一樣，沒有風，產生光滑的圓形山峰和山谷。使用帶有逆變器的直流電源產生的交流電源，您可以獲得相當“正方形”的正弦波。如果您正在為電機，燈或其他非技術產品供電，這通常不是一個大問題。但是，如果您為導航，醫療或通信設備供電，則可能會產生干擾。可以構建逆變器以提供干凈的正弦波功率，但是產生的波的清潔度越高，逆變器的成本就越高。

什么是安培數（A）？電子數以安培（安培）為單位測量，稱為電流。

什么是安培小時數（Ah）？將Ah視為油箱。其中Ah是電荷乘以時間的單位。這等于通過流動一小時的一安培的穩定電流傳輸的電荷。您經常會看到這個表示為毫安，mAh，這是安培小時的千分之一。

什么是瓦數（W）？瓦數是衡量所需功率所需的功率運行設備并以瓦特為單位進行測量。另一種說法是：電功率是每單位時間內電能傳輸電能的速率。其中一瓦特等于每秒一焦耳。這是為設備或設備供電所需的逆變器尺寸的衡量標準。

什么是歐姆？歐姆是電阻的測量單位。一些材料容易流動，而其他材料產生電阻，從而阻礙電子的運動。這也是為什么你需要至少使用8號線（6號表更好）的原因，這樣我們就可以在不熔化電線的情況下獲得電池和逆變器之間所需的流量。

什么是電壓？兩點之間的電壓（勢能）以伏特為單位測量。

步驟4：首次使用真實世界

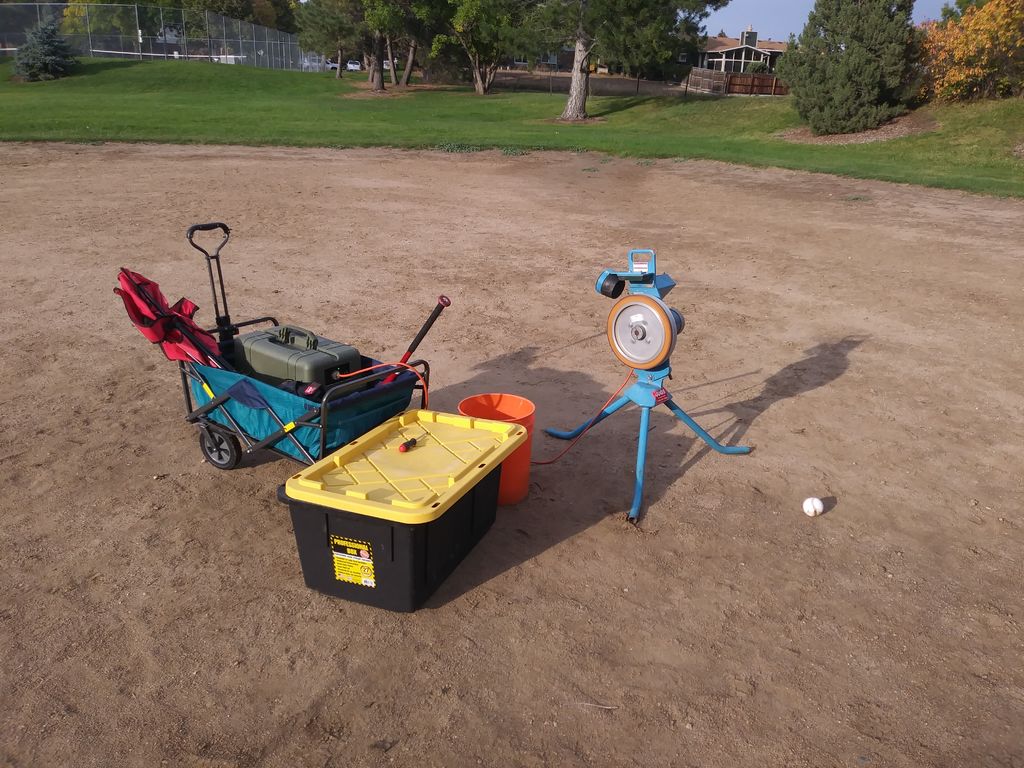

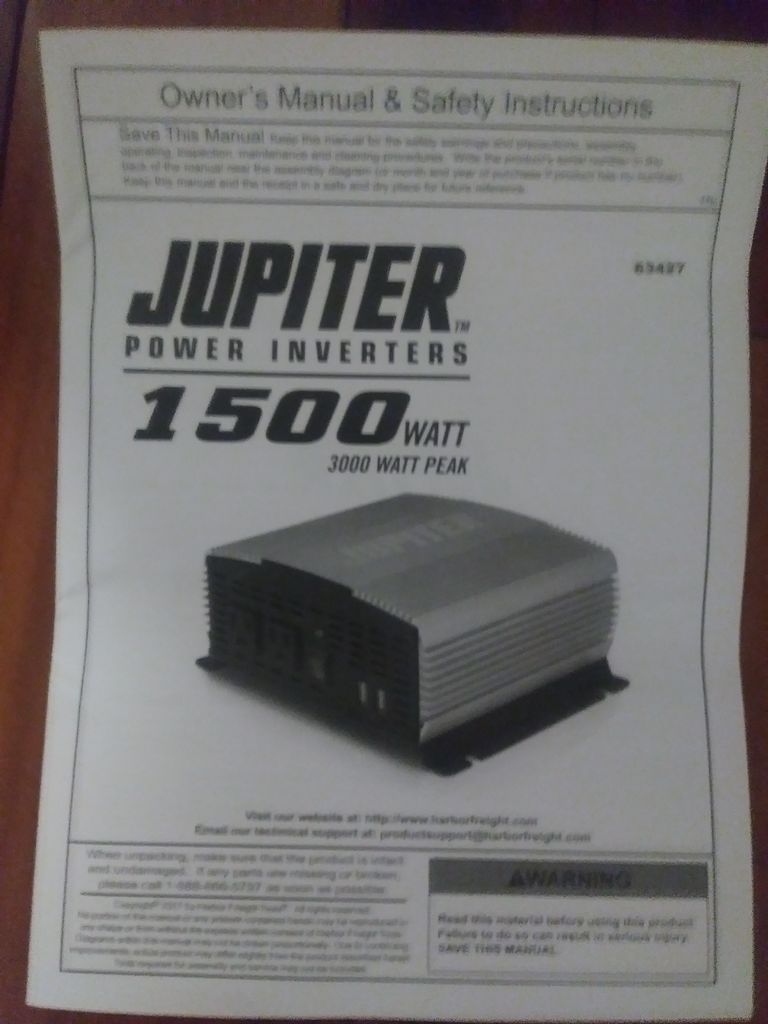

我們使用便攜式電源盒的第一項任務是為棒球投球機供電。不幸的是，我安裝在盒子里的第一臺逆變器是一臺750瓦/1500瓦的峰值逆變器，它不足以為我兒子的小聯盟球隊運行投球機。 擊球練習當然很重要所以我買了一臺1500瓦/3000瓦峰值逆變器并將其安裝到盒子中以代替較小的逆變器。較大的逆變器工作，但如果我在打開投球機的電源開關之前沒有手動啟動飛輪，它也會進入報警/切斷并且它會使投球機中的保險絲熔斷。我真的不能說為什么會發生這種情況，因為投球機在插入交流電源插座時沒有吹掉保險絲就能正常工作。我認為可能是逆變器輸出功率的方式，或者可能是前面討論的輸出功率的正弦波。投球機采用逆變器提供的120 V電源，并將其轉換回90 V DC電源以運行電機。

在Instructables上有一些關于為什么它在沒有滾動啟動的情況下在投球機上熔斷保險絲的反饋。以下是我認為可以解釋這種情況的評論之一：關于為什么保險絲使用電源箱而不是使用交流電源時的評論。 大多數逆變器發出方波，有些產生所謂的偽正弦波，這是一個階梯式方波，它的高度（電壓）隨著正弦波周期的180度曲線逐步增大和減小在正負方向上，這種類型的逆變器的行為幾乎與來自電網的交流電源相同，但逆變器沒有這樣做，只是方波發生器，你可以用示波器看到你基本上有兩種類型，產生持續180度正負循環的方波，另一種產生持續小于正負循環180度的方波。第一種類型的逆變器，我認為輸出電壓必須等于正弦波的RMS電壓，如果沒有，并且RMS和峰值之間的輸出更高，它可能會熔斷保險絲，具體取決于時間延遲。保險絲具有從死區啟動時電機消耗的啟動電流（所有電機從死啟動中抽取不同的功率，其功率可以是其運行功率的3到10倍）。第二種類型的逆變器，因為它們產生方波的方波脈沖，其持續時間長達180度，必須輸出比RMS值更高的電壓，以便集成與正弦相同的功率。波浪在整個180度的循環中完成。如果您的逆變器屬于第二類型，則在為電源中包含MOV的設備供電時必須小心，以防止電源線上出現尖峰，因為在許多情況下，電壓可能會進入MOV的保護范圍，并且可能會爆炸或者在更糟糕的情況下起火。我只相信示波器能夠給出這些逆變器所能提供的真實電壓值。最好的祝福。 JohnH848

讓投球機完全靜音從電源箱運行，而不是從內場運行的發電機供電，真的很不錯。

我期待從這個盒子里多年使用各種任務，從給我的侄女和侄子的后院游戲屋供電，為我建造的Razor摩托車充電。盒子很重，因此它不會用于所有東西，但它是一個很好的選擇，在需要時。它顯然比我們的發電機更安靜，并提供相同瓦特的可用功率。當然，只要我有汽油，發電機就會提供電力，但最終我需要插上電池為電池盒充電。
