第1步：工具和材料

成分：

Arduino Gemma v2

16 LED NeoPixel Ring

3.7v 500mAh鋰聚合物電池

鋰聚合物電池充電器

麥克風放大器（可選）如果你不關心聲音反應）

總費用：$ 40.75 +稅+運費（截至撰寫本文時）

工具：

烙鐵和焊料

剝線鉗

＃22規格實芯線

能夠運行Arduino IDE的計算機

面包板，鱷魚夾和跨接電纜（可選。用于測試）

可重復使用的粘合劑（我使用Blu Tack）

第2步：設置Arduino IDE

對于這個項目，你需要對Gemma mic進行編程rocontroller。

一旦下載，我們就是需要添加對Gemma板的支持。

最后，您需要安裝Adafruit_NeoPixel庫。

第3步：測試LED環

使用micro USB線將Gemma插入電腦。

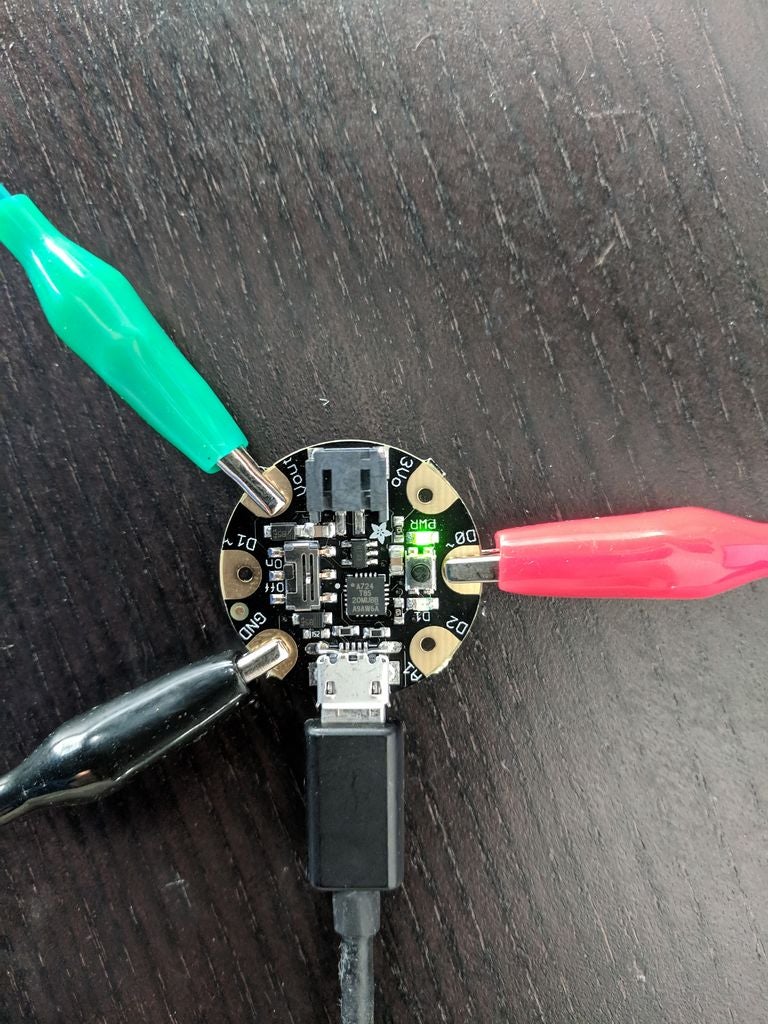

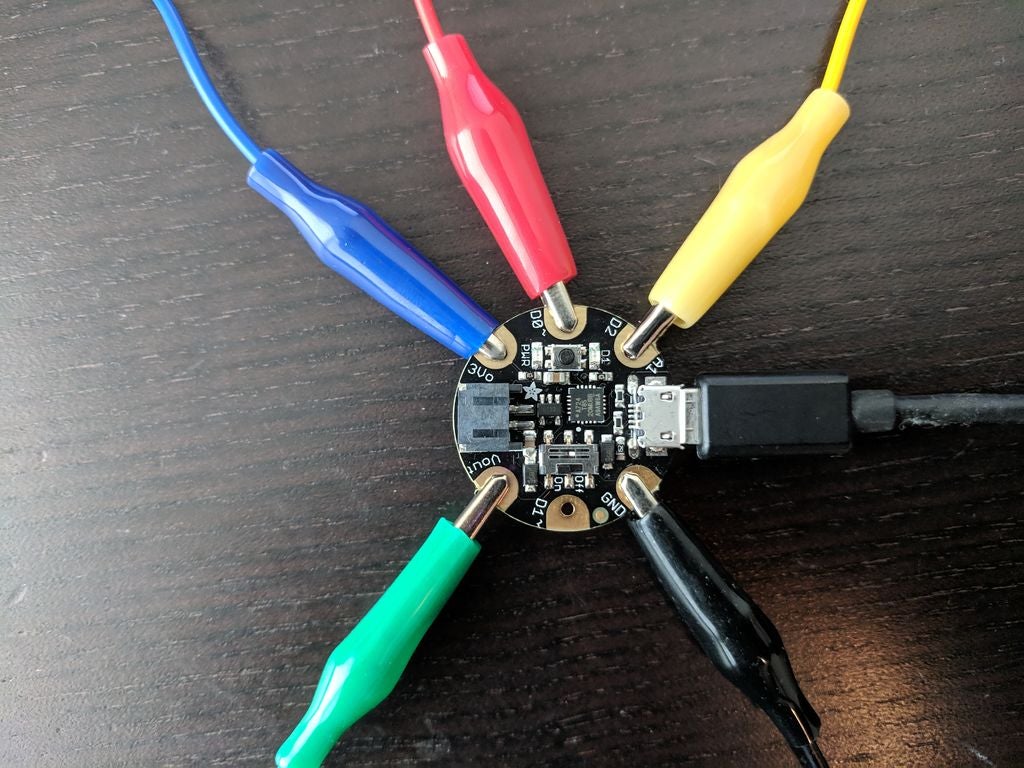

將鱷魚夾連接到Gemma和Neopixel戒指上。我們需要以下連接：

［Gemma］ Vout - 》 ［ring］ POWER 5V DC

［Gemma］ GND - 》 ［ring］ SIGNAL GROUND

［Gemma］ D0 - 》 ［ring］ DATA INPUT

現在我們需要為你的Gemma編程。打開Arduino IDE。首先，我們需要配置Arduino IDE以使用正確的設置。

進入“工具 - 》板”菜單，確保選中“Adafruit Gemma”。

進入菜單“工具 - 》程序員”并確保選擇“USBtinyISP”。

電源指示燈旁邊的Gemma上有一個按鈕。當您按下它時，它進入“編程模式”，橙色燈將開始閃爍。要上傳您的代碼，請按下按鈕，當橙色指示燈閃爍時，轉到Arduino IDE中的“草圖 - 》上傳”（Ctrl + U）。

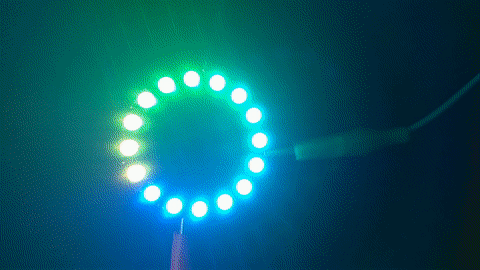

上傳代碼后，LED環應該點亮，顏色應該繞圈！如果沒有，請檢查鱷魚夾的連接。有時它們可能很挑剔。

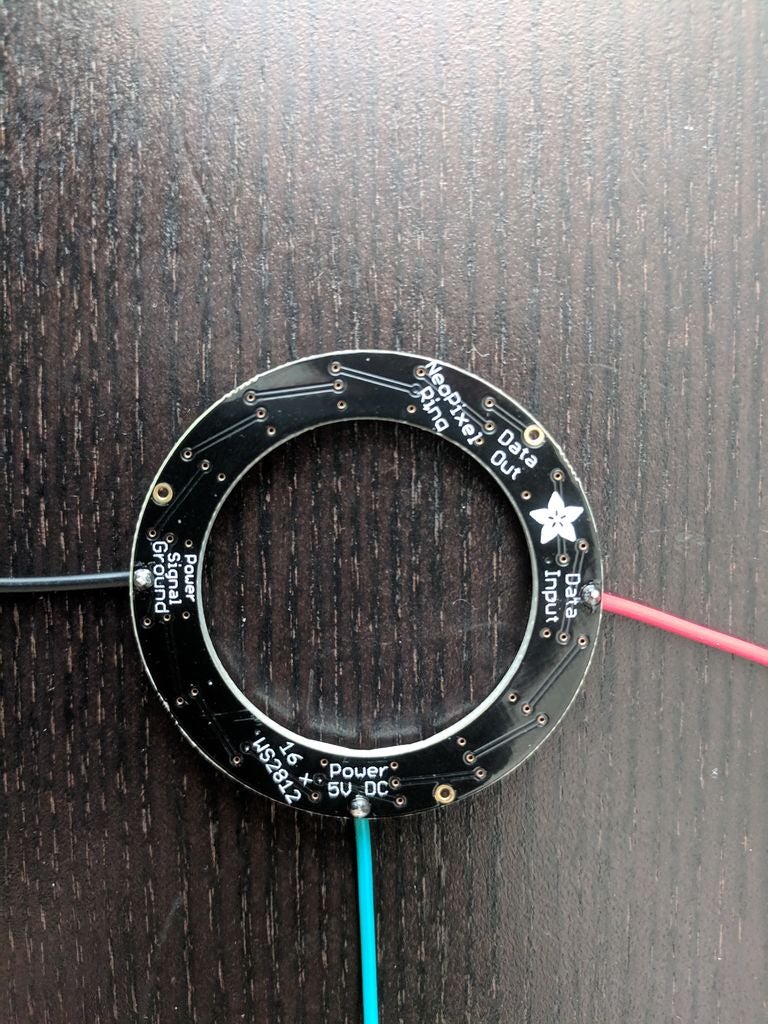

步驟4：焊接導線到LED環

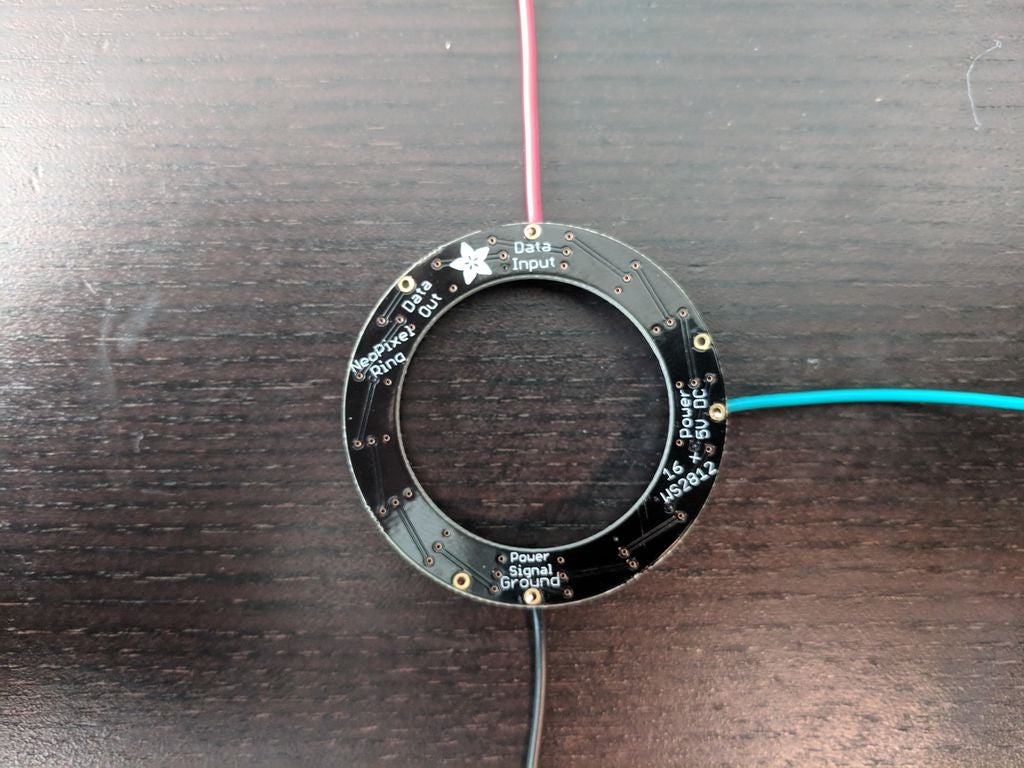

現在你已經確認LED環工作，將電線焊接到環上代替鱷魚夾。確保你有比你想象的更多的電線，所以你可以稍后調整尺寸。

如果你以前從未焊接過，請先嘗試觀看一些教學視頻。這也是我第一次焊接，YouTube被證明是一個很好的資源。

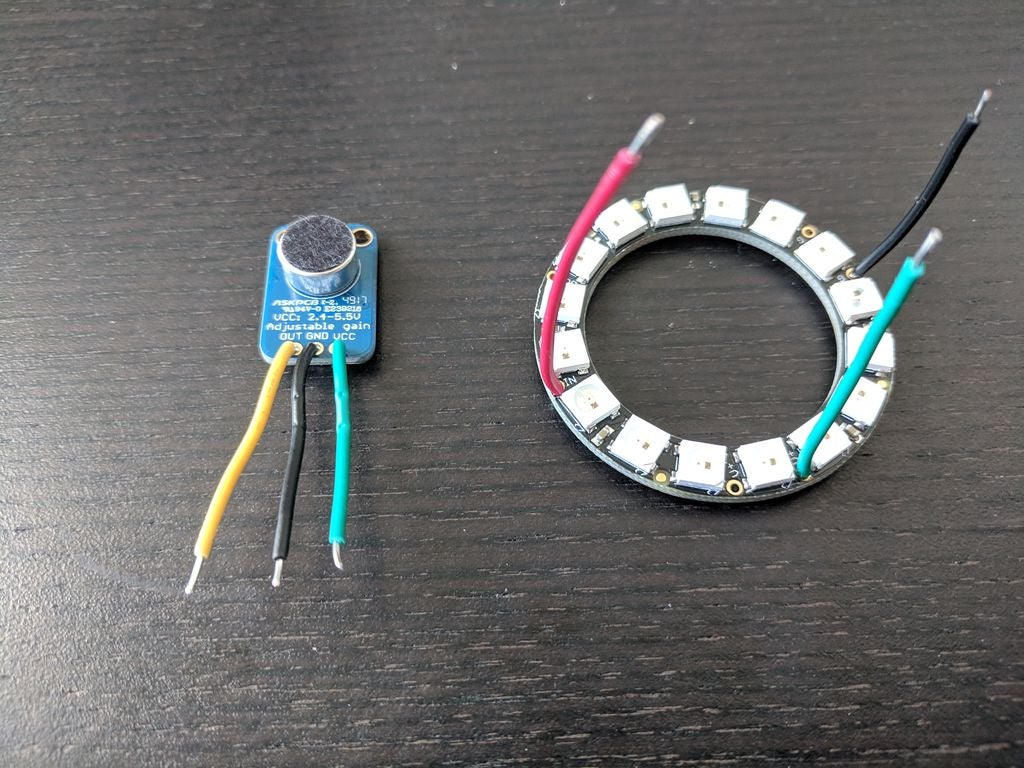

第5步：將電線連接到麥克風

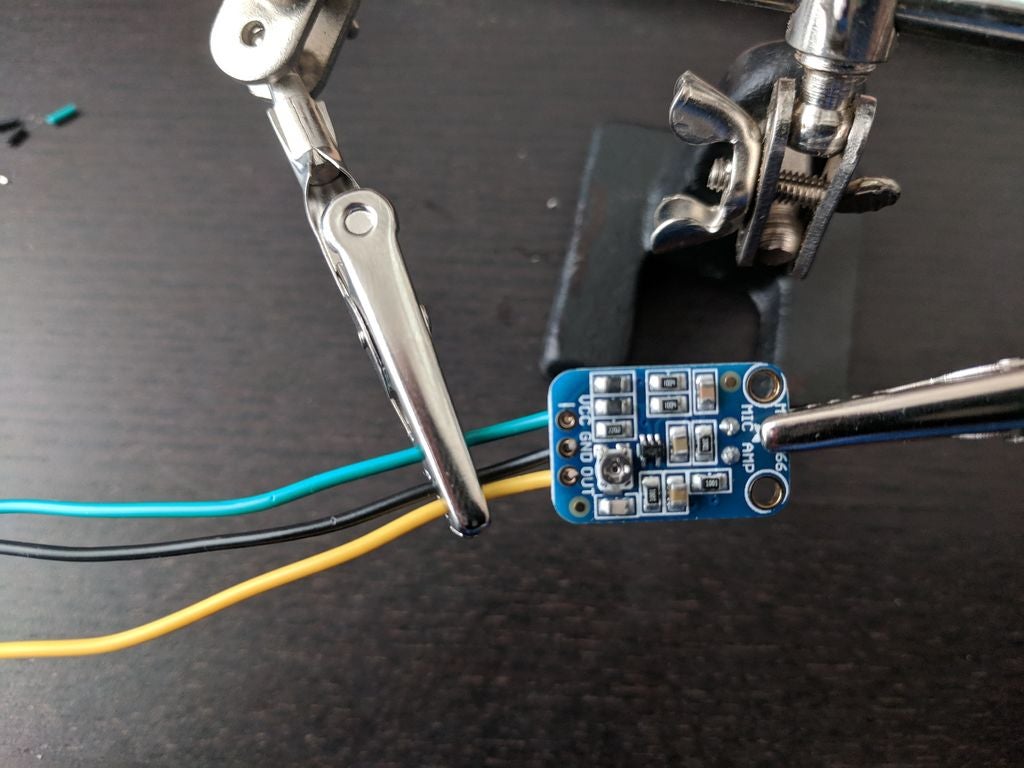

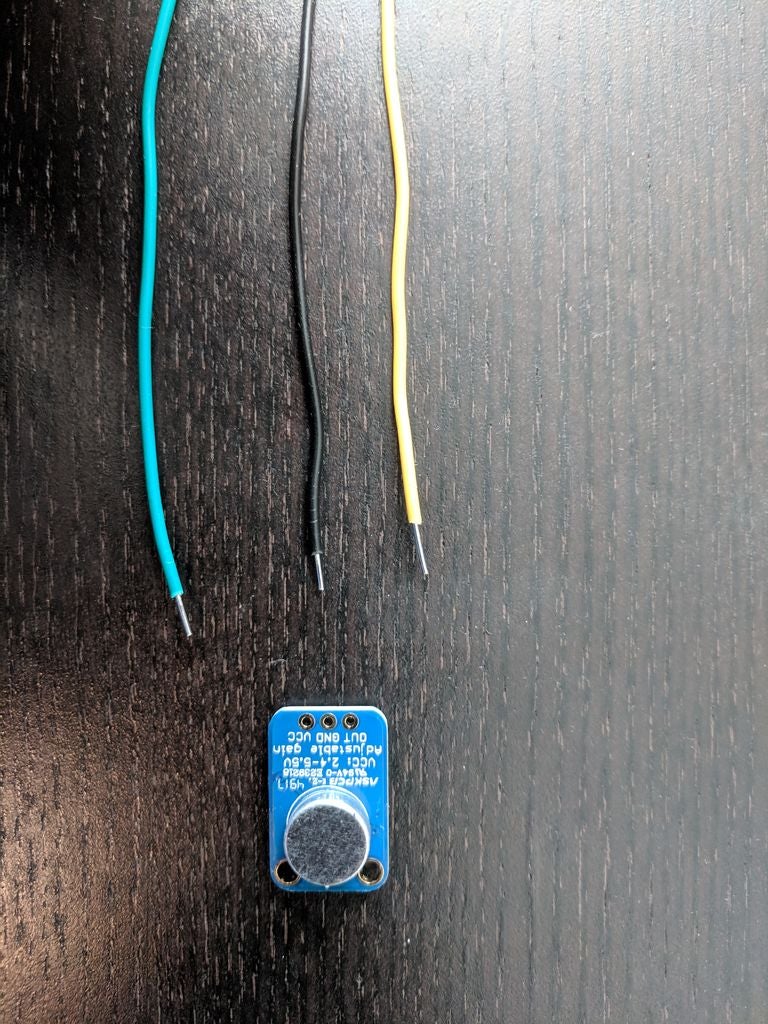

現在我們需要連接麥克風。我發現鱷魚夾太大而無法獲得良好的連接，所以我直接跳到焊接處。再次，確保在電線上留出一點額外的長度，以便稍后將它們修剪成大小。

步驟6：測試整個電路

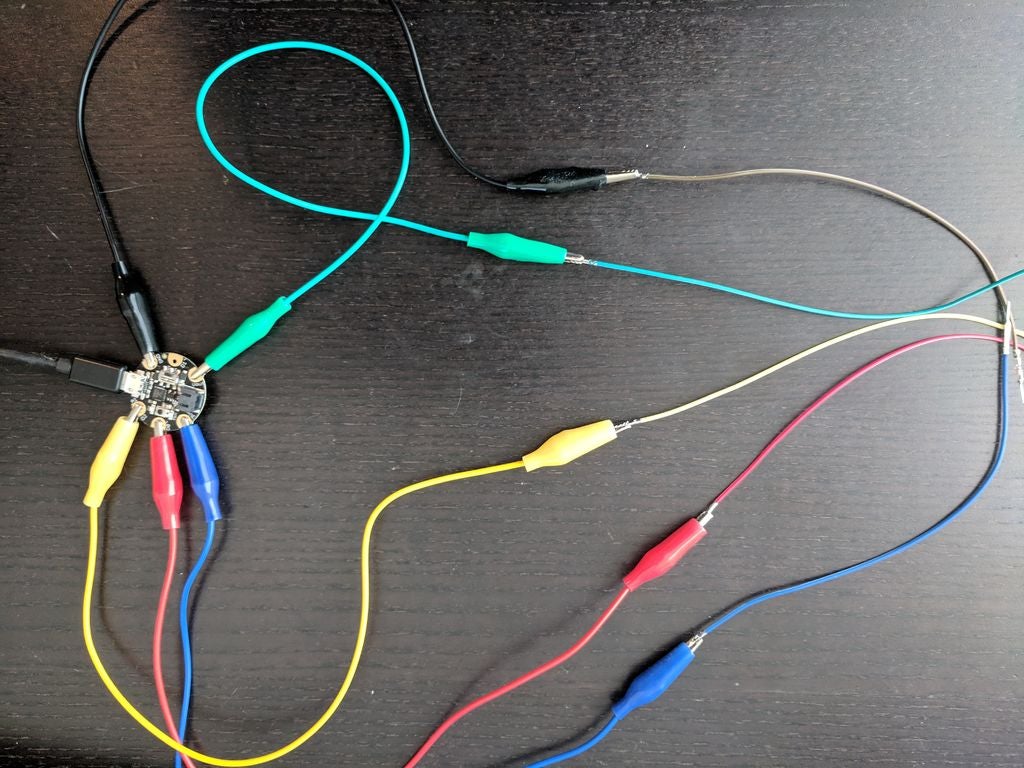

將另外兩個鱷魚夾附加到Gemma：一個在A1（模擬輸入）墊上，一個在3V上（3個）伏特輸出）墊。

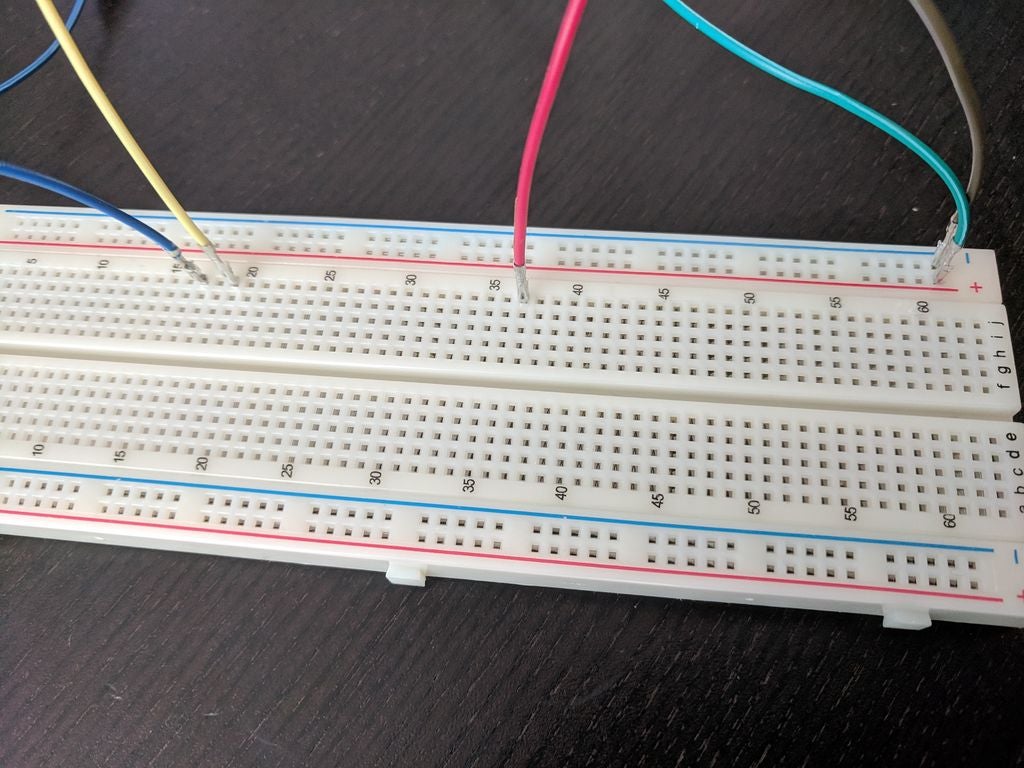

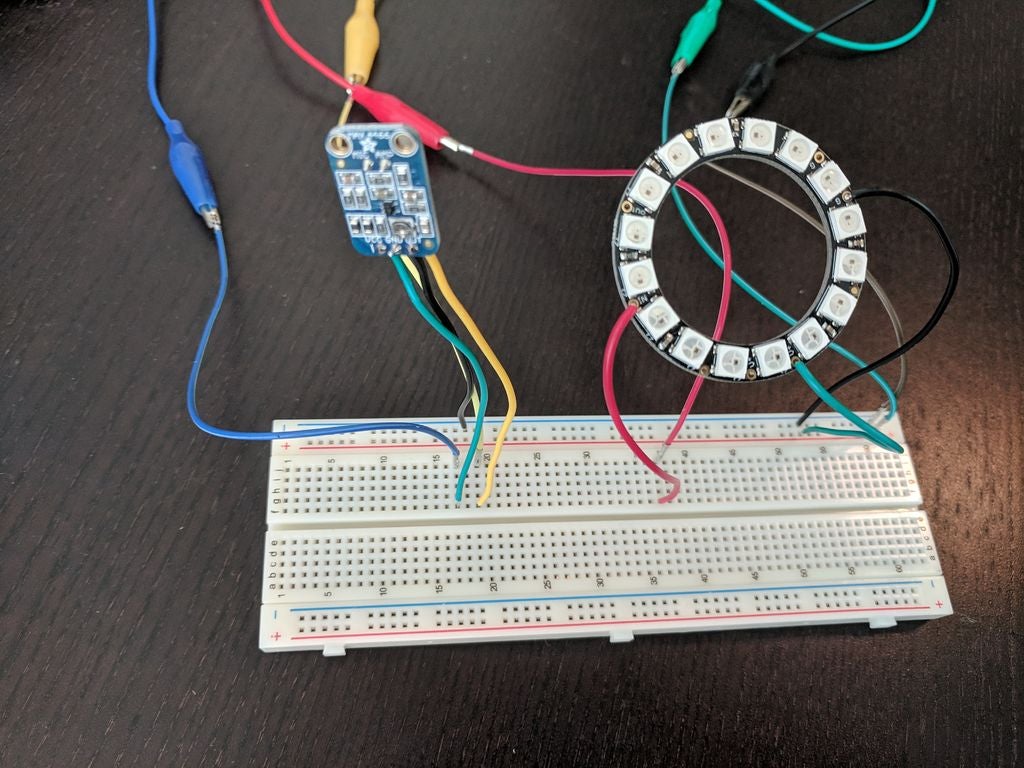

將所有鱷魚夾連接到跨接電纜，并將這些跨接電纜插入面包板?，F在將LED環和麥克風插入面包板。如果您想了解更多有關面包板如何工作的信息，我建議您瀏覽https://www.instructables.com/id/Breadboards-for-。..

您需要了解的唯一概念是：

面包板兩側的兩列孔垂直連接

朝向面包板中心的多排孔水平連接

你想要這些連接：

［Gemma］ Vout - 》 ［ring］ POWER 5V DC

［Gemma］ GND - 》 ［ring］ SIGNAL GROUND

［Gemma］ D0 - 》 ［ring］ DATA INPUT

［Gemma］ 3Vo - 》 ［mic］ VCC

［Gemma］ GND - 》 ［mic］ GND

［Gemma］ A1 - 》 ［mic］ OUT

顯示的接線非常雜亂，但我們只是用它來測試電路。

將所有內容連接在一起后，嘗試更改代碼中的模式：

#define MODE 3

重新編程Gemma（按下主板上的按鈕，然后按Ctrl + U進入Arduino IDE）。您現在應該看到燈光響應聲音！

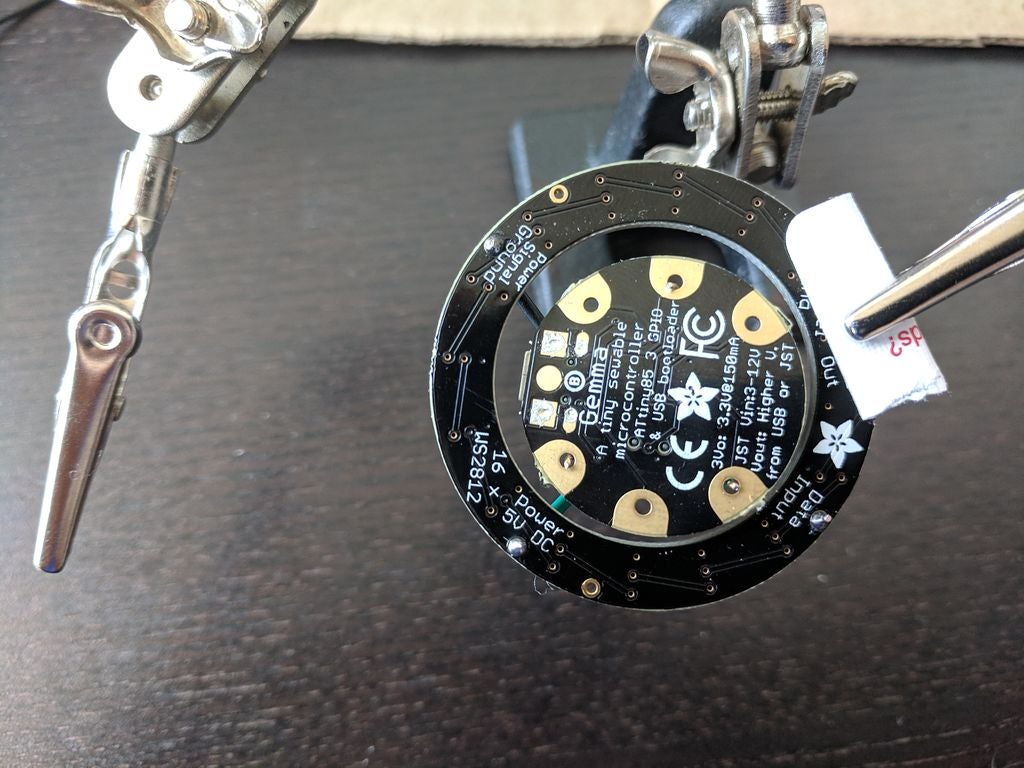

步驟7：準備焊接電路板

修剪LED環和麥克風的導線。將Gemma放置在環的中心，并將電線彎曲到適當的位置。請記?。?/p>

［Gemma］ Vout - 》 ［ring］ POWER 5V DC

［Gemma］ GND - 》 ［ring］ SIGNAL GROUND

［Gemma］ D0 - 》 ［ring］ DATA INPUT

一旦導線長度合適并正確定位，請繼續執行下一步。

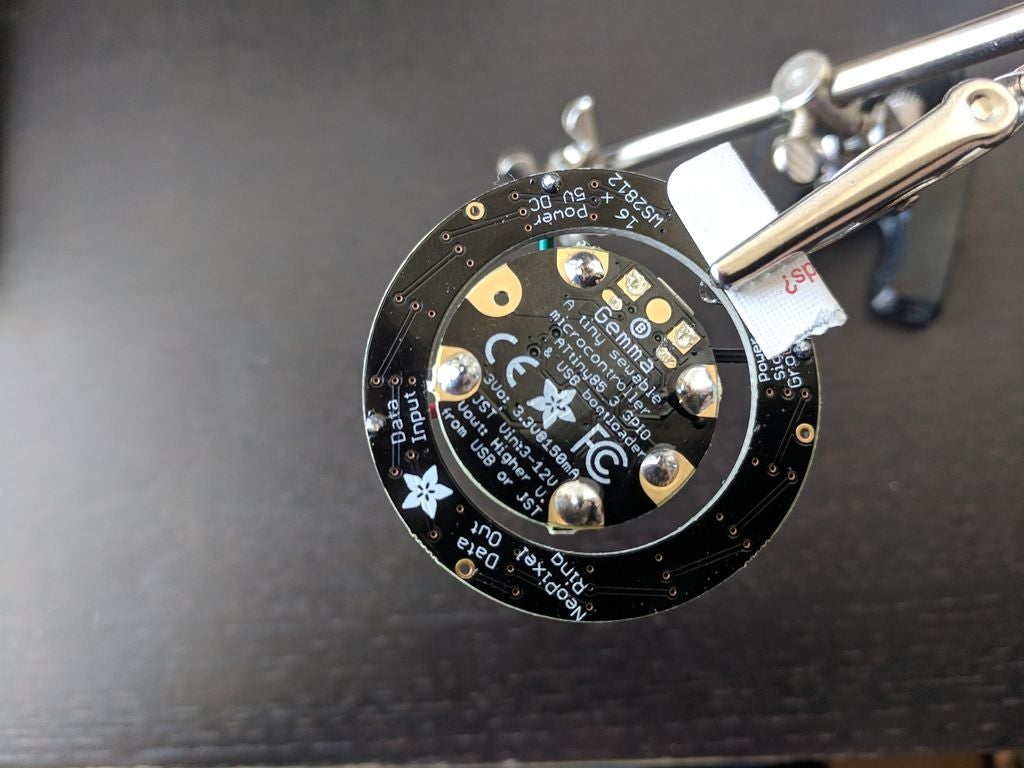

步驟8：將環焊接到電路板

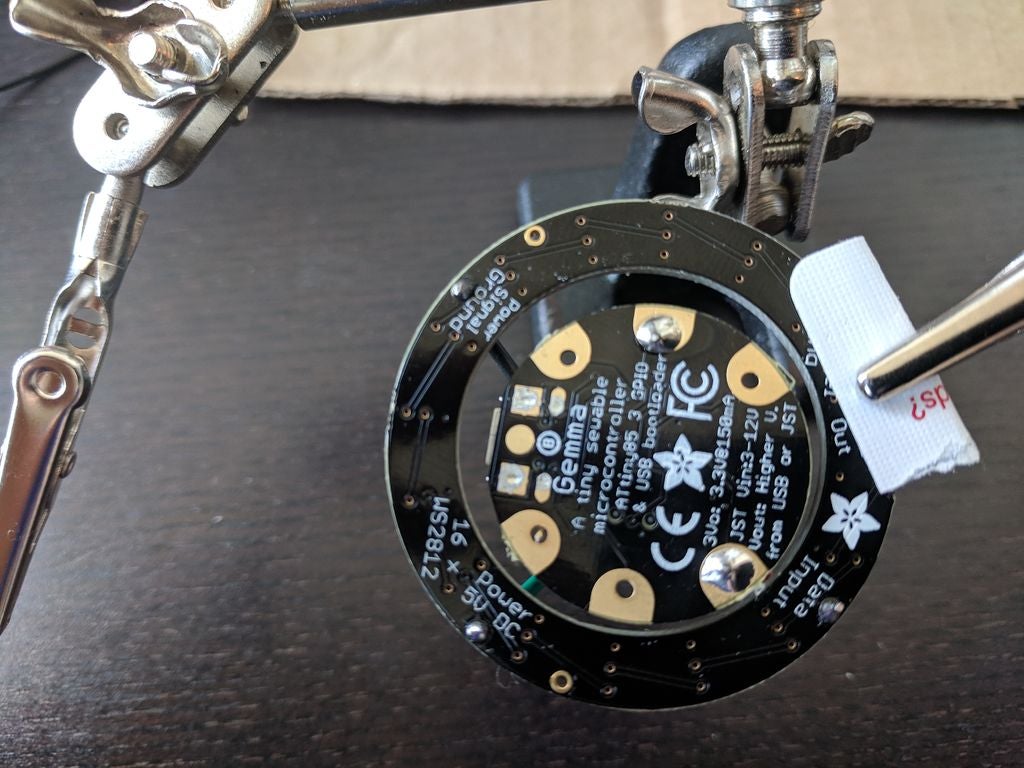

對于此步驟，我們僅想要焊接D0和Vout墊。請記住，環和麥克風共用GND焊盤，因此我們必須等到麥克風到位才能焊接它。首先焊接另外兩個，有助于在安裝麥克風時將環固定到位。

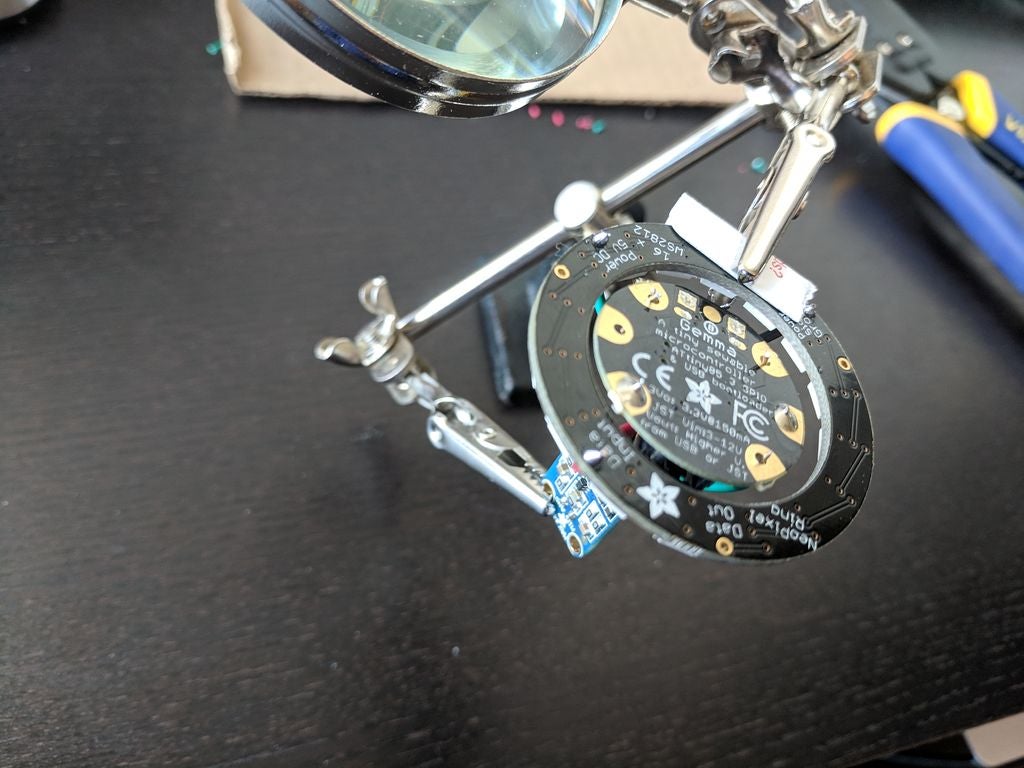

步驟9：將麥克風焊接到電路板上

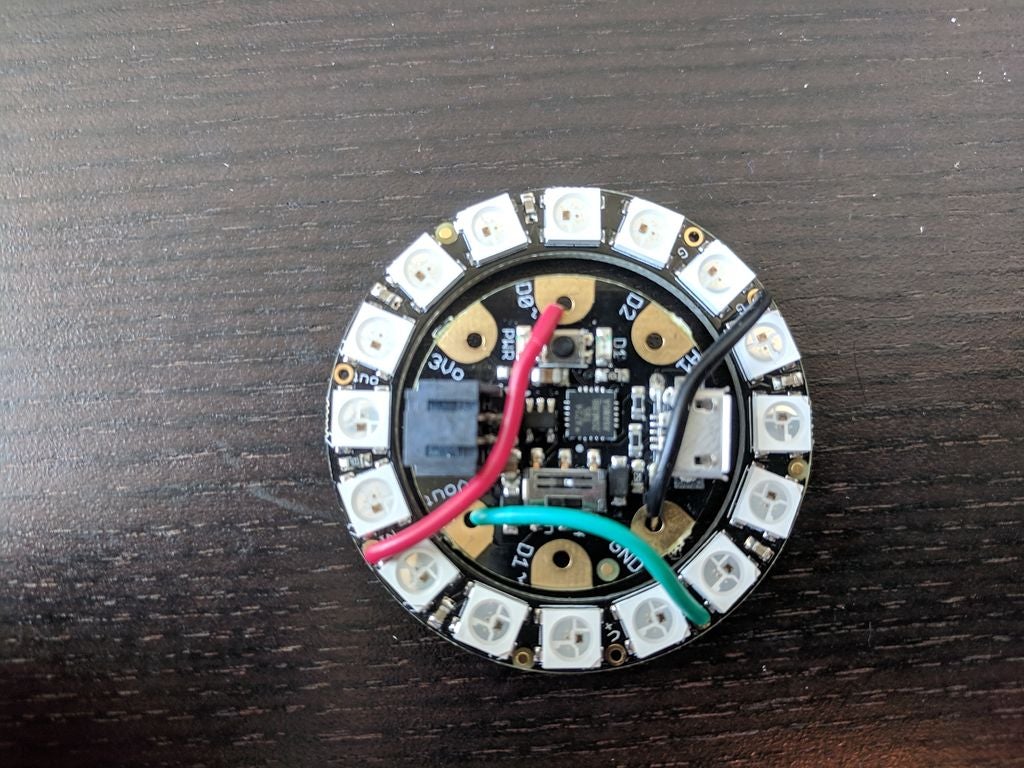

將麥克風放在電路板頂部并焊接所有連接。請記住，我們想連接：

［Gemma］ 3Vo - 》 ［mic］ VCC

［Gemma］ GND - 》 ［mic］ GND

［Gemma］ A1 - 》 ［mic］ OUT

你可以說，即使我在焊接時很垃圾，也很容易找到功能性的東西。杰瑪非常原諒。

第10步：最后的集會

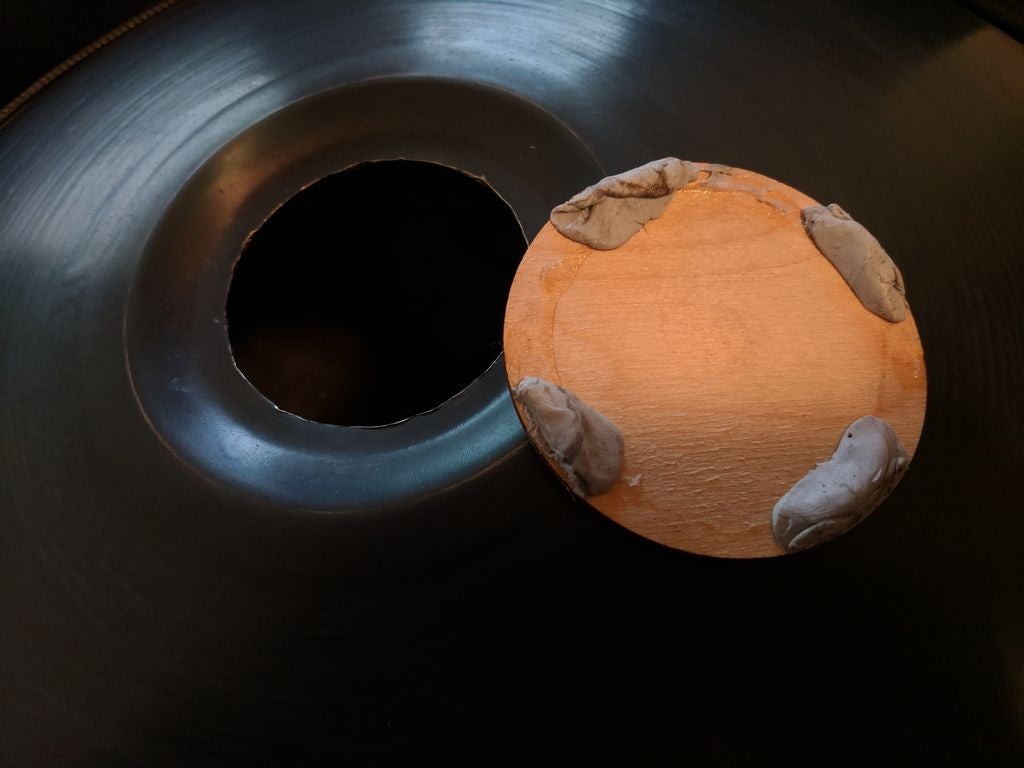

從Rav上取下木蓋，并在邊緣涂上一些藍色粘性物。

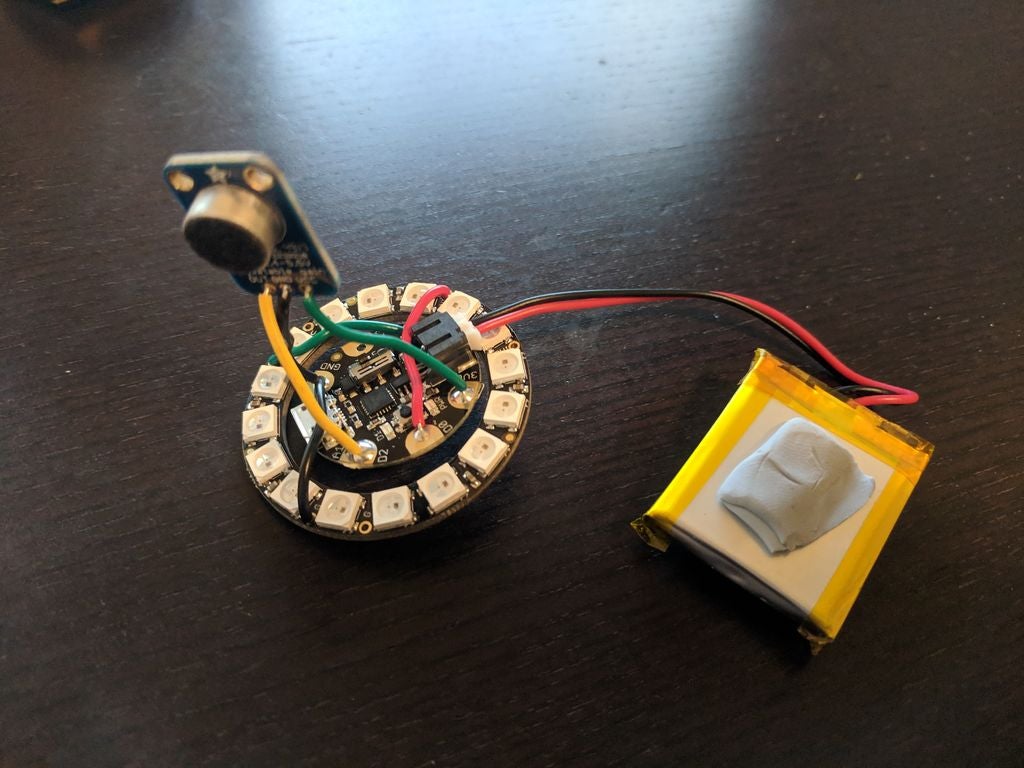

在電池的頂部和底部涂上一塊藍色粘性物，然后將電池粘在Gemma的底部。

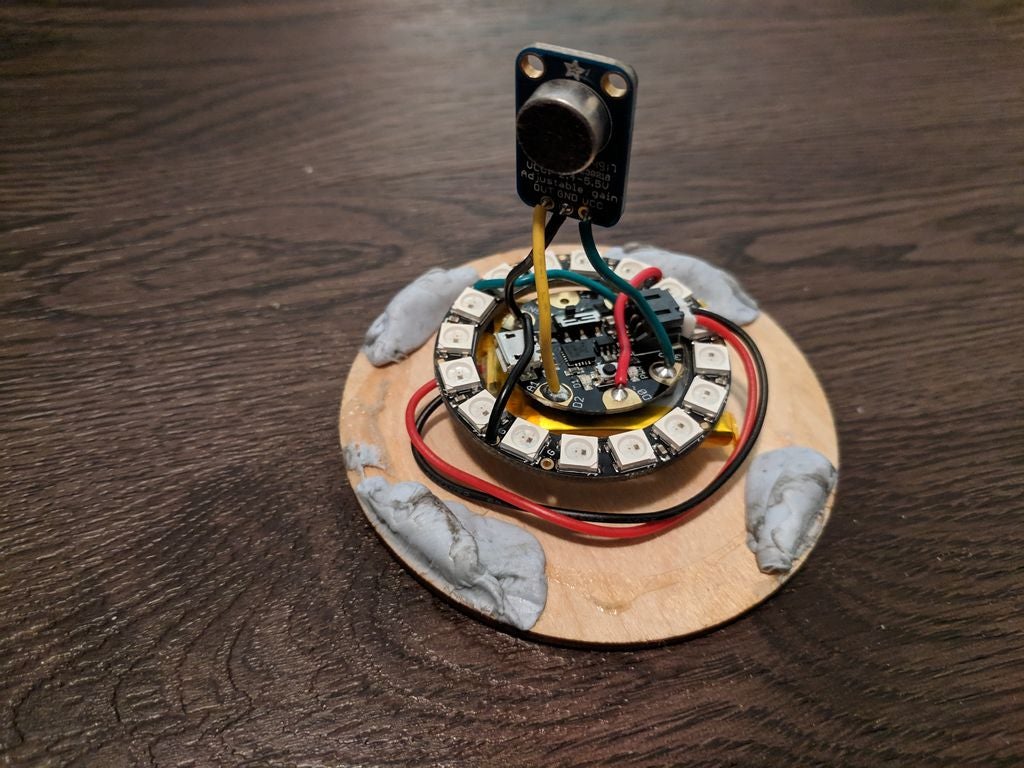

將整個組件粘在木帽上，插入你的Rav。你已經完成了！

Gemma有一個非常方便的開/關開關。我通常會一直將設備放在我的Rav中; Blu Tack讓它不會在內部敲擊。當你想啟用燈光時，只需取下蓋子并翻轉開關！

步驟11：享受你的明亮新Rav！

請記住，您可以隨時更改模式并重新編程Gemma。如果您查看文件，可以配置一些其他值（例如，控制顏色變化的速度，或使燈光閃爍）。
