Tinkercad是什么
什么是Tinkercad？
Tinkercad是一個基于瀏覽器的3D設計和建模程序，旨在為各種用戶（初學者和專家）提供創建項目的方法。
傳統的CAD軟件選項不是雖然價格昂貴，但學習起來往往也很復雜。這些程序通常具有許多功能，您甚至不會將其用于像自定義案例那樣簡單的功能。雖然它們非常適合專業用戶，但制作人員更愿意對我經常使用的Tinkercad感到滿意。它不僅免費，而且非常容易學習和使用。
入門
在開始在Tinkercad設計案例之前，請確保獲得通過創建手繪草圖來粗略了解您希望案例的樣子。
在您獲得繪圖后，您會感到滿意，請訪問Tinkercad的網站。您需要創建一個免費帳戶才能訪問該服務。登錄后，您將看到類似于此屏幕的屏幕：
Tinkercad的個人資料主頁的屏幕截圖。
點擊您個人資料圖片旁邊“我最近的設計”下方的“創建新設計”。一個新的設計將會開放。
Tinkercad Basics
讓我們快速瀏覽一下主要用戶界面的基礎知識：
您可以在此處更改項目名稱。
這是“視圖立方體”。它允許您旋轉相機或切換到側視圖或頂視圖。
這些按鈕也可用于控制相機。從上到下：將相機恢復到默認位置和方向，將相機放置在一個方向，使所有物體都適合視圖，放大和縮小以及在透視和正投影之間切換。
您可以使用鼠標選擇它們，然后使用Ctrl + H隱藏場景中的元素。此按鈕使所有隱藏元素再次可見。
可以使用第五個按鈕分組對象。分組形狀允許將它們組合成單個形狀并創建切口和孔。這表示Tinkercad中的布爾“聯合”操作。您也可以使用Ctrl + G進行此操作。
此按鈕可用于拆分先前定義的形狀組。您也可以使用Ctrl + Shift + G。
第七個按鈕可用于對齊對象。
最后一個按鈕允許您鏡像一個形狀在你的場景中。
這些是你的基本形狀。您可以通過創建剪切塊并將它們組合成更大和更復雜的對象來創建更復雜的形狀。
您可以使用此區域中的工具更改網格。
構建形狀
幾乎所有對象都可以通過組合Tinkercad中可用的幾個基本形狀并創建剪切來構建。讓我們從一個簡單的例子開始。從窗口右側選擇一個立方體并將其放置在工作平面上：
從左側菜單中選擇立方體形狀。
將形狀放置在工作平面上后，將顯示一個屬性窗口（以綠色矩形突出顯示）。此窗口中的滑塊可能因形狀而異，但在這種情況下，您可以調整紅色立方體的尺寸，還可以設置半徑和步長（這兩個滑塊可以讓您圍繞所有形狀的邊創建斜面）。/p》
在滑塊正上方，你會發現兩個按鈕，可以讓你改變形狀的顏色，并定義它是否應該是一個切口。
移動，旋轉和縮放
您可以通過用鼠標拖動它來移動X和Y軸上的立方體。您可以通過按住shift來將平移鎖定到一個軸。要上下移動立方體，請使用上圖中標有數字4的小圓錐。
縮放形狀有多種方法。第一個是使用前面描述的滑塊。但是，我不建議這樣做，因為這個選項相當不精確。
第二種方法是使用位于形狀拐角處的白色方塊（見上圖中的第一個）來拖動立方體并改變它的大小。使用黑色方塊僅在一個方向上縮放。
我建議使用第三種方法，即直接輸入所需的邊長，方法是單擊標簽，用數字2突出顯示上面的圖片。當您將白色方塊懸停在形狀的角落時，會出現這些標簽。要防止這些標簽消失，請單擊您用鼠標懸停的方塊。使用直接輸入法可以輸入一個邊的新長度，這是調整形狀大小的最精確方法。
要旋轉形狀，請分別對每個軸使用彎曲的雙箭頭。其中一個雙箭頭標有上圖中的數字3。和以前一樣，當您用鼠標懸停其中一個箭頭時會出現標簽。單擊雙箭頭以防止標簽再次消失。
創建剪裁和孔
如果要創建切口，請放置一個新的工作平面上的形狀，并使其與您希望切割的立方體相交。見下圖：
創建通過在現有形狀上放置一個新的剪切形狀來創建一個洞。
你可以看到我改變了第二種形狀的顏色，在這種情況下是圓柱體，從純色到“孔”。這將告訴程序該形狀定義另一個形狀的切口。
要創建一個孔，選擇兩個形狀并按Ctrl + G（或使用窗口頂部的組按鈕） ）。
您始終可以使用Ctrl + Shift + G（或通過單擊工作窗格上方菜單欄中的按鈕）取消連接對象然后，您可以輕松調整孔的大小，形狀和位置。
無論如何，您加入形狀的順序很重要。我們以這三種形狀為例：
如果我將白色曲面和圓柱體連接在一起，然后將結果與紅色立方體連接，形狀如下所示：
但是，如果我將紅色立方體和白色圓柱體組合在一起，然后將其與白色表面連接，我得到了結果如下：
通過選擇所有三個并同時對它們進行分組，結果如下所示：
創建自定義形狀時請記住這一點。您還應確保定義為孔的形狀不太復雜。您應該只使用基本形狀或文本形狀來創建切口。過于復雜的剪切通常無法正確計算并導致意外行為。
使用對齊工具精確定位
我最后一個重要的工具我想討論的是對齊功能。您只能在工作平面上選擇兩個或多個形狀后才能訪問它。然后頂部菜單欄中的按鈕將變為可用。單擊按鈕后，您將看到如下內容：
Tinkercad中的對齊工具。
黑色圓圈標志著角和每個軸的中心。這些是用于對齊所選形狀的錨點。例如，中心將使軸的中心的形狀對齊。橙色輪廓顯示對齊后形狀的位置。
您可以使用鼠標光標懸停圓圈來顯示預覽。單擊圓圈，您的形狀將重新定位。完成后，單擊所選形狀之外的任何位置以關閉該工具。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
3d設計
+關注
關注
0文章
13瀏覽量
8516
發布評論請先 登錄
相關推薦
熱點推薦

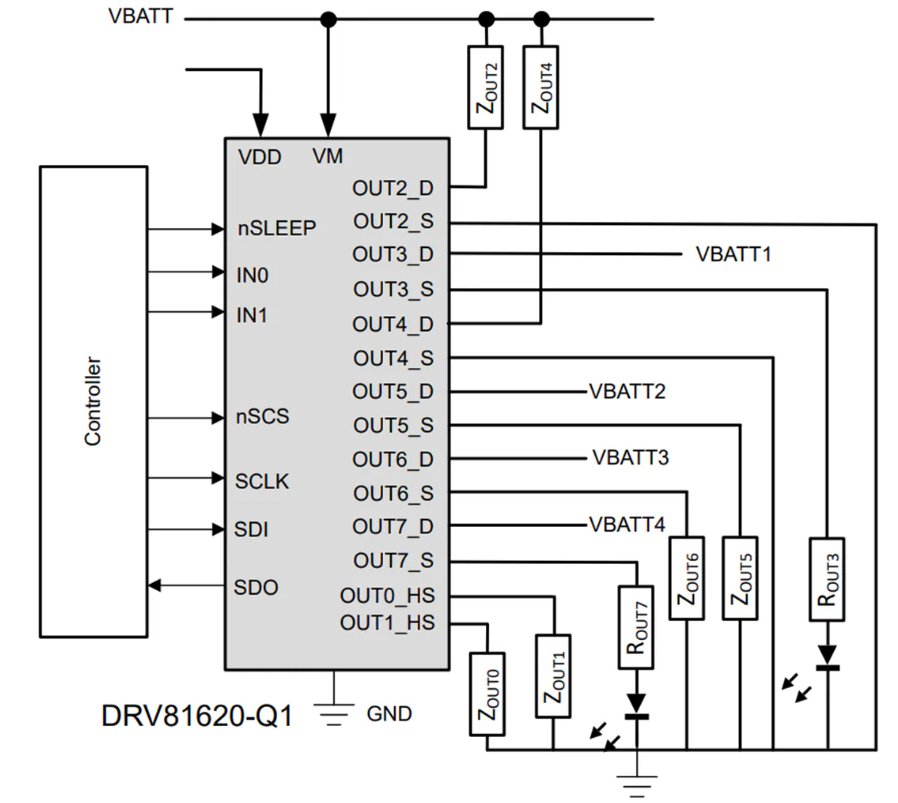

Texas Instruments DRV81620-Q1 8通道低側和高側驅動器數據手冊
Texas Instruments DRV81620-Q1 8通道低側和高側驅動器帶有保護和診斷功能。設計用于控制繼電器、LED、燈和電機。具有菊花鏈功能的串行外設接口 (SPI) 控制和診斷負載和器件。兩個具有映射功能的輸入引腳可直接控制輸出。該器件支持跛行 (Limp Home) 模式，用于故障安全激活。集成的PWM發生器支持驅動LED，燈泡浪涌模式支持驅動具有大電容的負載。每個輸出上的鉗位電路在電感負載關閉期間耗散能量。
瓴芯榮獲2024年度汽車電子科學技術獎兩項殊榮
近日，由深圳汽車電子行業協會開展的“2025第十四屆國際汽車電子產業峰會暨2024年度汽車電子科學技術獎頒獎典禮”在深圳寶安隆重舉行, 瓴芯榮獲“突出創新產品獎”和“最具投資價值獎”兩項殊榮！
【沁恒CH585開發板免費試用體驗】3、無線尋光之旅-HTML通過BLE點燈
JS早已進化出可以控制筆記本電腦藍牙設備的能力，所以編寫一個HTML就可以完成BLE點燈工作。
一、從機程序
示例中有一個BLE從機程序
CH585EVT\\\\EVT\\\\EXAM\\\\BLE\\\\Peripheral
在此基礎上添加點燈部分
初始化PA0:
GPIOA_ModeCfg(GPIO_Pin_0, GPIO_ModeOut_PP_5mA);
在peripheral.C中，第一個特征值SIMPLEPROFILE_CHAR1寫入事件發生時，增加判斷，如果輸入為0x20則點亮PA0，否則熄滅PA0
static void simpleProfileChangeCB(uint8_t paramID, uint8_t *pValue, uint16_t len)
{
switch(paramID)
{
case SIMPLEPROFILE_CHAR1:
{
uint8_t newValue[SIMPLEPROFILE_CHAR1_LEN];
tmos_memcpy(newValue, pValue, len);
PRINT(\"profile ChangeCB CHAR1.. \\\\n\");
if(newValue[0]==0x20)
{
GPIOA_ResetBits(GPIO_Pin_0);
}else {
GPIOA_SetBits(GPIO_Pin_0);
}
break;
}
二、HTML控制端
<!DOCTYPE html>
<html lang=\"zh-CN\">
<head>
<meta charset=\"UTF-8\">
<meta name=\"viewport\" content=\"width=device-width, initial-scale=1.0\">
<title>智能燈控制面板</title>
<style>
body {
font-family: \'Arial\', sans-serif;
background-color: #f5f5f5;
display: flex;
justify-content: center;
align-items: center;
height: 100vh;
margin: 0;
}
.control-panel {
background: white;
border-radius: 20px;
box-shadow: 0 10px 30px rgba(0,0,0,0.1);
padding: 30px;
width: 300px;
text-align: center;
}
h1 {
color: #333;
margin-bottom: 30px;
}
.btn {
background: #4285f4;
color: white;
border: none;
border-radius: 50px;
padding: 15px 30px;
margin: 10px;
font-size: 18px;
cursor: pointer;
width: 80%;
transition: all 0.3s;
box-shadow: 0 4px 6px rgba(0,0,0,0.1);
}
.btn:hover {
transform: translateY(-2px);
box-shadow: 0 6px 10px rgba(0,0,0,0.15);
}
.btn:active {
transform: translateY(0);
}
.btn.on {
background: #34a853;
}
.btn.off {
background: #ea4335;
}
.connection-status {
margin: 20px 0;
font-weight: bold;
}
.connected {
color: #34a853;
}
.disconnected {
color: #ea4335;
}
.advanced-toggle {
color: #4285f4;
text-decoration: underline;
cursor: pointer;
margin-top: 20px;
display: inline-block;
}
.advanced-settings {
display: none;
margin-top: 20px;
text-align: left;
}
</style>
</head>
<body>
<div class=\"control-panel\">
<h1>智能燈控制</h1>
<div class=\"connection-status disconnected\" id=\"connection-status\">設備未連接</div>
<button class=\"btn connect\" id=\"connect-btn\">連接設備</button>
<div id=\"control-buttons\" style=\"display:none;\">
<button class=\"btn on\" id=\"on-btn\">開燈</button>
<button class=\"btn off\" id=\"off-btn\">關燈</button>
<button class=\"btn\" id=\"disconnect-btn\">斷開連接</button>
</div>
<div class=\"advanced-toggle\" id=\"advanced-toggle\">顯示高級設置</div>
<div class=\"advanced-settings\" id=\"advanced-settings\">
<h3>高級設置</h3>
<div>
<label>服務UUID: <input type=\"text\" id=\"service-uuid\" value=\"0000ffe0-0000-1000-8000-00805f9b34fb\"></label>
</div>
<div>
<label>特征值UUID: <input type=\"text\" id=\"characteristic-uuid\" value=\"0000ffe1-0000-1000-8000-00805f9b34fb\"></label>
</div>
<div>
<label>開燈指令: <input type=\"text\" id=\"on-command\" value=\"20\"></label>
</div>
<div>
<label>關燈指令: <input type=\"text\" id=\"off-command\" value=\"10\"></label>
</div>
</div>
</div>
<script>
// 設備配置 (可以在后臺預設)
const defaultConfig = {
serviceUUID: \'0000ffe0-0000-1000-8000-00805f9b34fb\',
characteristicUUID: \'0000ffe1-0000-1000-8000-00805f9b34fb\',
onCommand: \'20\',
offCommand: \'10\'
};
// DOM元素
const connectBtn = document.getElementById(\'connect-btn\');
const onBtn = document.getElementById(\'on-btn\');
const offBtn = document.getElementById(\'off-btn\');
const disconnectBtn = document.getElementById(\'disconnect-btn\');
const connectionStatus = document.getElementById(\'connection-status\');
const controlButtons = document.getElementById(\'control-buttons\');
const advancedToggle = document.getElementById(\'advanced-toggle\');
const advancedSettings = document.getElementById(\'advanced-settings\');
// 設備變量
let device = null;
let characteristic = null;
let isConnected = false;
// 初始化UI
document.getElementById(\'service-uuid\').value = defaultConfig.serviceUUID;
document.getElementById(\'characteristic-uuid\').value = defaultConfig.characteristicUUID;
document.getElementById(\'on-command\').value = defaultConfig.onCommand;
document.getElementById(\'off-command\').value = defaultConfig.offCommand;
// 連接設備
connectBtn.addEventListener(\'click\', async () => {
try {
connectionStatus.textContent = \"正在連接...\";
device = await navigator.bluetooth.requestDevice({
acceptAllDevices: true,
//optionalServices: [\'generic_access\'] // 默認包含的服務
optionalServices: [\'0000ffe0-0000-1000-8000-00805f9b34fb\']
//filters: [
//{ namePrefix: \'simple\' }
//],
});
const server = await device.gatt.connect();
const service = await server.getPrimaryService(defaultConfig.serviceUUID);
characteristic = await service.getCharacteristic(defaultConfig.characteristicUUID);
device.addEventListener(\'gattserverdisconnected\', onDisconnected);
isConnected = true;
connectionStatus.textContent = \"設備已連接\";
connectionStatus.className = \"connection-status connected\";
connectBtn.style.display = \"none\";
controlButtons.style.display = \"block\";
} catch (error) {
console.error(\"連接失敗:\", error);
connectionStatus.textContent = \"連接失敗\";
connectionStatus.className = \"connection-status disconnected\";
}
});
// 斷開連接
disconnectBtn.addEventListener(\'click\', () => {
if (device && isConnected) {
device.gatt.disconnect();
}
});
// 斷開連接處理
function onDisconnected() {
isConnected = false;
device = null;
characteristic = null;
connectionStatus.textContent = \"設備未連接\";
connectionStatus.className = \"connection-status disconnected\";
connectBtn.style.display = \"block\";
controlButtons.style.display = \"none\";
}
// 開燈
onBtn.addEventListener(\'click\', async () => {
if (!isConnected) return;
try {
const command = document.getElementById(\'on-command\').value.trim();
const data = hexStringToArrayBuffer(command);
await characteristic.writeValue(data);
console.log(\"開燈指令發送成功\");
} catch (error) {
console.error(\"發送開燈指令失敗:\", error);
}
});
// 關燈
offBtn.addEventListener(\'click\', async () => {
if (!isConnected) return;
try {
const command = document.getElementById(\'off-command\').value.trim();
const data = hexStringToArrayBuffer(command);
await characteristic.writeValue(data);
console.log(\"關燈指令發送成功\");
} catch (error) {
console.error(\"發送關燈指令失敗:\", error);
}
});
// 切換高級設置
advancedToggle.addEventListener(\'click\', () => {
if (advancedSettings.style.display === \'none\') {
advancedSettings.style.display = \'block\';
advancedToggle.textContent = \'隱藏高級設置\';
} else {
advancedSettings.style.display = \'none\';
advancedToggle.textContent = \'顯示高級設置\';
}
});
// 輔助函數: 十六進制字符串轉ArrayBuffer
function hexStringToArrayBuffer(hexString) {
hexString = hexString.replace(/\\\\s/g, \'\');
if (hexString.length % 2 !== 0) {
throw new Error(\'十六進制字符串長度必須為偶數\');
}
const bytes = new Uint8Array(hexString.length / 2);
for (let i = 0; i < hexString.length; i += 2) {
bytes[i/2] = parseInt(hexString.substr(i, 2), 16);
}
return bytes.buffer;
}
</script>
</body>
</html>
執行HTML
為了體現卓然不同的氣質，起了一個非常中二的名稱\"智能燈控制\"
發表于 07-04 10:05

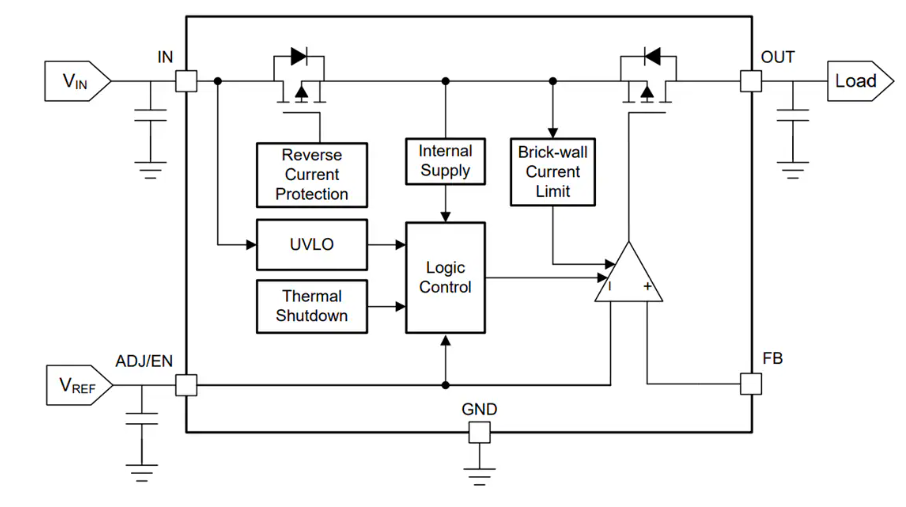

Texas Instruments TPS7B4260-Q1低壓差 (LDO) 電壓跟蹤器數據手冊
Texas Instruments TPS7B4260-Q1低壓差 (LDO) 電壓跟蹤器設計用于通過線束為非板載傳感器提供可靠的電源，即使在惡劣的汽車環境中也可工作。在這種惡劣的工作條件下，線束中的電纜可能會遭受各種故障條件的影響，從而增加了故障風險。這些條件包括接地短路、電池短路和過熱。TPS7B4260-Q1具有針對這些故障條件的集成保護特性，以及反極性保護。該器件采用了一種拓撲結構，其中包含兩個背靠背的P溝道金屬氧化物半導體場效應晶體管 (MOSFET)。由于采用這種PMOS拓撲，因此無需外部二極管，從而防止反向電流流動。該器件具有300mA的高額定電流，可讓單個跟蹤器同時為多個非板載傳感器供電。該器件設計用于處理45V (絕對最大值）輸入電壓，并能承受汽車負載突降瞬態條件。
卡兒酷榮獲2024年度汽車電子科學技術獎優秀企業獎
近日，由深圳市汽車電子行業協會主辦的IAEIS 2025國際汽車電子產業峰會暨2024年度汽車電子科學技術獎頒獎典禮在深圳寶安隆重舉行。憑借在電池應用領域持續的技術突破、優秀的產品創新與突出的產業推動作用，卡兒酷在眾多優秀企業中脫穎而出，榮膺“2024年度汽車電子科學技術獎-優秀企業獎”。

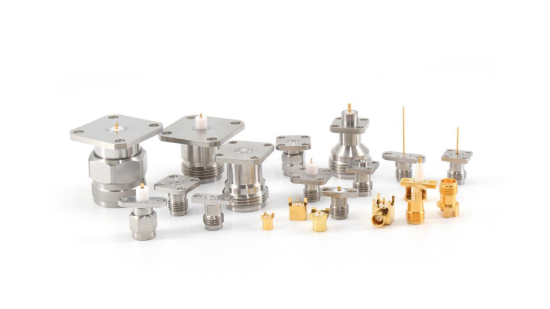

射頻連接器技術發展與廠商分析
一、射頻連接器行業概況 射頻同軸連接器是一種專用于高頻信號傳輸的連接器，主要用于電子設備、通信設備、無線電設備等領域。它是將同軸電纜與設備或器件連接的一種接口，可以實現高頻信號的傳輸和防止信號干擾。隨著5G、衛星通信及軍用雷達的發展，市場對高性能連接器的需求持續增長。 二、國內外主流廠商概覽 美國安費諾（Amphenol） 全球市場份額超30%，主打毫米波連接器（如2.92mm/1.85mm系列），適用于5G基站測試與航空航天領域。 日本Hir
光伏電站無人值守的實現
光伏電站實現無人值守的核心在于構建智能化、自動化的運維管理體系，通過采用一定的技術手段，實現光伏電站運營成本顯著降低、發電效率與收益的有效提升以及電站安全性與可靠性的增強，這也是無人值守的預期效果體現。如通過減少現場值班人員，人力成本下降；預測性維護降低設備故障率，避免突發維修支出。 在提升光伏電站發電效率與收益方面，通過智能監控系統優化設備的參數設置，從而促進發電效率提升；利用自動化清洗減少組件積塵
正確的光纖尾纖需要考慮哪些因素
選擇正確的光纖尾纖取決于應用、距離和設備。以下是需要考慮的因素： 1. 選擇正確的光纖類型：單模還是多模 單模光纖尾纖(OS2)專為城域網、骨干鏈路或5G前傳等長距離傳輸而設計。它們具有低插入損耗，并支持長距離高速數據傳輸。 多模尾纖(OM1/OM2/OM3/OM4)非常適合短距離高速鏈路，例如數據中心或企業局域網。雖然它們的傳輸距離較短，但對于室內使用而言，它們經濟高效。 2. 選擇合適的連接器類型 尾纖的一端是尾纖連接器，另一端是用于熔接的

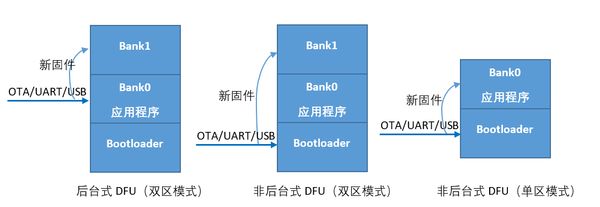

詳解藍牙空中升級(OTA)原理與步驟
如何實現Bluetooth LE OTA？什么叫DFU？如何通過UART實現固件升級？又如何通過USB實現固件升級？怎么保證升級的安全性？什么叫雙區（dual bank）DFU？什么叫單區（single bank）DFU？什么叫后臺式（background）DFU？本文將對上述問題進行探討。 DFU過程中涉及的所有操作步驟所對應的腳本都放在百度云盤上，云盤鏈接如下所示： 鏈接: https://pan.baidu.com/s/1FKTfY3Q_zBVvviO7KC7Gyg#list/path=%2Fblog 密碼: y8fb 腳本是按照SDK版本進行分類的，建議大家把自己SDK版本對應的腳本下載下
懌星科技斬獲2024年度汽車電子科學技術獎兩項殊榮
近日，由深圳市汽車電子行業協會舉辦的IAEIS 2025第十四屆國際汽車電子產業峰會暨2024年度汽車電子科學技術獎頒獎典禮，在深圳寶安國家會展中心盛大啟幕！這場以 “AI賦能、守正創新” 為主題的行業盛會，匯聚了頂尖行業精英，共同探討汽車電子產業的前沿趨勢與發展新路徑。懌星科技攜最新研發工具鏈產品亮相，并憑借硬核實力脫穎而出，一舉斬獲“優秀企業獎”與“最具投資價值獎”雙項大獎！
螞蟻俠科技斬獲2024年度汽車電子科學技術獎突出創新產品獎
近日，深圳寶安，第十四屆國際汽車電子產業峰會（IAEIS 2025）暨2024年度汽車電子科學技術獎頒獎典禮圓滿落幕。這場匯聚全球頂尖科技與產業智慧的盛會，聚焦汽車電子前沿趨勢，探討智能網聯未來圖景。

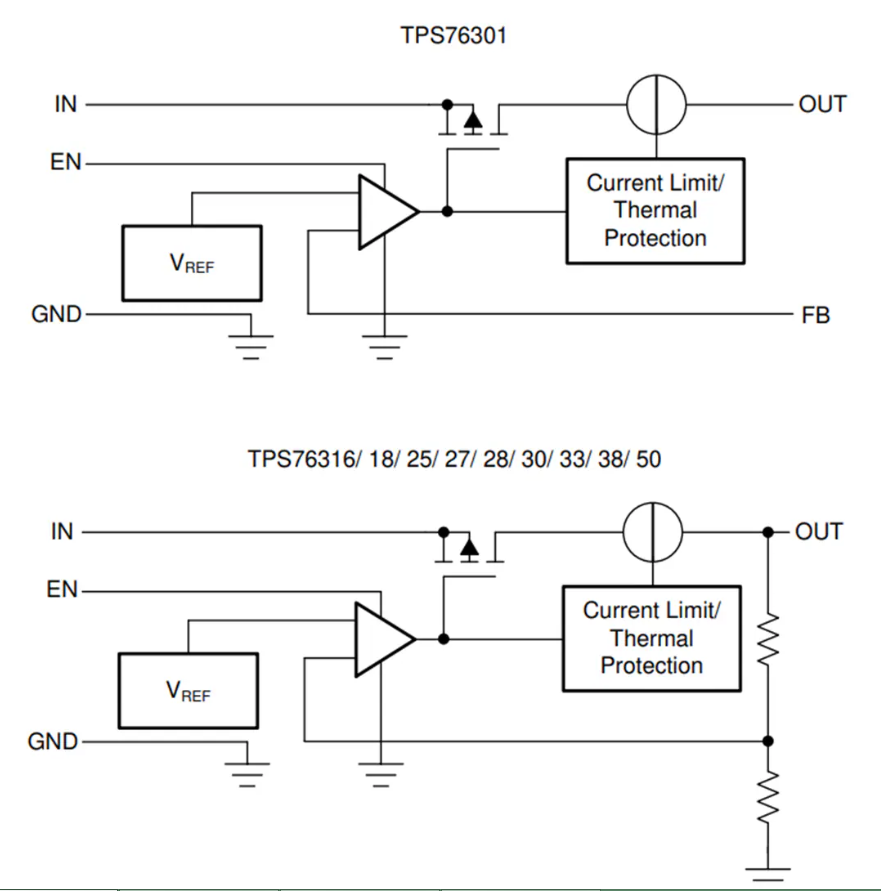

Texas Instruments TPS763/TPS763-Q1 LDO穩壓器特性/應用/框圖
