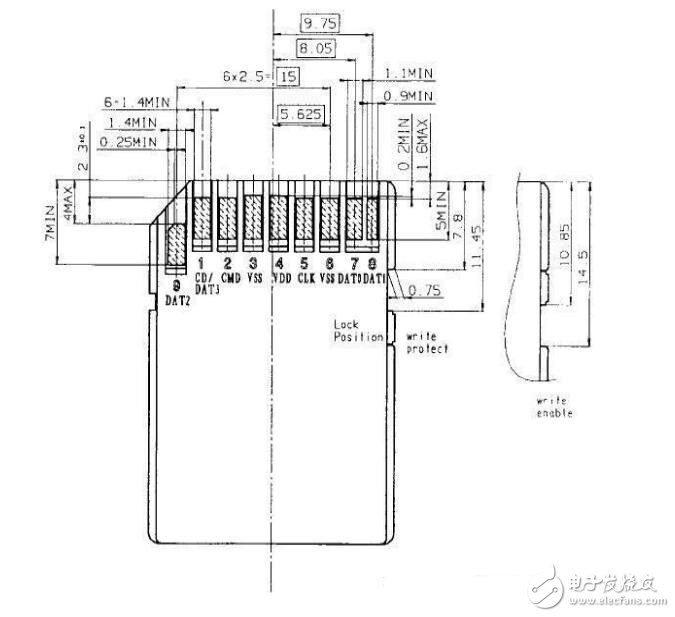

SD卡管腳圖

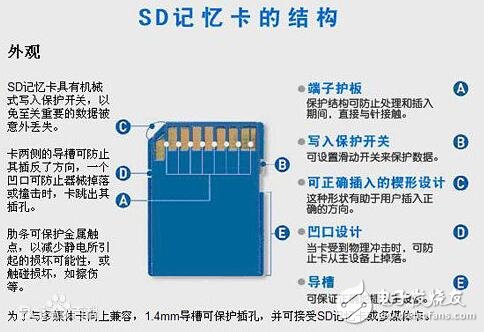

　　SD卡結構

　　SD卡接口除了保留MMC卡的7針外，還在兩邊加多了2針，作為數據線。

　　在 SD 卡 3.0 規范中，SD 卡的理論最大容量可達 2TB，理論最大讀寫速度可達 104MB/s（在最新的 4.10 規范中，理論最大讀寫速度已提高到 312MB/s）。［2］

　　SD卡主要分為四部分組成：外部引腳、內部寄存器、接口控制器和內部存儲介質。

　　（1）SD卡主要引腳和功能描述如下：

　　CLK：時鐘信號，控制器或者 SD 卡在每個時鐘周期傳輸一個命令位或數據位，在 SD 總線的默認速度模式下頻率可在0～25MHz 之間變化，SD 卡的總線管理器可以不受任何限制的自由產生0～25MHz 的頻率，在 UHS-I 速度模式下，時鐘頻率最高可達208M。

　　CMD：命令和響應復用引腳，命令是由控制器發給 SD 卡，可以是從控制器到單個 SD 卡，也可以是到 SD 總線上所有卡；響應是存儲卡對控制器發送的命令應答，應答可以來自單卡或所有卡。

　　DAT0～3：數據線，數據可以從卡傳向控制器也可以從控制器傳向卡。

　　2） 寄存器及功能描述如下：

　　OCR（Operating Conditions Register）寄存器：32位的操作條件寄存器主要存儲了 VDD 電壓范圍，SD 卡操作電壓范圍為2~3.6V。

　　CID（Card IDentification Register）寄存器：卡識別碼寄存器，長度為16個字節，存儲 SD 卡唯一標識號，該號在卡生產廠家編程后無法修改。

　　CSD（Card-Specific Data Register）寄存器：卡特性數據寄存器，包含了訪問該卡數據時的必要配置信息。

　　SCR（SD Card Configuration Register）寄存器：SD 卡配置寄存器（SCR），提供了 SD 卡的一些特殊特性在這張卡內，長度為64 位，這個寄存器內容由制造商在生產廠內設置。［2］

　　RCA（Relative Card Address）寄存器：卡相對地址寄存器是一個16位可寫的地址寄存器，控制器可通過地址選擇對應地址的 SD 卡。

　　DSR（Driver Stage Register）寄存器：驅動級寄存器，屬于可選寄存器，用于配置卡的驅動輸出。

　　（3） 接口控制器：主要用于對內部存儲核心進行控制和管理，通過接收用戶對其發送的命令來進行控制和設置，并根據命令作出響應，然后執行響應的數據讀寫等操作。

　　（4） 內部存儲介質：數據記憶存儲的 Flash塊。

　　mmc卡和sd卡的區別

　　SD卡的技術是基于MultiMedia卡（MMC）格式上發展而來，大小和MMC卡差不多，尺寸為32mm x 24mm x 2.1mm。長寬和MMC卡一樣，只是比MMC卡厚了0.7mm，以容納更大容量的存貯單元。SD卡與MMC卡保持著向上兼容，也就是說，MMC卡可以被新的SD設備存取，兼容性則取決于應用軟件，但SD卡卻不可以被MMC設備存取。（SD卡外型采用了與MMC卡厚度一樣的導軌式設計， SD卡結構以使SD設備可以適合MMC卡）。

　　SD卡接口除了保留MMC卡的7針外，還在兩邊加多了2針，作為數據線。采用了NAND型Flash Memory，基本上和SmartMedia的一樣，平均數據傳輸率能達到2MB/s。

　　設有SD卡插槽的設備能夠使用較簿身的MMC卡，但是標準的SD卡卻不能插入到MMC卡插槽。SD卡能夠于CF卡和PCMCIA卡上，插上轉接器使用；而miniSD卡和microSD卡亦能插上轉接器于SD卡插槽使用。一些USB連接器能夠插上SD卡，而且一些讀卡器亦能夠插上SD卡，并由許多連接埠，例如USB、FireWire等存取使用。 SD卡的結構能保證數字文件傳送的安全性，也很容易重新格式化，所以有著廣泛的應用領域，音樂、電影、新聞等多媒體文件都可以方便地保存到SD卡中。
