核心提示：智能手機薄型化設計，使得觸控面板控制器容易受到顯示器產生的雜訊干擾。為解決此一問題，觸控芯片開發商已著手改良觸控傳感器設計，并加強觸控模組與LCD面板運作頻率的同步化。目前新的設計方桉，已獲得In-cell內嵌式電容式觸摸屏開發商導入。

　　顯示器產生的雜訊會干擾電容式觸摸屏的感測功能，要進一步改善就須了解液晶顯示（LCD）技術的基本原理及雜訊產生的原因，方能找出因應之道。

　　首先須整理出現今市面上有哪些種類的顯示器，如主動矩陣有機發光二極體（AMOLED）、薄膜電晶體（TFT）LCD等智能手機常用方桉。一般來說，AMOLED的畫質較佳，對觸控芯片產生的雜訊干擾也少于LCD，但AMOLED面板較昂貴，制造難度也高于LCD；因此，LCD至今仍主宰整個市場。由于LCD顯示器是最受歡迎的技術，但產生的雜訊也最多，因此本文將把焦點放在LCD。

　　觸控薄型化加劇LCD雜訊

　　為了解LCD何以產生雜訊，須掌握LCD基本運作原理。如圖1所示，從LCD顯示器的最底層開始，光線在此產生后再朝上反射，每個畫素含有紅、綠、藍三個子畫素，每個子畫素又包含一個液晶疊層（Sandwich），疊層頂部則貼合氧化銦錫（ITO）透明導電薄膜，其頂層與底層中間夾著液晶材料。

　　圖1 LCD與觸控面板架構圖

　　其中，頂層為所有子畫素的共極，通常稱為VCOM層；底層則專為子畫素配置，稱作子畫素電極，當電壓導通到LC疊層，液晶材料就會扭轉白光的極性 （Polarity），在疊層上方的偏光板，只讓特定極性的光線通過。若光線的極性與偏光板的極性一致，子畫素就會達到最高亮度。若光線極性與偏光板相反，子畫素的亮度就降到最低。

　　此外，每個子畫素都有一層彩色濾光片（R、G、或B），其作用類似彩繪玻璃窗，藉由把電壓導至三個子畫素的液晶疊層，畫素就能設定成任何RGB組成色。每個子畫素還含有一個TFT，做為導至液晶疊層電壓的on/off開關，這樣的設計在刷新全屏幕影像時能有效對屏幕上的畫素進行排序。

　　如圖2顯示，畫素在TFT閘極（Gate）被開啟，TFT的源極（Source）連結到彩色數字類比轉換器（DAC）輸出端，TFT汲極（Drain）則連結到ITO子畫素電極。由于液晶材料無法承受直流（DC）電壓，因此偏壓必須是交流電。ACVCOM與DCVCOM兩種類型的LCD顯示器也有所差異，前者主要透過一個差分電壓主動驅動VCOM與子畫素電極，因VCOM層係由AC推動，故稱為ACVCOM方桉。后者則透過DC驅動共極層，而子畫素由AC 驅動，此信號以DC值為中心進行偏擺，兩種VCOM方桉各有不同的效能與成本優劣勢。

　　圖2 LCD與觸控面板電路圖

　　業界都知道ACVCOM因主動驅動大面積的ITO（VCOM）層，將造成大量雜訊；DCVCOM則以低雜訊的表現為業界所熟知，然而事實不一定如此。以往傳感器與LCD表面之間有一層薄的空隙（Air Gap）。但現今手機做得更薄，因此大多不再有這層空隙，將ITO傳感器直接貼合到LCD表面的方式逐漸為大多數廠商采用，造成雜訊耦合更加嚴重。

　　更有甚之，業界當前設計方向是要求觸控面板控制器能直接感測VCOM和子畫素電極，也就是內嵌式（In-Cell）觸控技術，此來，觸摸屏與LCD控制器之間須進行同步化，才能在掃描觸摸屏?xí)r免除雜訊干擾；現在大多數智能手機的LCD也逐漸淘汰ACVCOM，轉用更高品質的DCVCOM與 AMOLED顯示器，并朝向直接貼合或In-Cell發展，藉以降低制造成本與產品厚度。

　　LCD雜訊將耦合至觸控傳感器

　　至于LCD雜訊如何耦合到觸摸屏傳感器，主要是其電路雜訊將耦合到觸摸屏電路的兩個電容。第一個電容為CLC，這個電容是在子畫素與VCOM表面之間形成，其間液晶材料的作用相當于一個介電質。

　　就DCVCOM顯示器來說，驅動子畫素的AC信號耦合到VCOM層就會變成雜訊，并傳至整個面板。DCVCOM層看似是一個良好的AC接地端，因?yàn)橐訢C 電壓維持這個節點；但事實上則會削弱雜訊，因?yàn)閂COM層是由電阻相當高的ITO制成，此處將發生第二個雜訊耦合電容的情況--CSNS。

　　CSNS在VCOM層與電容傳感器之間形成，VCOM層剩馀的雜訊電壓會透過CSNS耦合到電容式觸摸屏傳感器，并傳至觸控面板控制器的接腳。對ACVCOM顯示器而言，由于以AC波型驅動VCOM，因此LCD雜訊也會透過CSNS直接耦合到觸摸屏傳感器。

　　量測與分析LCD雜訊的方法相當簡單，可用一個導電金屬連結到示波器探棒，或采用一片面朝下的銅片，然后直接覆蓋在顯示器的表面（不要附加觸摸屏傳感器）。另外也可用大銅板或一片銅帶，但要注意雜訊強度會隨著導體尺寸縮小而降低，因此最好覆蓋整個表面，藉以把示波器的耦合誤差減至最小。

　　圖3顯示擷取到的ACVCOM信號波形，其中通常含有一個高強度基頻，其波形接近方波。ACVCOM運作頻率一般介于5k~25kHz之間，通常基頻頻率會對應到LCD每列畫素更新（掃描線頻率）的速度。

　　圖3 ACVCOM顯示器耦合雜訊與時間關系圖

　　圖4則顯示實際擷取到的DCVCOM波形。DCVCOM波形類似數個尖銳的高頻脈沖，沒有類似ACVCOM的高強度基頻，但其諧波量可輕易沖高到 50k~300kHz，短暫的脈沖對應到子畫素電極驅動信號。DCVCOM雜訊的特性和顯示影像有高度相依性，最糟狀況的影像通常是整個屏幕上以棋盤狀排列的黑白交錯畫素（看起來接近灰色）；但是在分析DCVCOM顯示器特性之前，請務必測試多種不同影像。

　　圖4 DCVCOM顯示器耦合雜訊電壓與時間關系圖

　　降低LCD雜訊　觸控IC商祭出五大招

　　設計者要確實降低影響觸控面板控制器的顯示雜訊，可利用幾種方法，包括削減雜訊強度、避開雜訊的頻率、導入數字濾波器、改良觸控傳感器設計或加強觸摸屏與LCD面板的同步化。

　　一般來說，設計工程師可以用一層強固的ITO覆蓋住整個顯示器，此遮蔽層置放于顯示器與觸控面板傳感器之間，直接連結電路接地端，因此顯示雜訊會直接傳到接地端而不是觸控面板控制器。遮蔽層在減少雜訊方面通常效率頗高，不過，由于會增加觸控面板制造成本，加上會減少面板的透光度使影像品質略受影響，因此較不受業者青睞。

　　相形之下，挑選適合的運作頻率，讓觸控控制器的頻率不同于LCD雜訊頻率則是最佳選項之一。對此種方法而言，導入能應付大量尖峰雜訊的觸控控制器，并且避免觸摸屏感測電路過度飽和，有助達成降雜訊的目標。

　　此外，窄頻接收器有助于配合雜訊尖波（Spikes）進行調整，還能幫助在擷取到的波形產生快速傅立葉轉換（FFT），以便了解應把觸摸屏運作頻率設定在哪裡，如圖5顯示DCVCOM時域波形的FFT。目前觸控控制器制造商也以開發出許多自動工具，能幫助挑選理想的運作頻率，其中許多工具能掃描觸摸屏運作頻率，還能同時監視雜訊。

　　圖5 DCVCOM耦合雜訊與頻率FFT關系圖

　　此外，數字濾波器對降低雜訊亦有很大幫助。工程師有許多線性與非線性濾波器可挑選，對不同的應用各有優缺點。線性濾波器方面，傳統無限脈沖響應 （Infinite Impulse Response， IIR）或有限脈沖響應（Finite Impulse Response， FIR）濾波器，雖然在降低雜訊方面表現不錯，但在追蹤屏幕上手指碰觸點的速度會有點遲鈍。

　　如今業界已針對這些濾波器進行許多改良，帶來更好的手指追蹤性能。其他非線性濾波器也能降低雜訊，尤其針對含有高強度但不常出現的雜訊尖波的脈沖雜訊。另外有少數濾波器能聰明的辨識LCD雜訊，并把雜訊從實際信號分離出來。含有硬體濾波器的觸控控制器會為產品加分不少，因能節省雜訊處理的時間與功耗。

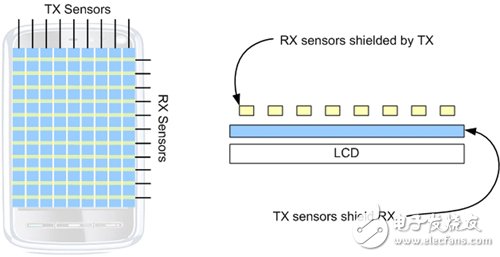

　　由于觸控傳感器對整體產品的效能而言相當重要，因此，許多新型傳感器設計也紛紛朝向能降低顯示雜訊的研發方向邁進。其中一種熱門方桉就是曼哈頓（Manhattan），取這個名字是因?yàn)樗臉邮娇崴萍~約曼哈頓地區的街道，為完美的水平與垂直排列（圖6）。

　　圖6 曼哈頓觸控傳感器架構示意圖

　　觸控傳感器包含發送器（TX）與接收器（RX），所有真正多點觸控的傳感器都能驅動TX，并在RX上接收信號。在曼哈頓傳感器設計中，TX占位相當寬，位置在RX之下；RX則較窄，因?yàn)橐纳娙菀约皽p少雜訊耦合。

　　總而言之，曼哈頓傳感器讓TX傳感器能削減大部分的雜訊，且不會讓雜訊傳到RX，現今業界均采用許多精密的曼哈頓衍生技術。

　　In-cell實現觸控面板與LCD同步化

　　最后，觸控面板與LCD之間的同步化，亦是降低顯示雜訊的選項之一。事實上，這絕對須仰賴In-Cell設計才能實現。觸控面板控制器要進行同步化，可透過監看LCD驅動器的水平與垂直同步信號，分別名為HSYNC（Horizontal Synchronization）與VSYNC（Vertical Synchronization），進一步與LCD面板同步。

　　值得注意的是，在ACVCOM解決方桉中，有些觸控面板控制器能直接從觸摸屏傳感器挑出雜訊，隨即開始掃描，不須藉由監看LCD驅動器的HSYNC與VSYNC信號；此種ACVCOM的同步化相當直接，因?yàn)榛l強度很高且頻率很低。

　　相形之下，DCVCOM就比較困難，因?yàn)殡s訊頻率較高，觸控面板控制器的掃描與靜止期之間需要精準的時序調整。

　　隨著手機做得愈來愈薄，觸控面板控制器會暴露在更多的顯示雜訊下，這是因?yàn)轱@示器與觸摸屏傳感器之間有更緊密結合的電容耦合，促使各界更專注于顯示器如何運作，顯示雜訊究竟來自哪裡，如何量測顯示雜訊，以及有哪些降低顯示雜訊的選項。
