?一、產品概述

1、“HV”系列連接器及線束總成是專為汽車應用設計，尤其是基于高電壓及高電流設計的混合動力汽車及純電動汽車；

2、高通載能力：針對電動汽車動力線束的高電流特點，采用Chogori專利技術的NEWSOK插孔技術，載流性能優異，機械壽命長，可高達10000次插拔；

3、操作簡便，所需操作空間小：針對電動汽車，尤其是電動小車內的狹小空間對連接器尺寸及可操作空間的限制，連接器設計采用推拉自鎖式結構，易于安裝及拆裝；

4、優越的電磁屏蔽功能：針對汽車行駛中高振動狀態下對連接器及線束電性能高可靠性的要求,采用線纜周?chē)嗄z封裝設計，動力電纜與屏蔽外層絕緣可靠性高。

5、使用環境溫度范圍：-40～125°C

6、防護等級高：在插頭插座裝配后，防護等級達IP67

7、防誤插設計，滿足電池包或3相電機需要防錯插的要求

8、金屬推拉自鎖結構,鎖緊后可聽到清晰的鎖緊聲“click”

9、高耐電壓能力：3000VAC.(部分可高達5000V)

10、產品的系列多，使用范圍廣：額定電流60A~600A，搭配的動力線纜線徑10~185mm2

11、符合ROHS要求

12、插針與插孔，插頭與插座間可相互搭配，滿足不同的需要
?

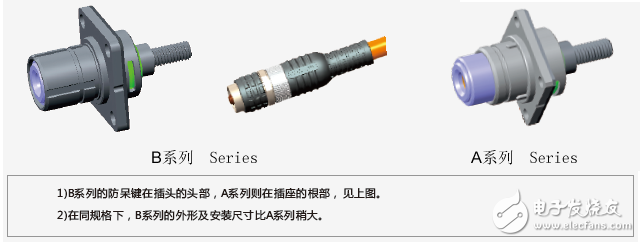

HV系列B

?

二、機械性能

1、機械壽命：插拔≥500次(最高可達10000次)

2、振動(GB-T2423.10-1995)：

a.三軸方向，經受頻率為55～500Hz，加速度為150m/s2的全掃描振動，30分鐘

b.頻率為60Hz和200Hz、加速度為150m/s2的定額振動實驗

c.每個方向振動8min，三方向共計24min。電流中斷時間不應超過1μs

3、沖擊(TB2761-1996-4.16)：

a.在三個垂直軸方向，經受頻率約為10~40次/min

b.加速度為300m/s2，脈沖持續時間為10ms的碰撞試驗，每方向至少1000次，共計3000次以上，電流中斷時間不應超過1μs

三、電氣性能

1、額定工作電流：60A~600A(搭配的動力線纜線徑10~185mm2)

2、額定工作電壓：630VAC/DC(需更高的電壓，可為客戶訂制)

3、絕緣阻抗:2000MΩmin

4、絕緣耐壓:3000V(部分可達5000V)

5、屏蔽、非屏蔽型號可選

四、耐環境性能

1、工作溫度:-40~125°C,短時可高達150°C

2、防護等級:IP67

3、塑膠阻燃等級:UL94-V0

4、鹽霧等級:48小時,96小時,(有特殊需求，可達720小時)

5、符合RoHS要求

五、動力線纜

1、采用耐油，耐溫，阻燃型薄壁電纜(桔黃色)，符合標準ISO6722-2006.溫度范圍-40～125度，額定電壓：600V，耐壓：>5000V

2、也可由客戶提供動力線纜，Chogori負責組裝及尾部灌膠封裝

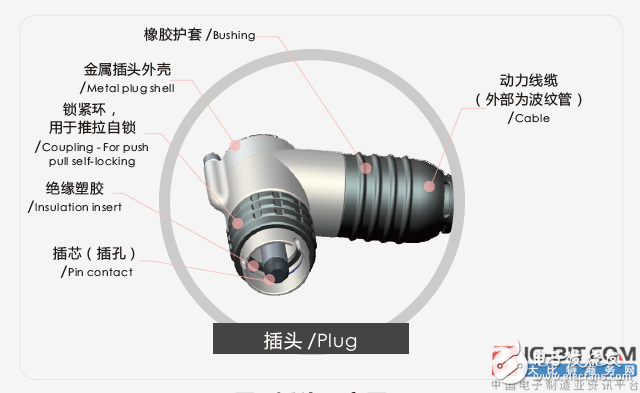

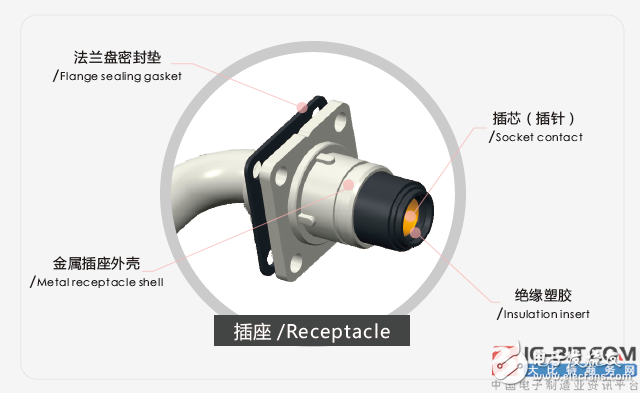

六、材料

1、外殼：鋁合金/鋅合金，表面鍍鋅，鍍鎳，陽極氧化等

2、絕緣塑膠：加強型阻燃塑膠

3、插針：銅合金，表面鍍銀

4、密封件：橡膠

HV系列B

?
