長期演進（LTE）技術正迅速在全球得到普及，僅在2010年4月一個月，就有60多個LTE網絡在實施部署中。LTE對測試設備能力的挑戰超過自 WLAN技術實施以來的任一次技術升級和遷移。為確保明智地選購到可對這些標準進行測試的設備，不僅需要對LTE物理層同時也還要對LTE- Advanced的物理層有詳盡了解。LTE和LTE-Advanced對測試設備要求的改變，是自從2000年初起引入802.11無線局域網技術以來所未有的。

　　LTE簡介

　　LTE是受熱捧的新的蜂窩移動通信標準，它承諾提供高速視頻下載并在蜂窩網絡中支持更多用戶。智能手機的急劇增長在數據傳輸速率能力和容量?jī)蓚€(gè)方面顯然都對現有的WCDMA（3G）網絡提出了挑戰。

　　3GPP在2004年開始開發LTE。2008年12月，3GPP發布了LTE標準的Release-8，它強化了上行和下行信號的空中接口定義。目前已有Release-9，但其中的空中接口沒有顯著變化。全球電信運營商對LTE的接受度正在快速增長，如到2010年4月為止，全球已經有超過60個 LTE部署。

　　LTE-Advanced標準在2009年提交給國際電信聯盟（ITU），3GPP在2011年批準了該標準。LTE- Advanced使得LTE成為一種真正的“4G”技術，它滿足1Gb/s的峰值數據速率要求。LTE-Advanced的試驗業已展開，預計在未來2至 3年，會得到廣泛部署。因LTE-Advanced建構于LTE之上，所以與從WCDMA過渡到LTE相比，預計LTE-Advanced的部署有望快且容易得多。

　　LTE下行信號結構

　　LTE的下行信號使用正交頻分多址接入（OFDMA）調制方式，OFDMA基于802.11無線局域網。OFDM具有比擴頻調制好得多的頻譜效率，且同時對窄帶干擾信號具有更好的抵抗力。

　　LTE采用OFDM調制（如WLAN所用），并進一步對系統進行了時間復用。時間復用技術允許系統支持更多用戶，因?yàn)樗С只趯?shí)際數據使用需求共享帶寬，而不是將時間全部分配給一個用戶。在WCDMA系統和WLAN這兩個系統中，即使只有幾千位的數據需要傳輸，用戶也100％地占有所分配信道的整個時間，從而導致整體效率要低得多。

　　圖1：OFDMA調制

　　圖1說明了LTE系統內的OFDMA是如何工作的。頻譜被分為多個子載波，每個頻帶的帶寬為15kHz。而WLAN使用的子載波的帶寬是寬得多的 312.5kHz，所以頻譜效率要低?；诋a(chǎn)生OFDM信號（圖2）的DSP技術，通常會得到一個sin（x）/x或sinc（x） 函數響應。為使系統正常運行，一個子載波的空值必須與相鄰子載波的峰值排列（line up）起來，這樣，這兩個信號就不會互相干擾。要做到這點，我們按符號速率的倒數，決定子載波的帶寬。在LTE系統，符號速率是66.7？s，這相當于 15kHz的載波帶寬。

　　圖2：OFDM信號的Sinc（x）響應

　　圖3：LTE的資源塊定義

　　為進一步提高效率、增加用戶數量，它實時分配各個子載波。這與用于WLAN的OFDM技術明顯不同；在WLAN，用戶在整個時間都占用一個給定信道的所有子載波。最后，LTE的每個子載波都有其自己的調制階（可?。篞PSK、16QAM或64QAM）。當考慮到將在本文后面討論的自適應調制時，最后這一功能很重要。

　　在LTE系統內，用資源塊（RB）描述下行和上行信號的時間和頻率分割，如圖3所示。

　　LTE系統根據數據用法分配資源塊。下載視頻的用戶將比用手機通話的用戶獲得更多的資源塊。每個資源塊占有180kHz 頻率帶寬、歷時0.5ms。資源塊由資源元素構成，每個元素代表頻譜內的1個子載波，最多可攜帶6位（假設采用64QAM調制）。因此，一個資源塊由12 個資源元素組成，意味著在總共180kHz內有12個子載波（15kHz帶寬）。

　　上行信號構造

　　因手機（UE）是由電池供電且可用功率更少，所以上行信號受到的約束更多。降耗舉措要優先于最大可能的數據吞吐量。在LTE下行，采用單載波頻分多址（SC-FDMA）以降低功放的功耗。因SC-FDMA的峰/均值比要低得多，所以其對線性的要求小于OFDM調制。這樣就以較低的上行數據傳輸速率換取了更長的電池續航時間。

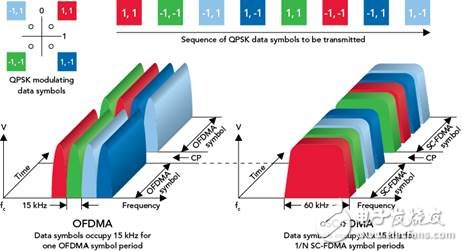

　　圖4：SC-FDMA調制與OFMDA調制的對比

　　SC-FDMA是在一個載波上串行傳輸數據，而OFMDA是在多個載波上并行傳輸數據。不同數據流的串行傳輸往往使總和的信號有更多的隨機特性，從而降低了信號的峰/均值比。OFDMA和SCFDMA的“載波”時長都是一個時隙（0.5ms）。SC-FDMA的最小頻率分配是1個資源塊，也即 180kHz。

　　LTE的一個關鍵設計目標

　　LTE的一個關鍵設計目標是在支持更多用戶的同時，提高從一個信道更有效地獲取更多數據的能力。雖然LTE設計的許多方面都有助于實現該目標，但自適應編碼、帶寬調整和多輸入多輸出（MIMO）技術是其中三項關鍵舉措。

　　LTE系統采用的自適應編碼允許系統調整每個子載波的調制階——在20MHz的LTE信道，有多達1200個子載波。這種技術提供了一種根據特定頻率的信號質量調整每個載波上傳輸塊的大?。磾?shù)據量）的能力。

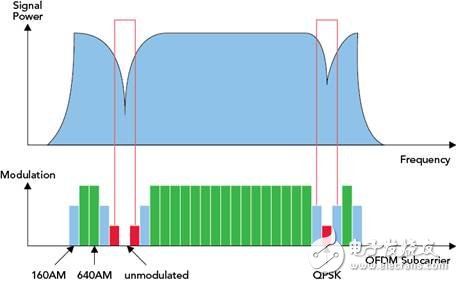

　　圖5顯示了為在該信道最大限度地提高數據傳輸能力，一種可能的信道頻率響應和相應的自適應調制編碼結果。在該信道的頻率響應中，人們會看到2個空值。這可能是由多普勒效應或某些窄帶干擾信號引起的。在LTE系統中，UE（手機）給基站發送一個稱為信道質量指示（CQI）的信號。然后基站會對信道內的子載波的調制制式進行調整（或調適）。參考圖5，這些載波不是沒有調制（即沒有數據）就是采用的是QPSK（低階、抗錯）調制。

　　圖5：自適應調制編碼（AMC）

　　LTE系統根據所需的數據使用情況，調整信道帶寬。這與WCDMA系統形成鮮明對比，在WCDMA系統，不管數據速率，用戶始終使用整個信道帶寬（即5MHz）。LTE的做法顯著提升了信道效率。進行簡單語音通話的用戶不應與收發視頻流的用戶占用相等的資源。

　　圖5：LTE中的帶寬調整

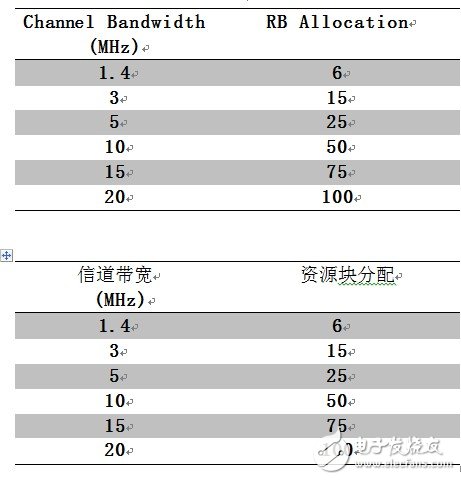

　　LTE的可用帶寬如表1所示。

　　表1：LTE的帶寬和資源塊分配

　　MIMO技術是支撐LTE的最后一項關鍵技術。MIMO技術借助不同的物理天線發送和接收不同的數據流，以提高數據吞吐量并提高傳輸可靠性。MIMO系統采用了多種技術，其中可能包括傳輸路徑分集、波束控制和波束成形。

　　路徑分集利用了如下事實：多個天線的信號傳輸路徑將遵循不同的物理路徑，當一個信號因衰減等原因出現惡化時，其它信號會傳輸?shù)煤芎貌缀酢霸丁钡剡_(dá)到接收器。波束控制是調整天線間信號的相位，以“引導”或?qū)⑿盘?hào)聚集到一個特定接收器，這樣，在不增加整體發射功率的前提下，在接收器端，就得到了更好的信號強度。最后，波束成形是一種用來調整對不同天線如何進行數據編碼以在信道實現最好傳輸?shù)囊环N技術。波束成形基于如下原則：從2或多個物理上分離的天線發送的信號將經由2或多個非相關的信道傳輸，因此，可采用特殊的數據編碼技術以最大限度地提高傳輸吞吐量并提升傳輸信號的完整性。

　　測試LTE和LTE-Advanced設備

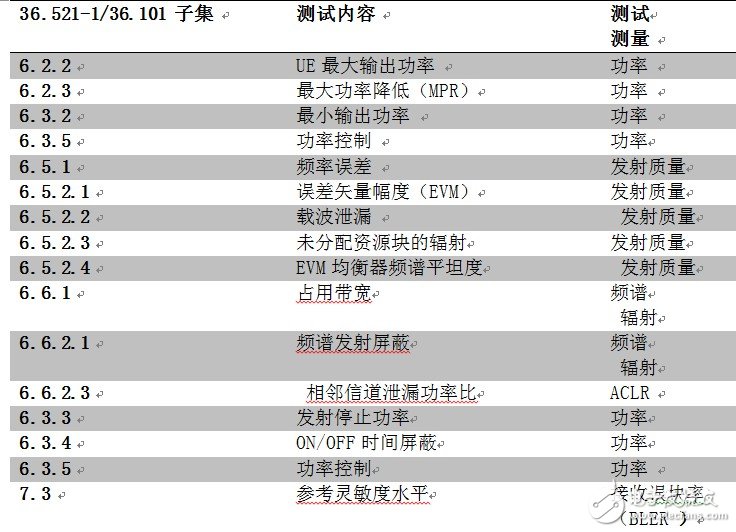

　　3GPP發布的文件TS36.521和TS36.101完善定義了LTE和LTE-advanced設備的物理層測試。當開發一種生產測試方案時，物理層測試是要考慮的主要測試。表2列出了用于LTE的關鍵測試。

　　表2：關鍵的LTE物理層測試

　　比之于以前推出的蜂窩標準（即WCDMA），LTE沒有引入任何真正新的測試或設備規范。發射功率、誤差向量幅度（EVM）以及接收靈敏度測量對具有以前蜂窩系統測試經驗的人來說，都是熟悉的。

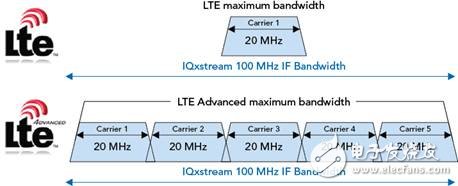

　　由于帶寬的增加，LTE和LTE-Advanced對測試提出了新的巨大挑戰。圖6給出了LTE和LTE-advanced的最大信道帶寬。LTE的帶寬是W-CDMA的4倍，而LTE-Advanced的則是W-CDMA的20倍。

　　圖6：LTE和LTE-Advanced的帶寬

　　大量的傳統測試設備甚至無法測試LTE，而目前的許多系統也不具備LTE-Advanced系統所要求的100MHz IF帶寬。在為當今的LTE測試選用設備時，必須小心謹慎以確保它有能力測試2年后（或更短）就將量產上市的LTE-advanced設備。 LitePoint IQxstream就是為滿足LTE-advanced設備的測試需求設計的，它具有100MHz的中頻（IF）帶寬。它允許IQxstream能在一次采集中捕獲LTE-Advanced系統內的全部5個20MHz信道。有了這種能力，可以很容易地觀察到任意信道間的任何時變特征。

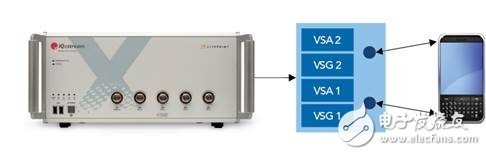

　　LTE不僅對帶寬提出了挑戰，它還推動了對MIMO的測試要求。正確的MIMO測試要求獨立地捕獲并產生發送給以及來自UE（手機）的信號。 MIMO系統依賴于非關聯信號，圖7描繪了用LitePoint IQxstream測試儀驗證2×2 MIMO UE的情況。為產生真正的非關聯信號，必須采用單獨的矢量信號發生器（VSG）資源。為正確傳輸測量結果，還要求使用單獨的矢量信號分析儀（VSA）資源。設計IQxstream時，已考慮到這一要求，為正確地進行MIMO測試，它提供了2個獨立的VSA和VSG資源。

　　圖7：使用一臺IQxstream將可將MIMO LTE測試資源連接到一臺LTE 2x2 MIMO設備

　　本文總結

　　LTE和LTE-Advanced給蜂窩通信系統帶來巨大變化，在從GSM過渡到W-CDMA系統后的這近10年時間里，沒有其它技術改變堪與之比肩。 LTE系統使用OFDM調制規則以更迅捷地將更多數據發送給更多用戶。隨著移動用戶吁求更高的數據速率和更強健的連接以真正享有云計算和存儲系統的好處，系統帶寬將從最初LTE的20MHz提高到LTE-Advanced系統的100MHz。此外，LTE具有的MIMO功能將能同時提高無線鏈路的質量以及為先進的新應用提供更高的數據速率。測試和制造專業人士需充分了解LTE和LTE-Advanced物理層建構以確保在選購測試設備時不僅了解LTE的要求，且同時要考慮到，測試設備也還需對LTE-Advanced進行測試。
