M代碼的處理方法
推薦 + 挑錯 + 收藏(0) + 用戶評論（0）
M代碼是系統加工程序中對梯形圖信號進行處理的手段，在處理外圍動作以及系統功能中涉及到梯形圖Ｇ信號切換時極為常用。一個M代碼如要正常使用需要經過三個方面的處理，分別是：
M代碼的譯碼
M代碼的動作處理
M代碼的結束信號處理
下面我們就為大家分開介紹各個部分的處理方法。
一、譯碼處理部分
Ｍ代碼譯碼階段主要起到溝通加工程序中的Ｍ代碼與梯形圖中的中間地址，達到Ｍ代碼執行，中間地址被使能的目的。使用自定義的M代碼首先需要譯碼。
本次向大家介紹常見的2種譯碼格式。
1.譯碼處理方法1
使用SUB 14（DCNV）進行二進制BCD格式轉換，然后使用SUB 4（DEC）進行譯碼。

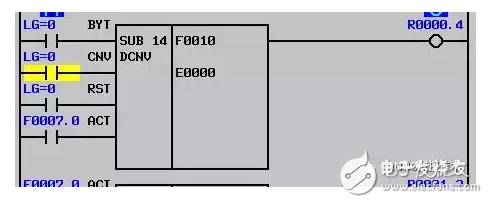

第一步進行二進制到BCD轉化，SUB14 的功能使用方法如上圖，除轉化后地址（E0000）可以使用任何未被占用地址外，固定不變。

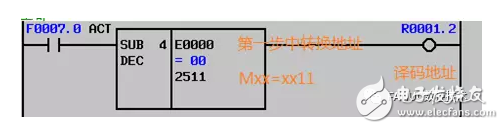

上圖例子是對M25進行譯碼，需要使用到第一步中轉化地址（E0000）。當需要譯碼Mxx時，SUB4（DEC）中參數輸入xx11，此時Mxx譯碼地址就是右端輸出地址。
