1.實驗?zāi)康?/p>

　　1.學習在PC機系統中擴展簡單I/O接口的方法。

　　2.進一步學習編制數據輸入輸出程序的設計方法。

　　3.學習LJ12A3-4-Z/BX金屬接近開關的工作原理。

　　4.硬件接線方法。

　　5.學會用TPYBoard接收金屬接近開關的輸出信號，并對信號進行判斷處理，點亮LED發光二極管。

　　2.所需元器件

　　TPYBoardv102開發板一塊

　　LJ12A3-4-Z/BX金屬接近開關一個

　　面包板一塊

　　發光二極管一個

　　數據線一條

　　杜邦線若干

　　3.LJ12A3-4-Z/BX接近開關工作原理

　　接近開關既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等，并且有防水防震，耐腐蝕等特點。

　　接近開關的輸出信號是輸出數字信號，即當沒有金屬靠近時，輸出1，當有金屬時，輸出0，通過前面的探頭檢測是否有金屬，然后將檢測的數字傳遞到 TPYBoard，然后TPYBoard作出相應的判斷，廣泛應用于機床、冶金、化工、航天航空 、輕紡與印刷等行業；在日常生活中，可用于賓館、飯店、車庫的自動門，自動熱風機上都有應用；在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有各種接近開關組成的防盜裝置。

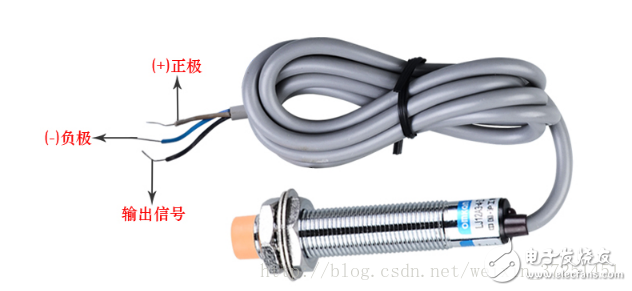

　　我們只需要正極（灰線）連接TPYBoard的VIN引腳，負極（藍線）接TPYBoard的GND引腳，黑線（輸出信號）連接TPYBoard的IO針腳，在這用到的Y1針腳，連接完畢后，當有金屬靠近時，接近開關本身自帶的紅色燈就會亮起來，當遠離金屬時候，燈熄滅。

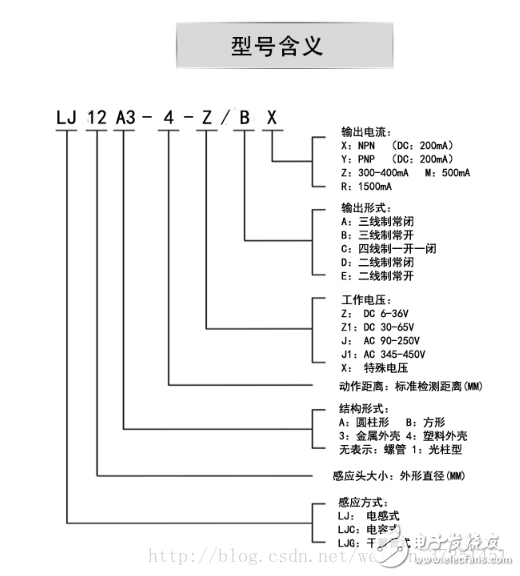

　　LJ12A3-4-Z/BX接近開關

　　4.硬件接線方法

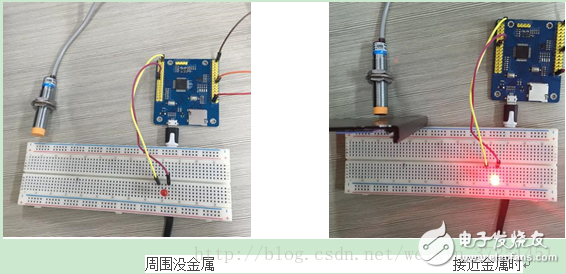

　　上面我們將接近開關線接好后，TPYboard開發板即可通過Y1針腳收集金屬開關傳遞過來的數字信號，我們即可通過這個信號，來讓開發板控制自動門開，報警等，在這只是做了一個簡單易懂的應用，點亮我們的紅色LED發光二極管。

　　5.源代碼

　　# main.py -- put your code here！import pyb frommachine import Pin y1 = Pin（ ‘Y1’， Pin.IN） x1 = Pin（ ‘X1’， Pin.OUT_PP） while1： #無金屬時ify1. value（） == 1： print（y1. value（）） x1.value（ 0） #有金屬時else： print（y1. value（）） x1. value（ 1）
