第1節 邏輯控制元件

電氣控制元件從功能上分為邏輯控制元件和電氣轉換元件。
邏輯控制元件主要用於訊號控制和處理，需要的能量狠少，可以用作電磁操作開關。典型的有繼電器，計數器等。

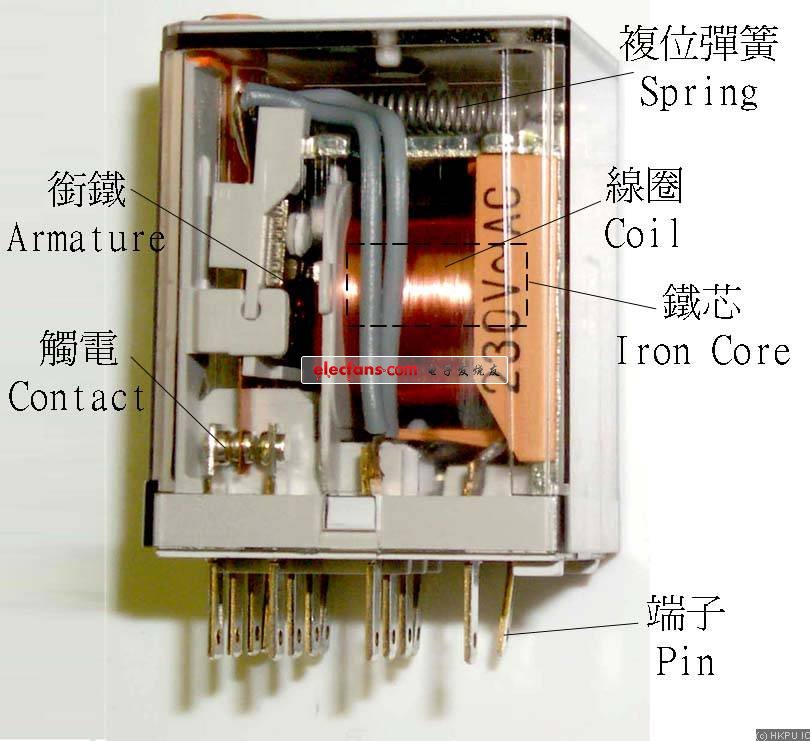

繼電器：圖4.1a為繼電器結構。當線圈一通電，電流通過線圈并產生磁場，該磁場令銜鐵拉向鐵芯，使觸點閉合，線圈只要有電，這種狀態一直保持，當線圈斷電時，銜鐵在復位彈簧的作用下恢復原位。

計數器：能統計電流從“0 ” 變?yōu)?ldquo;1 “的次數，如果次數大ys於或等於預置的數值，輸出觸點的開關便改變。
