第 3 節 戴維南定理和諾頓定理

一、戴維南定理

出發點：對于一個復雜的含有獨立源的電路，如果只要計算某條支路上的電壓和電流，那么就可以把電路分解成兩個部分，把該條支路作為一個部分，把電路的其余部分作為另一個部分，并用一個含源二端網絡 Ns 來表示。試圖找到一個簡化的等效電路去替換 Ns ，則該支路上的電壓和電流的計算就會簡單得多。

1 、戴維南定理

圖 4.3-1 （ a ）中， Ns 是含源二端網絡，欲計算電阻 R 的端電壓 u 和端電流 i 。



根據替代定理，可以用一個電流為 i 的理想電流源去替代外電路，如圖 4.3-1 （ b ）所示，替代之后，電路中其他支路上的電壓和電流則保持不變。



用疊加定理計算 a 、 b 端鈕的電壓 u 。

當含源二端網絡 Ns 中的獨立源單獨作用時，外部的電流源 i 應視為開路，這時的電路如圖 4.3-1 （ c ）所示。顯然，這時的端鈕電壓就是含源二端網絡 Ns 的開路電壓 。

當外部的電流源 i 單獨作用時，把含源二端網絡 Ns 中的所有獨立源都視為 0 ，這時 Ns 中只剩下線性電阻和線性受控源等元件，沒有獨立源，成為一個無源二端網絡，用 N 表示，其電路如圖 4.3-1 （ d ）所示。顯然，無源二端網絡 N 可以等效為一個電阻，這個電阻稱為含源二端網絡 Ns 的等效內阻用 Ro 表示。這時電阻的端電壓為 。

根據疊加定理，得圖 4.3-1 （ a ）電路中電阻的端電壓為

戴維南定理（Thevenin's theorem ）：對于一個線性的含源二端網絡，對外電路而言，它可以用一個理想電壓源和一個內阻相串聯的支路來等效，這條支路稱為戴維南等效支路，又稱戴維南模型。其中，等效電壓源的電壓為該含源二端網絡的開路電壓 ，等效內阻為該含源二端網絡中所有獨立源都取 0 時的等效電阻 。

2 、戴維南模型參數的計算

1 、電壓 的計算

先畫出含源二端網絡 Ns 開路時的電路，然后再計算開路電壓 。

2 、等效內阻 的計算

（ 1 ）如果無源二端網絡 N 中沒有受控源，可以用電阻網絡的等效方法，如電阻的串、并聯方法等。

（ 2 ）外加電壓法。電路如圖 4.3-2 （ a ）所示，

（ 3 ）短路電流法。如圖 4.3-2 （ b ）所示，



3 、應用戴維南定理時應注意的問題

1 、戴維南定理只適用于線性電路，也就是說，含源二端網絡 Ns 必須是線性電路。但是，含源二端網絡 Ns 以外的電路則沒有限制，可以是線性電路，也可以是非線性電路。

2 、戴維南等效支路的“等效”是針對外電路而言的，即保證端鈕處的電壓、電流不變，而對端鈕以內的電路并不等效。

3 、如果電路中含有受控源，對電路作分解時，不要把受控源和其控制量分開，否則無法求解。求含源二端網絡 Ns 的等效內阻時，不能把受控源當獨立源看待，即其他獨立源都取 0 時，受控源應保留在電路中。

例 4.3-1 電路如圖 4.3-3 （ a ）所示，試用戴維南定理求電流 I 。



解：為計算 4.5 Ω電阻上的電流 I ，可將電路分解成兩個部分，如圖 4.3-3 （ b ）所示。利用戴維南定理求 a 、 b 兩端左側電路的等效電路。



1 ．計算開路電壓

電路中 2V 電壓源和 2A 電流源共同激勵產生開路電壓 ，由于是線性電路，可以采用疊加定理來計算。

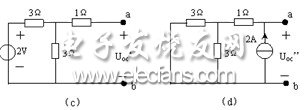

當 2V 電壓源單獨激勵時，電流源視為開路，這時產生的開路電壓為 ，如圖 4.3-3 （ c ）所示。這里應注意，因為 a 、 b 端鈕已開路，所以 1 Ω電阻上無電流通過，當然也就無電壓。由分壓公式得

又當 2A 電流源單獨激勵時，電壓源視為短路，這時產生的開路電壓為 ，如圖 4.3-3 （ d ）所示。

Uoc''=2 × (1+3 ∥ 3)=5V

所以，當 2V 電壓源和 2A 電流源共同激勵時，由疊加定理得，開路電壓為

2 ．計算等效內阻

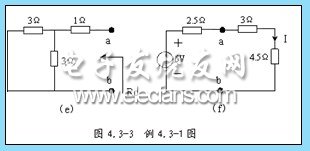

計算等效內阻 時，把二端網絡中的 2V 電壓源和 2A 電流源都取 0 ，電路如圖 4.3-3 （ e ）所示。顯然，

Ro=1+3 ∥ 3=2.5 Ω

3 ．用戴維南等效支路替換圖 4.3-3 （ b ）中左側的含源二端網絡，到了圖 4.3-3 （ f ）所示的等效電路。所以，由全歐姆定律得電流



例 4.3-2 電路如圖 4.3-4 （ a ）所示，試用戴維南定理求 1V 電壓源的功率。



解：欲求 1V 電壓源的功率，只要求出該電壓源支路的電流即可?，F求 a 、 b 端鈕左側電路的戴維南等效支路。

計算 a 、 b 二端網絡開路電壓的電路如圖 4.3-4 （ b ）所示。由 KVL 得

則

故開路電壓為

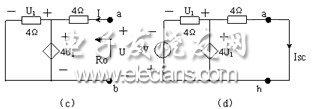

再計算 a 、 b 二端網絡的等效內阻。由于該二端網絡內含有受控源，因此應采用外加電壓法或短路電流法。我們先采用外加電壓法計算，這時應把二端網絡內的所有獨立源都取為 0 ，電路如圖 4.3-4 （ c ）所示。

圖 4.3-4 （ c ）中，有

則

故

所以，等效內阻為



下面，采用短路電流法計算，這時應把二端網絡內的所有獨立源都保留，電路如圖 4.3-4 （ d ）所示。圖 4.3-4 （ d ）中，

則

又

所以

等效內阻為

顯然，這兩種方法計算的結果是一樣的。實際應用時，可根據具體情況選擇一種方法。

3 ．戴維南等效電路如圖 4.3-4 （ e ）所示。

由圖 4.3-4 （ e ），得到 1V 電壓源支路的電流為

所以， 1V 電壓源吸收的功率為



二、諾頓定理
諾頓定理

（ Norton theorem ）

對于一個線性的含源二端網絡，對外電路而言，它可以用一個理想電流源和一個內阻相并聯的電路來等效，稱為諾頓等效模型。

其中，等效電流源的電流為該含源二端網絡的短路電流 ，等效內阻為該含源二端網絡中所有獨立源都視為 0 時的等效電阻 。
