由于調試需要，剛畫了一個0~25mA信號發生器。

與以往畫板不同的是，這次我是在云端畫的。

我使用的畫圖軟件名稱叫做EasyEDA，這是一款在瀏覽器上進行操作的免費的畫圖軟件。

有人說，那豈不是必須有網才能用？答：錯！。只要你用瀏覽器打開過EasyEDA，即使斷了網也可以使用。只是離線使用的保存文件方法與在線使用的保存方法略有不同，詳見官方手冊。

因?yàn)橐惶熘羞€有其它事情要做，所以這個板子斷斷續續畫了好幾天。有時候在公司的電腦上畫，有時候在家里的電腦上畫。

來回在不同的電腦上畫，根本不用U盤或者網盤拷貝來拷貝去，隨時直接打開瀏覽器就開畫。這一點，真的是方便到?jīng)]有朋友了。

元器件庫超多，別人分享的作品也很多，在學校的朋友做畢設的時候，可以參考那里面的資源，畢竟資源辣么豐富。

關于操作這個軟件的詳細步驟，大家可以看官方的教程。

想使用軟件，只需要打開網站（EasyEDA.com）

打開網站后，進入“資源中心”，會看到別人分享的很多作品。

這些作品的電路圖都是開源的，原理圖+PCB+BOM清單都一目了然，甚至可以把這些作品保存為自己的以后，去修改它。

自己的作品或者畫的元器件封裝庫，可以自由的設置為“私有”或者“公開”。你如果不想把自己的作品讓別人看到，設置為私有就可以。

左邊窗口中有電阻、電容、二極管、三極管等常用的元件庫，只需用鼠標點擊一下，選擇的元件就會附著在鼠標上邊，在原理圖中再點擊一下，就會放置到原理圖中，使用起來非常簡單。

當你把鼠標放到元件庫中的任何一個元件上以后，會在該元件的右下角出現一個小三角，這個小功能，真是非常的聰明。

例如，我要在原理圖中使用單排針或者雙排針，我們知道，排針的數量是從1P到N個P，把這么多種P的都在這個地方都放進來，會很長很長的。而EasyEDA的做法是使用了右下角的小箭頭。

當然，這些最常用的元器件，肯定是無法滿足我們畫電路板的需要，你可以自己創建元件庫，也可以點擊最下邊的按鈕“More Libraries”，在彈出的窗口中可以搜索你想要的元器件庫，如下圖：

我試著搜索了好幾個我認為不常用的元器件，竟然都可以找到。你不防試試看。你也可以把自己做的原理圖和PCB元件庫分享出去，因?yàn)槌鰜砘炜偸且€的。

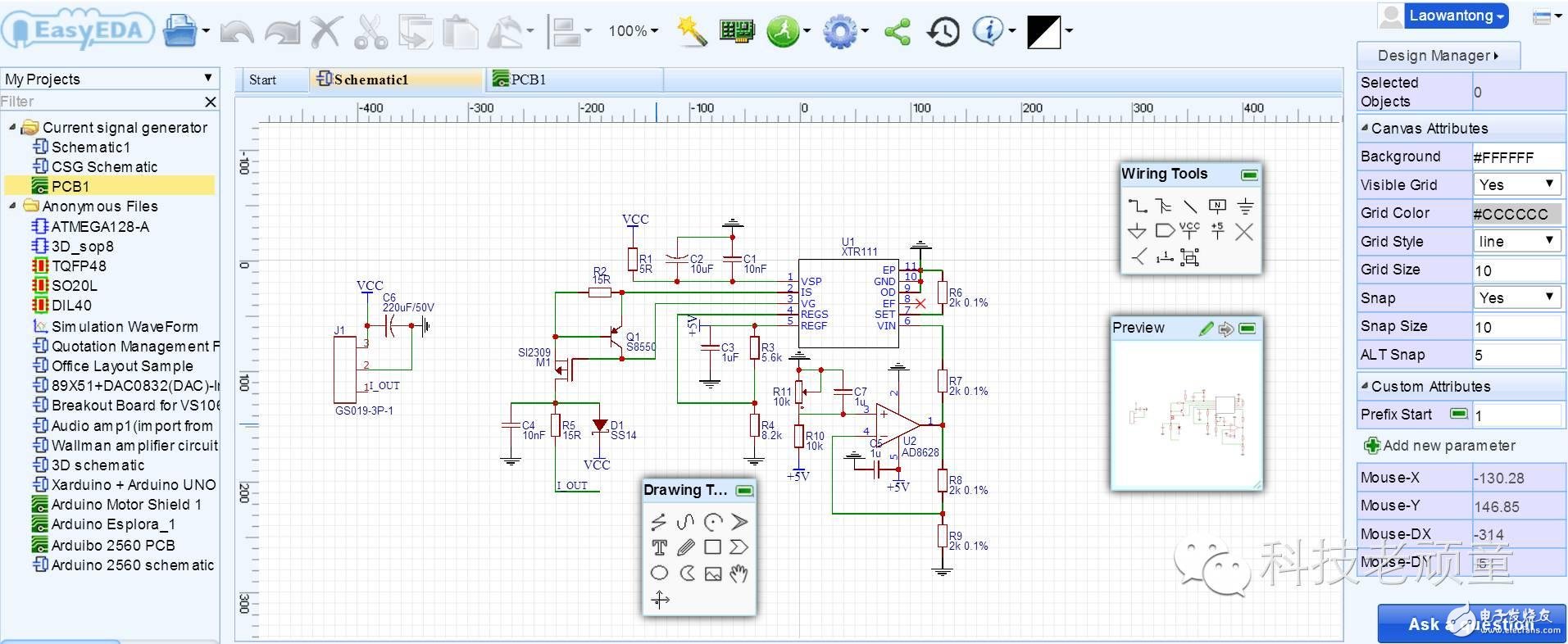

上邊這張圖，是我畫的0~25mA的電路圖，在畫圖過程中，使用起來還是很方便的。

點擊一下原理圖中的某個元器件，就會在右邊出現該元器件的屬性，可以在屬性中修改元器件的封裝、名稱等值。

如何把原理圖導入PCB？

只需要按一下按鈕“Convert Project to PCB”即可，如下圖所示：

這里遇到一個小插曲，我在使用肖特基二極管的時候（也就是上圖中的D1），官方默認的封裝是SOT23，而我要用的封裝是SMA（DO-214AC），我在屬性中替換了封裝，導入到PCB后，發現只有一個腳連著，另一個腳上沒有電氣連接，回頭又看了原理圖，線肯定是兩頭都連上了。

就在我困惑的時候，我在右邊的屬性窗口中發現了一個按鈕，如下圖所示：

點開一看，原來，由于默認使用的SOT23封裝，這個肖特基二極管的兩個引腳序號分別為1和3，而我的PCB封裝是1和2，所以只把1連上了，我把3改成2，再次更新PCB，好了！

這個功能，使得我們可以隨意的更改元器件的引腳標號，尤其是對使用三極管以及MOS管時更換不同的封裝有很大的方便之處。

如何更新PCB？

當元器件在原理圖中換了封裝之后，我們需要更新PCB，這個操作只需要按一下“Import Changes”按鈕即可，如下圖：

在畫PCB的時候，使用畫線工具、放置過孔、放置覆銅以及在不同層之間切換都非常的方便。

還有一個我感覺非常方便的地方，就是在畫原理圖的時候，點擊右邊屬性窗口最上邊的那個按鈕“Design Manager”，如下圖所示：

會變成如下圖所示的樣子：

有沒有看到，所有元器件的后邊，都列出了封裝，方便你查找他們是否都有了封裝以及封裝使用是否正確。

在PCB中像上邊一樣操作，在最下邊還會有DRC的實時檢查，如果有錯誤，就會顯示出來。

關于DRC的規則設置，可以按照下圖所示的順序設置。

這款軟件目前還沒有3D顯示，不過，有2D顯示，點擊按鈕“Phote View”，如下圖所示：

在2D模式下，可以看電路板的正面和背面，以及給電路板換不同的顏色，如綠油、藍油、紅油、黑油等，還可以選擇是否去掉絲印層，以及焊盤是金色還是銀色。

正面

背面

生成gerber文件

PCB已經做好，接下來當然是要生成gerber文件了。

各個軟件的PCB文件格式都是不一樣的，而這些不同的軟件生成的gerber文件都是一樣的，電路板加工廠也就是要gerber文件來加工。

EasyEDA生成gerber文件，真正的實現了一鍵生成，真是方便到?jīng)]朋友了。下面跟著我一起瞧瞧。

點擊工具欄上的“Fabrication Output”按鈕，會另外打開一個頁面，這時候，gerber文件就已經生成了。

看到“Download Gerber File”大按鈕了嗎？點擊一下，就下載下來了。

如果你有自己常用的電路板加工廠，把gerber文件下載下來自己聯系工廠做。

如果你需要EasyEDA團隊代做，把網頁中的聯系方式填好后付款，就可以了。例如我做的這個板子，收費是17.1美元。（偷偷的告訴大家，EasyEDA已經通過此功能賺了好多歪果仁的錢了，所以擔心“免費軟件做不長久”的那些人，以后就不要再擔心了。這個軟件在國外的使用量超大，因?yàn)椤?.此處省略一萬字，你懂的！）

下載下來的Gerber文件中，已經包含了鉆孔文件。

gerber文件瀏覽工具

電路板加工廠就是按照gerber文件加工的，所以，我們在把gerber文件發給廠家之前，最好還是要檢查一下文件是否正確。

EasyEDA提供了在線gerber文件瀏覽器，剛才下載gerber文件的那個按鈕的旁邊有一個Gerber viewer鏈接，點擊一下就打開了。

剛打開，默認情況下，所有文件都是勾選的。和眾多的gerber瀏覽工具一樣，我們可以把不需要的勾去掉，留下想看的那個文件，如下圖所示：

與眾多gerber文件瀏覽工具不同的是，EasyEDA這款，顯示出來的比較接近實物，而且還可以更換藍色、紅色和黑色等顏色。

更多姿勢，你還是親自操作一下進行解鎖吧！

不過，相比于那些收費高昂的畫圖軟件來說，EasyEDA還有很多功能沒有實現，讓我們給EasyEDA團隊更多的時間，把EasyEDA越做越強大。（這可是國產軟件哦！）
